| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | SS220080703 |
| Kuantitas min Order: | 5 buah |
| Harga: | $150.0/Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 55 hari |
| Syarat-syarat pembayaran: | L/C, T/T, Western Union, D/P |
| Menyediakan kemampuan: | 1000 buah/bulan |
| Proses manufaktur: | Penggilingan Splin | Kekerasan: | 58-62 HRC |
|---|---|---|---|
| Ketidakseimbangan: | Ra1.6 | Kekerasan cor: | 32-37 HRC |
| Diameter Utama: | 150mm | Diameter Akar: | 137mm |
| Menyoroti: | Poros Gigi Spline Transmisi yang Disesuaikan,poros keluaran transmisi 20Cr2Ni4,20Cr2Ni4 Spline Gear Shaft |
||

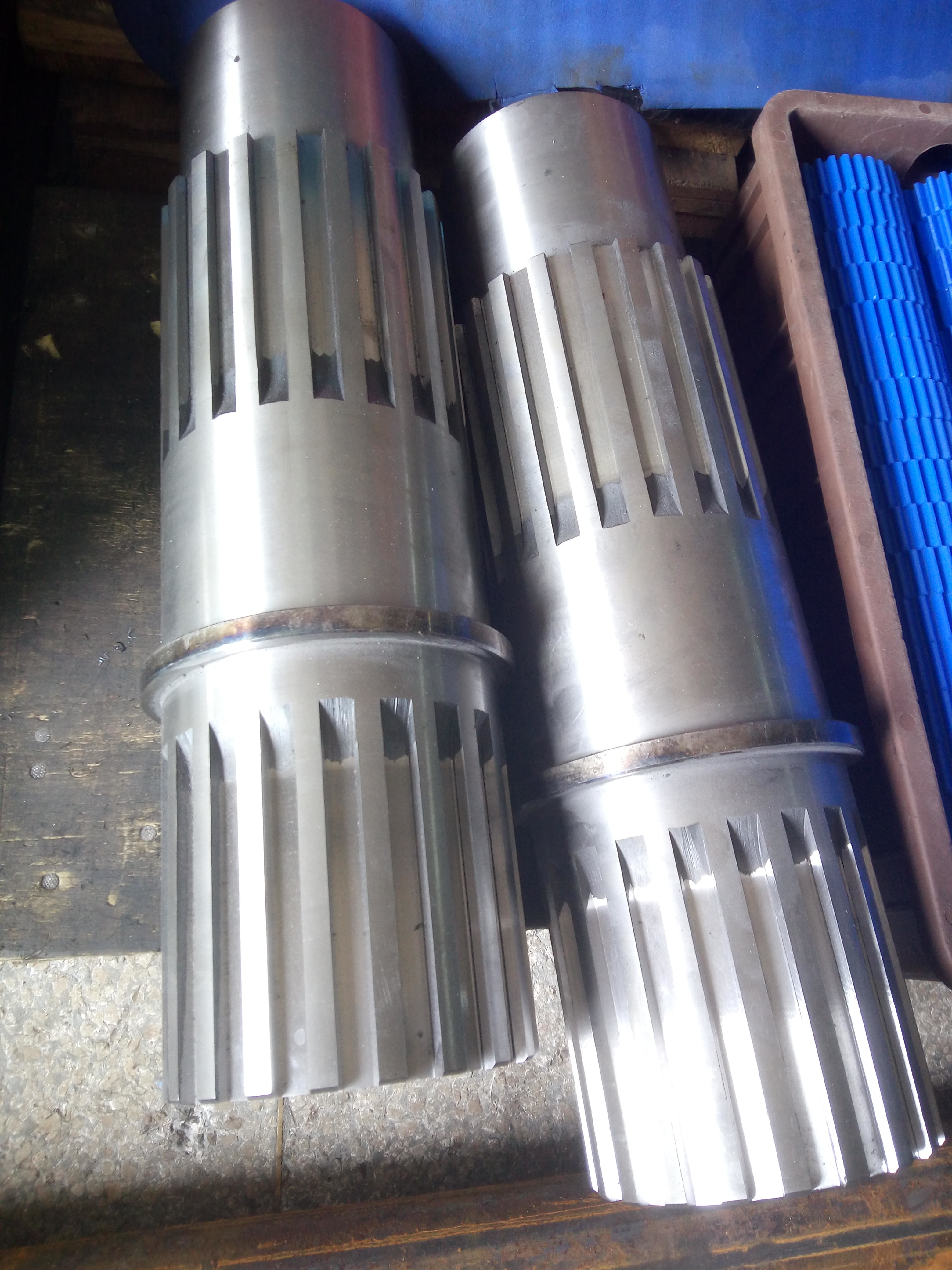

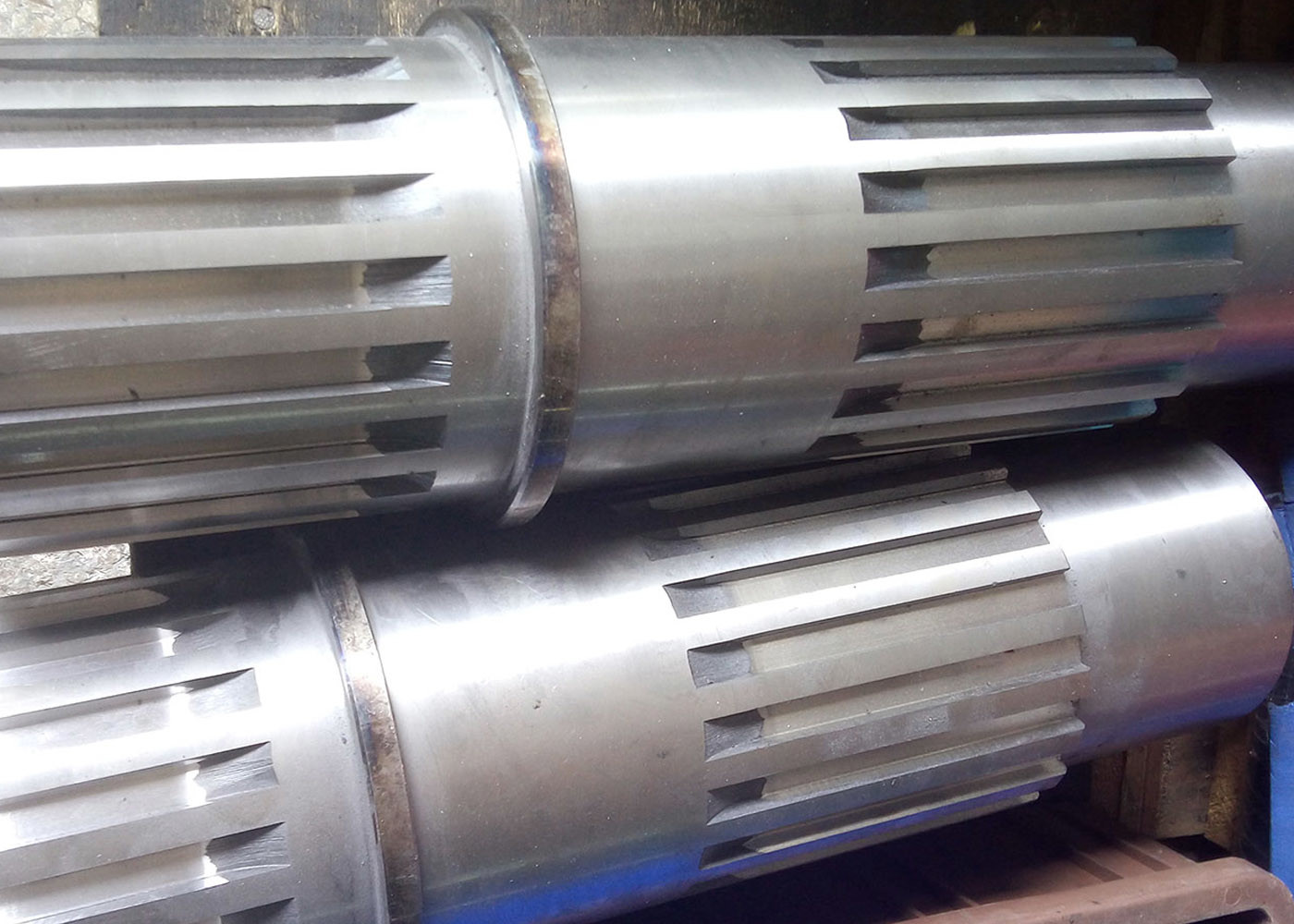

Customized Alloy Steel 20Cr2Ni4 Spline Grinding Spline Output Shaft yang paralel
1) Deskripsi poros Spline
Spline shaft adalah elemen dalam konfigurasi mekanis, yang dimaksudkan untuk mengirimkan torsi.
Sebuah poros spline mencapai transmisi torsi dengan berpasangan dengan lubang splined betina,
atau bentuk lain dari komponen perekat yang bekerja untuk menghambat gerakan ke arah luar
di luar jalur linier konfigurasi.
2) Fitur-fitur Spline Shaft
Splines dan gigi keduanya dimaksudkan untuk mengirimkan torsi dan keduanya memiliki gigi eksternal yang mengunci ke
tempat dengan komponen kawin.
Poros spinning berbeda dari gigi karena mereka menggunakan semua gigi atau alur secara bersamaan untuk mentransfer torsi.
Sebaliknya, gigi menggunakan satu gigi pada suatu waktu untuk mentransfer torsi.
3) Jenis-jenis Spline Shaft
a) Spline kunci paralel (Internal & Eksternal)
b) Involute splines (Internal & Eksternal)
c) coronated splines (Internal & Eksternal)
d) Serrations (Internal & Eksternal)
| Produk | Lantai Spline persegi panjang |
| Disesuaikan | √ |
| Jenis Profil Gir | Spline |
| Pabrik gigi gigi | Penggilingan Spline/ Penggilingan Spilne |
| Penggilingan Gigi Gear | √ |
| Modul (M) | Adat |
| Jumlah Gigi (Z) | Adat |
| Sudut Tekanan (α) | 30° |
| Sudut Heliks (β) | |
| Tingkat Keakuratan Gigi | Kelas ISO 6-7 |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62 HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
