| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | SS220082304 |
| Kuantitas min Order: | 5 buah |
| Harga: | $50.0/Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 55 hari |
| Syarat-syarat pembayaran: | L/C, T/T, Western Union, D/p |
| Menyediakan kemampuan: | 1000 buah/bulan |
| Bahan: | 20x2h4 | Proses manufaktur: | Penggilingan Splin |
|---|---|---|---|
| Kekerasan: | 58-62 HRC | Lebar spline: | 10 |
| Diameter Ujung: | 150 | Diameter Kecil: | 127 |
| Menyoroti: | 20Cr2Ni4 Paralel Spline Shaft,20Cr2Ni4 splined shaft,Parallel Spline Driven Shaft |
||

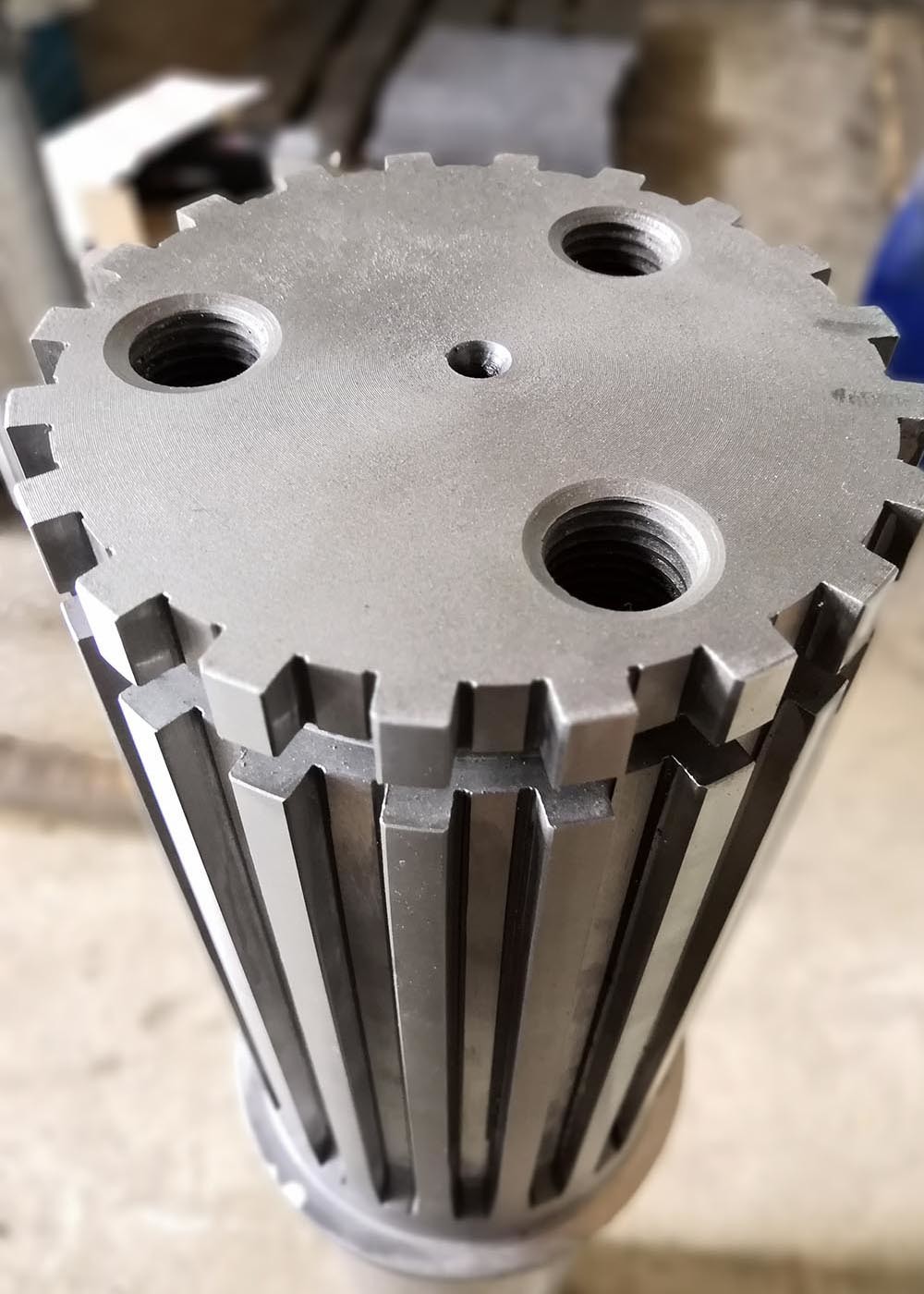

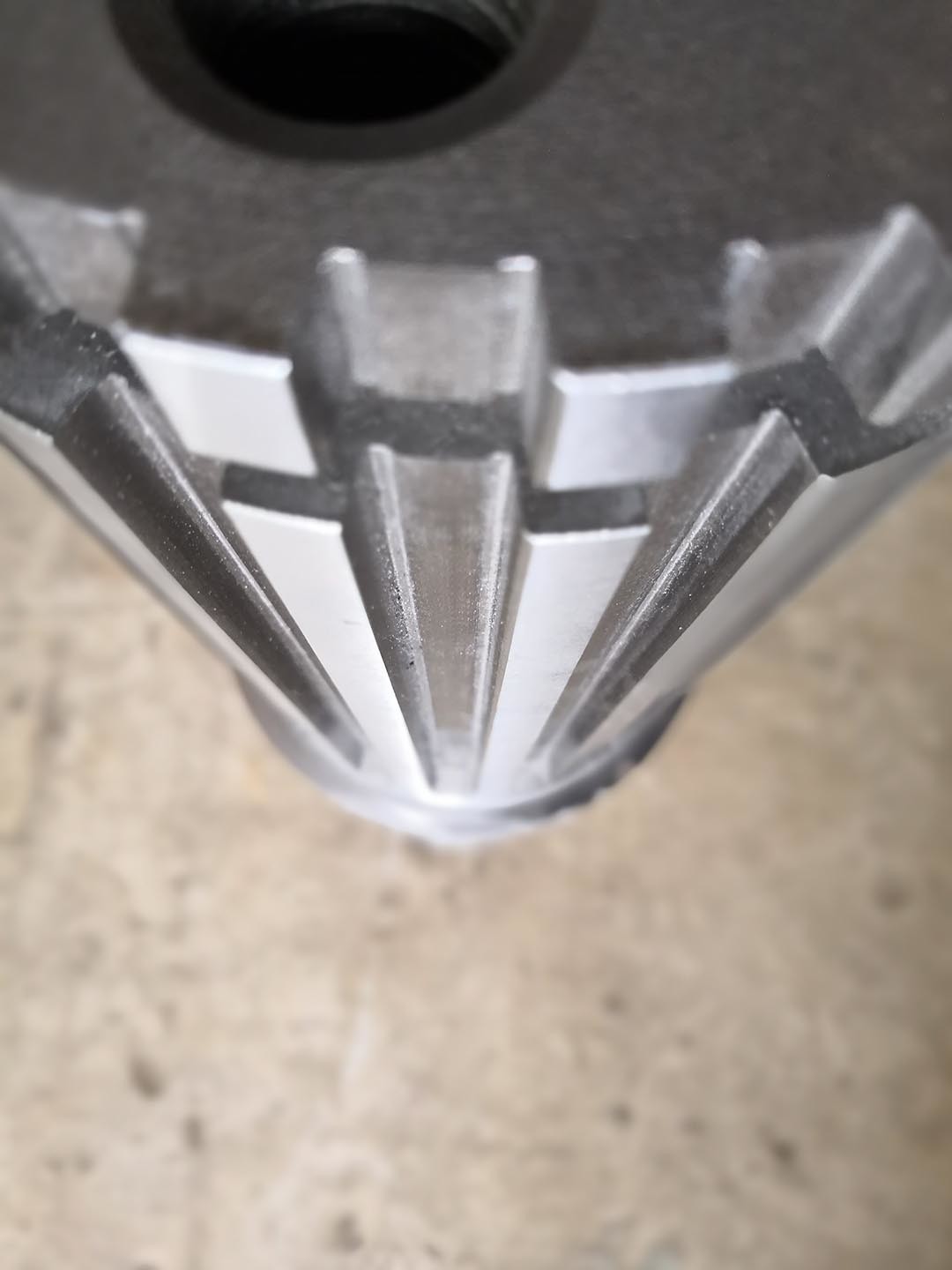

Poros Baja Paduan Kustom 20Cr2Ni4 Spline Grinding Parallel Spline Driven Shaft
1) Jenis Poros Spline
Poros spline tersedia dalam berbagai macam desain, tergantung pada bentuk, ruang, dan ukuran
dari alur dan kunci pada poros dan komponen yang dipasangkan.
a) Poros spline kunci paralel
Desain poros spline kunci paralel menampilkan kunci dan alur berbentuk persegi dengan profil yang berjalan
paralel dengan sumbu poros. Desain ini ideal untuk aplikasi penahan beban yang membutuhkan gerakan halus.
b) Poros Spline Involute
Jenis poros spline ini mengurangi tekanan pada poros dengan menggunakan kunci dan tonjolan meruncing.
Spline involute biasanya digunakan dalam aplikasi kecepatan tinggi dan tekanan tinggi untuk torsi yang lebih baik dan
mengurangi potensi selip atau ketidaksejajaran.
| Produk | Poros Spline Persegi Panjang |
| Dibuat Khusus | √ |
| Tipe Profil | Spline |
| Manufaktur | Penggilingan Spline/ Penggilingan Spilne |
| Penggilingan Gigi Roda Gigi | √ |
| Modul (M) | Kustom |
| Jumlah Gigi (Z) | Kustom |
| Sudut Tekan (α) | 30° |
| Sudut Helix (β) | Kustom |
| Tingkat Akurasi Gigi | ISO Grade 6-7 |
| Perlakuan Panas | Pengerasan |
| Kekerasan Permukaan | 58-62 HRC |
| PERBANDINGAN TINGKAT KODE BAJA | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
