| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | SS220082601 |
| Kuantitas min Order: | 5 buah |
| Harga: | $150.0/Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 55 hari |
| Syarat-syarat pembayaran: | L/C, T/T, Western Union, D/P |
| Menyediakan kemampuan: | 1000 buah/bulan |
| Bahan: | 20x2h4 | Pembuatan: | Tanah spline |
|---|---|---|---|
| Kekerasan: | 58-62 HRC | Lebar: | 10 |
| Diameter Ujung: | 150 | Diameter Kecil: | 136 |
| Menyoroti: | Spur Parallel Spline Gear Shaft,20X2H4A spur gear shaft,Spline Gear Shaft Sisi Lurus |
||
Disesuaikan 20X2H4A Spline Lurus Sisi Tanah Spline Parallel Drive Shaft

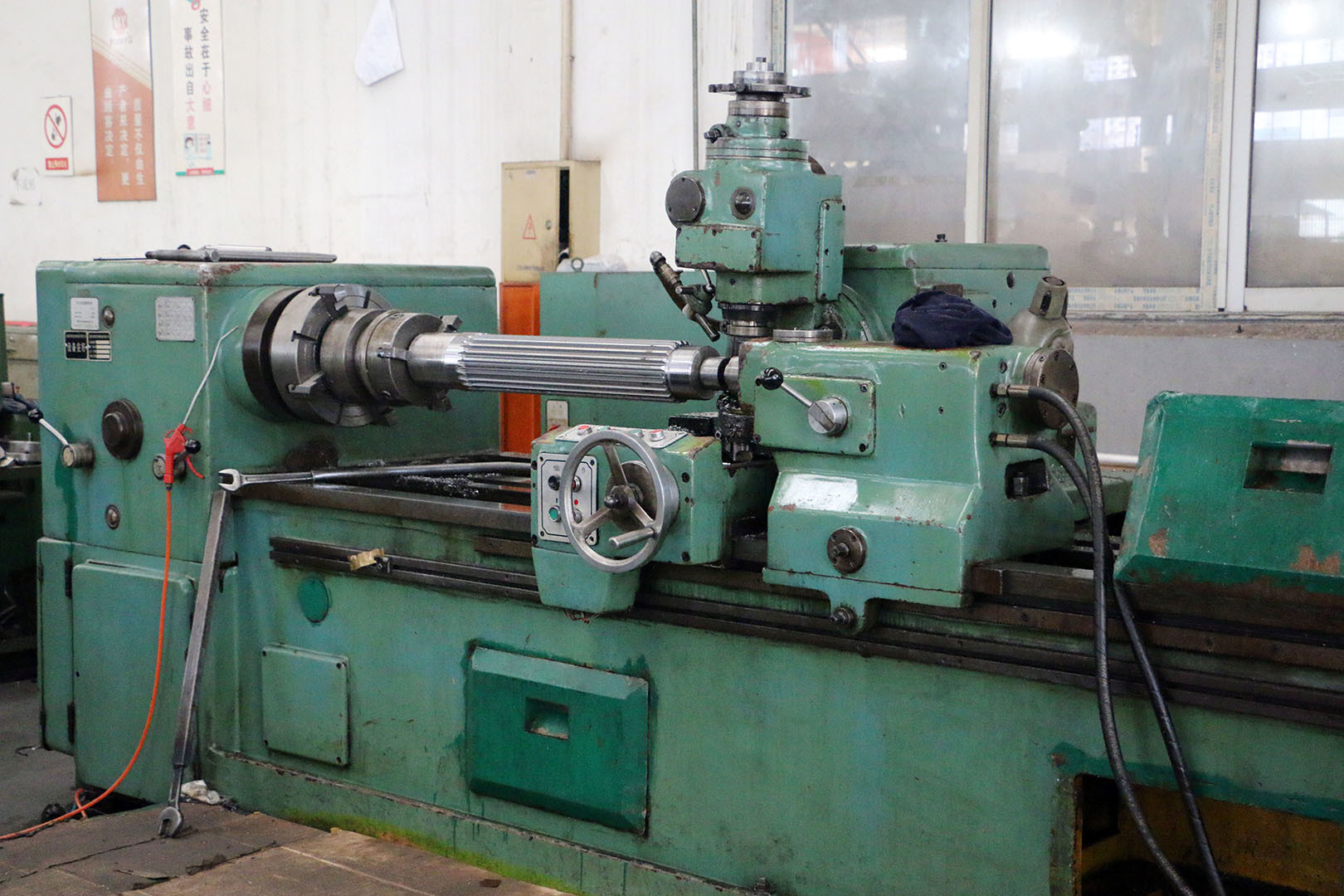

1) Pengolahan manufaktur dari batang bergerigi
Ada dua jenis spline komplementer, internal dan eksternal.
Listrik eksternal dapat disesuaikan (misalnya, pada mesin pembentuk gigi),
Fresado, cutado, laminado, rectificado o extrudado (diperbaiki atau diekstrudasi).
2) Tipos de Splines
a) Spline envolvente
b) Spline dari sisi sejajar atau sisi lurus
c) Serrado.
3) Aplikasi dari eje estriado
a) Poros transmisi kendaraan dan pemegang kekuatan menggunakan jalur untuk mengirimkan par dan rotasi dan memungkinkan perubahan panjang.
b) Strias digunakan di berbagai tempat sepeda.
(c) Mesin pesawat dapat memiliki jalur di mana baling-baling dipasang.
| Produk | Lantai Spline persegi panjang |
| Disesuaikan | √ |
| Jenis Profil Gir | Spline |
| Pabrik gigi gigi | Penggilingan Spline/ Penggilingan Spilne |
| Penggilingan Gigi Gear | √ |
| Modul (M) | Adat |
| Jumlah Gigi (Z) | Adat |
| Sudut Tekanan (α) | 30° |
| Sudut Heliks (β) | |
| Tingkat Keakuratan Gigi | Kelas ISO 6-7 |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62 HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
