| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | SS220090301 |
| Kuantitas min Order: | 5 buah |
| Harga: | $150.0/Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 55 hari |
| Syarat-syarat pembayaran: | L/C, T/T, Western Union, D/P |
| Menyediakan kemampuan: | 1000 buah/bulan |
| Pembuatan: | Penggilingan Splin | Kekerasan: | 58-62 HRC |
|---|---|---|---|
| Ketidakseimbangan: | Ra 0,8~1,6 | Lebar spline: | 8 |
| Diameter Utama: | 125mm | Diameter Kecil: | 118MM |
| Menyoroti: | DIN 5482 Involute Spline Shaft,ISO 6 Involute Spline Shaft,DIN 5482 Splined Shaft |
||

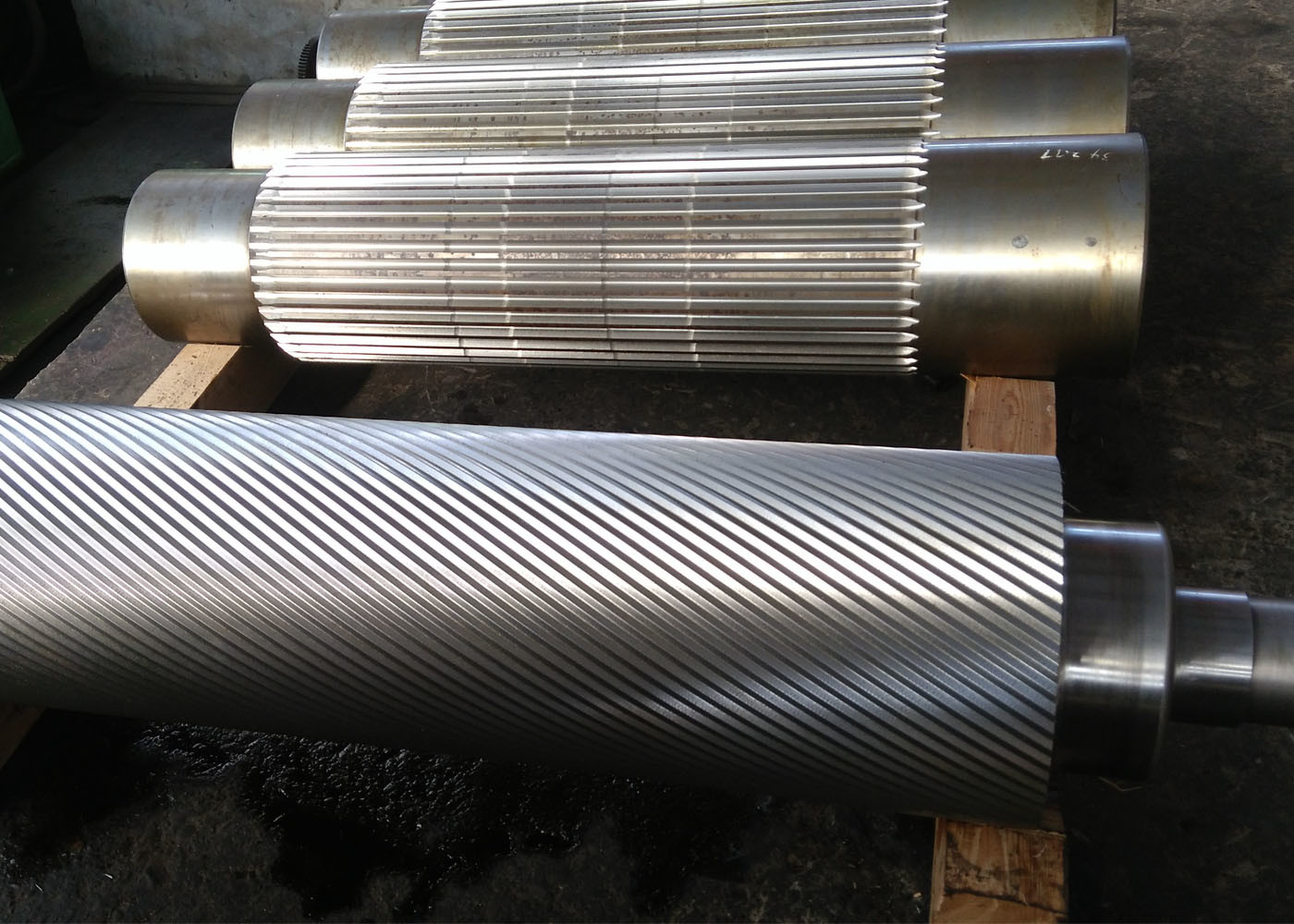

Poros Kustom DIN 5482 Involute Spline Grinding Splined Shaft Input Shaft
1) Jenis Spline Involute
Spline involute memiliki gigi pendek dan berjarak sama yang memungkinkan kekuatan lebih besar dengan distribusi tegangan yang lebih terpusat.
Mereka adalah salah satu jenis poros spline yang paling umum digunakan karena kecenderungan mereka untuk memusatkan diri, meningkatkan kekuatan struktural,
dan kemudahan mereka dapat disesuaikan dengan berbagai dimensi.
Jenis yang tersedia termasuk:
a) Spline involute diameter mayor
b) Spline involute akar fillet
c) Spline involute akar datar
| Produk | Poros Spline Involute |
| Dibuat Khusus | √ |
| Tipe Profil Gigi | Spline |
| Manufaktur Gigi Roda Gigi | Penggilingan Spline/Penggilingan Spilne |
| Penggilingan Gigi Roda Gigi | √ |
| Modul (M) | Kustom |
| Jumlah Gigi (Z) | Kustom |
| Kustom | 30° |
| Sudut Helix (β) | Kustom |
| Tingkat Akurasi Gigi | ISO Grade 6-7 |
| Perlakuan Panas | Karburasi |
| Kekerasan Permukaan | 58-62 HRC |
| PERBANDINGAN KELAS KODE BAJA | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20CrNi4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
