| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | SS22090301 |
| Kuantitas min Order: | 5 buah |
| Harga: | $50.0/Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 55 hari |
| Syarat-syarat pembayaran: | L/C, T/T, Western Union, D/P |
| Menyediakan kemampuan: | 1000 buah/bulan |
| Tambahan: | 1.5 | Dedendum: | 2.7 |
|---|---|---|---|
| Kekerasan: | 58-62 HRC | Diameter Utama: | 69 |
| Diameer minor: | 60.03 | Sudut Tekanan: | 30° |
| Menyoroti: | Baja Paduan Involute Spline Shaft,Gear Drive Shaft ANSI B92.1,Involute Spline Gear Drive Shaft |
||

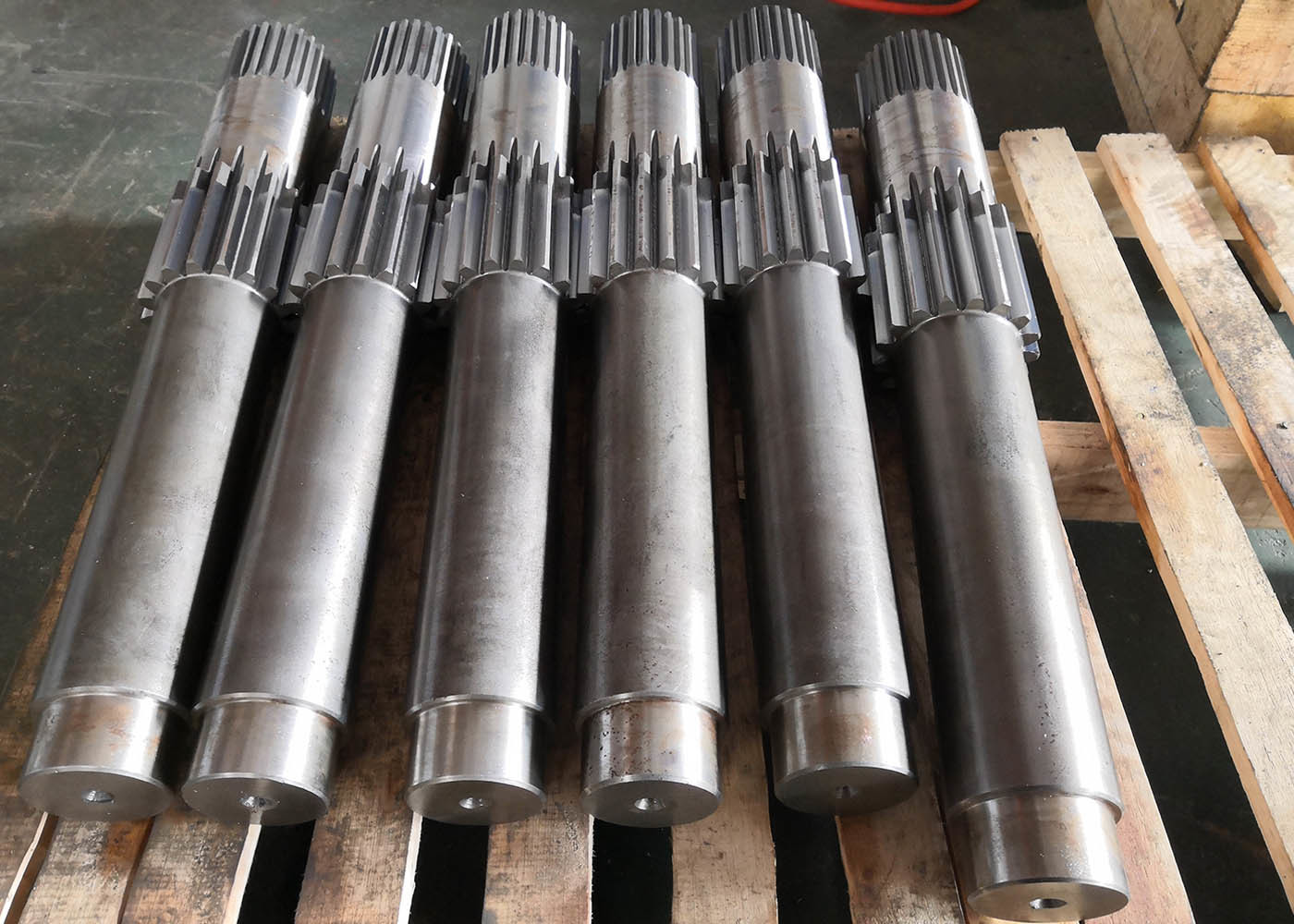

Bagian Transmisi Baja Alloy ANSI B92.1 Spline Grinding Involute Spline Shaft
1) Pengukuran Splines
Involute splines tersedia dalam beberapa sudut tekanan standar.
Spline sudut tekanan 30 derajat adalah sudut tekanan yang paling umum digunakan.
Pengukuran sudut tekanan splines mirip dengan gigi, dan splines umumnya diperiksa dengan cara yang sama
bahwa gigi eksternal dan internal diperiksa, biasanya melalui pengukuran di atas atau di antara pin.
Pengukuran di atas atau di antara pin adalah ketika kawat berukuran tertentu ditempatkan di antara gigi gigi yang saling berlawanan dan
jarak antara bagian luar kabel kemudian diukur dengan mikrometer.
Pengukuran ini juga dapat memberi tahu Anda apakah gigi gigi gigi gigi memiliki profil gigi gigi yang tepat.
| Produk | Lantai Spline persegi panjang |
| Disesuaikan | √ |
| Jenis Profil Gir | Spline |
| Pabrik gigi gigi | Penggilingan Spline/Spilne Grinding |
| Penggilingan Gigi Gear | √ |
| Modul (M) | Adat |
| Jumlah Gigi (Z) | Adat |
| Adat | 30° |
| Sudut Heliks (β) | |
| Tingkat Keakuratan Gigi | Kelas ISO 6-7 |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62 HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
