| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | SS22090301 |
| Kuantitas min Order: | 5 buah |
| Harga: | $50.0/Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 55 hari |
| Syarat-syarat pembayaran: | L/C, T/T, Western Union, D/P |
| Menyediakan kemampuan: | 1000 buah/bulan |
| Nomor Spline: | 22 | Diameter Lapangan: | 66 |
|---|---|---|---|
| Kekerasan: | 58-62 HRC | Diameter Utama: | 69 |
| Diameer minor: | 60.03 | Sudut Tekanan: | 30° |
| Menyoroti: | 20CrMnTi Spline Gear Shaft,ANSI B92.1 Transmisi Gear Shaft,20CrMnTi Transmisi Gear Shaft |
||

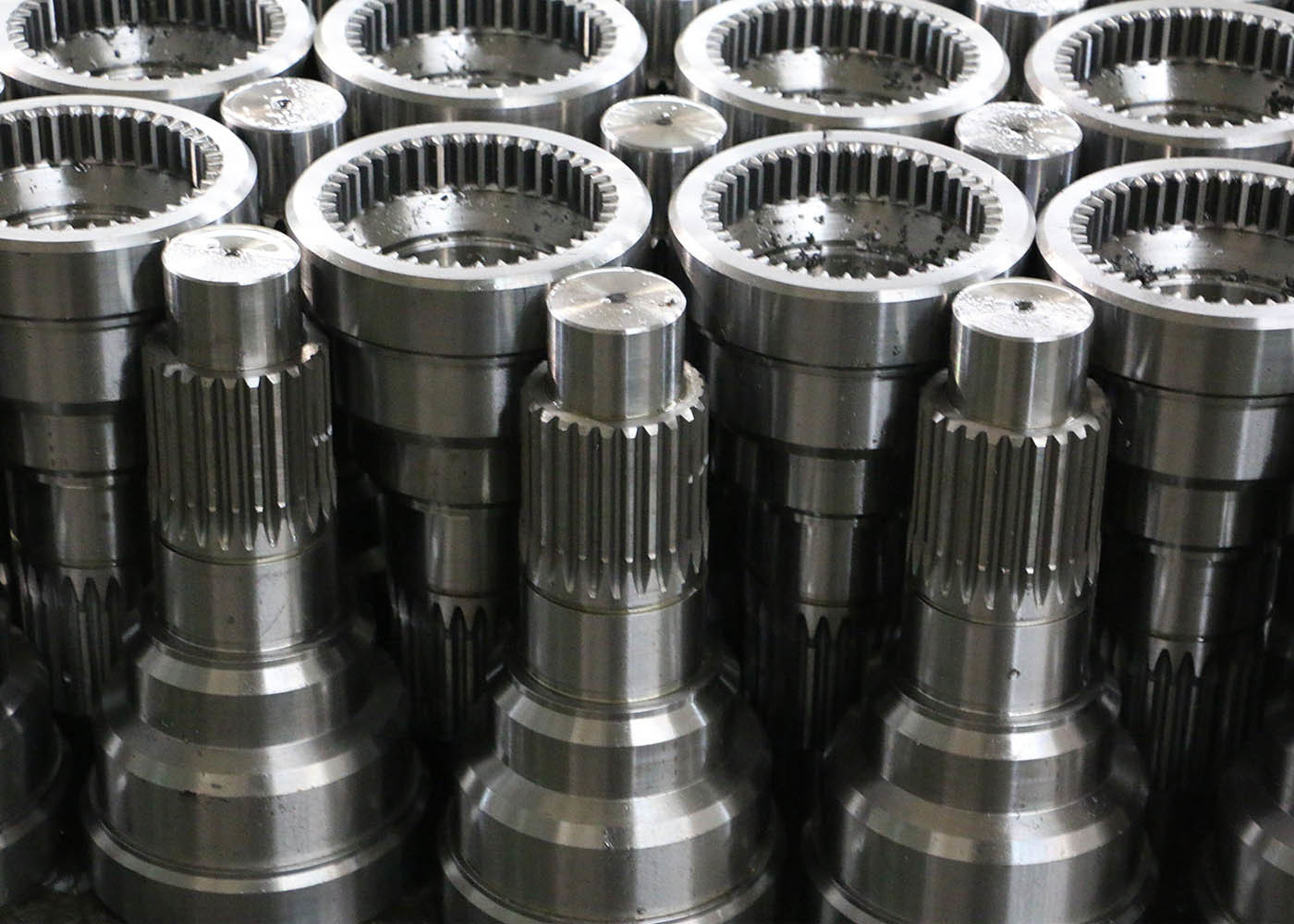

Customized Alloy Steel 20CrMnTi ANSI B92.1 Spline Grinding Involute Spline Shaft
1) Fitur-fitur Spline Shaft
Involute spline adalah bentuk spline yang dominan karena mereka lebih kuat daripada spline sisi lurus dan lebih mudah dipotong dan pas.
Involute splines memiliki gigi yang mirip dengan gigi gigi gigi kecuali gigi spline jauh lebih pendek, dan mereka tidak bergulir.
Spline eksternal dapat dibentuk baik dengan hobbing atau dengan spline shaper.
Spline internal dapat terbentuk dengan cara menyelubungi atau membentuk spline.
Berbagai metode paling sederhana untuk awalnya memilih spline involute berdasarkan diameter poros adalah untuk mencapai diameter lingkaran pitch awal di modul.
Involute splines digunakan untuk ujung tetap untuk koneksi geser poros dengan hub.
Sementara spline digunakan dalam transmisi daya yang mirip dengan gigi, fitur spline ini tidak terikat pada profil involute yang juga dimiliki spline dengan gigi.
Profil involute disebabkan oleh teknik manufaktur untuk spline.
| Produk | Lantai Spline persegi panjang |
| Disesuaikan | √ |
| Jenis Profil Gir | Spline |
| Pabrik gigi gigi | Penggilingan Spline/ Penggilingan Spilne |
| Penggilingan Gigi Gear | √ |
| Modul (M) | Adat |
| Jumlah Gigi (Z) | Adat |
| Sudut Tekanan (α) | 30° |
| Sudut Heliks (β) | |
| Tingkat Keakuratan Gigi | Kelas ISO 6-7 |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62 HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
