| Tempat asal: | Cina |
|---|---|
| Nama merek: | YZGEAR |
| Sertifikasi: | QC |
| Nomor model: | BG23102501 |
| Kuantitas min Order: | 1 SET |
| Harga: | $1300.0/Set |
| Kemasan rincian: | Peti kayu lapis |
| Waktu pengiriman: | 55 Hari |
| Syarat-syarat pembayaran: | L/C, D/P, T/T, Western Union |
| Menyediakan kemampuan: | 200 set/bulan |
| Aplikasi: | Penghancur Kerucut | Bahan: | Penempaan Baja Paduan |
|---|---|---|---|
| DP: | 1.75 | Sudut Poros: | 90° |
| Kekerasan: | 50-55 HRC | Kelas Kualitas: | ISO 8 Kelas |
| Menyoroti: | Peralatan Bevel Lurus Berukuran Besar,AISI 4140 pinion miring lurus,42CrMo Baja pignon miring lurus |
||

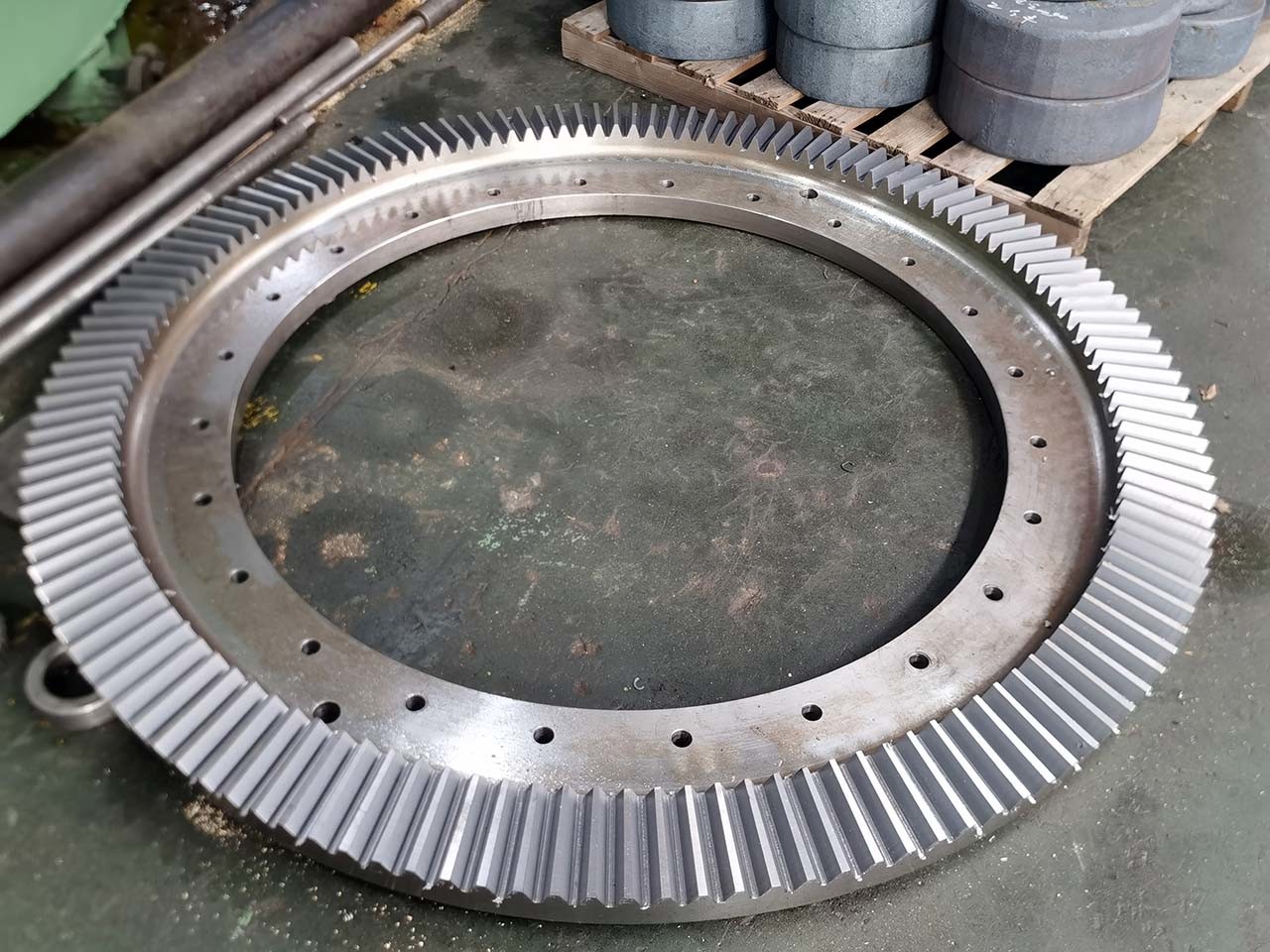

Gear Bevel Tepat Ukuran Besar Dengan Baja AISI 4140 (42CrMo Steel)
Gir bevel lurus adalah jenis gigi bevel yang terdiri dari gigi berbentuk kerucut dengan gigi lurus.
Mereka digunakan untuk mentransmisikan daya dan gerak antara poros yang bersilang pada sudut tertentu, biasanya 90 derajat.
Gir bevel lurus banyak digunakan dalam berbagai aplikasi seperti diferensial otomotif, alat listrik,
mesin pertanian, dan peralatan industri.
Berikut adalah beberapa poin penting tentang gigi bevel lurus:
Konfigurasi gigi: Gir bevel lurus memiliki gigi lurus yang bersilang dengan sumbu gigi.
Gigi dipotong tegak lurus ke wajah gigi dan sejajar dengan kerucut generator, menghasilkan profil gigi sederhana.
Desain ini memungkinkan untuk transmisi daya yang efisien dan kemudahan manufaktur.
Sudut poros 90 derajat: Gir bevel lurus biasanya digunakan ketika poros yang bersilang perlu mengirimkan daya dan gerak pada sudut 90 derajat.
Mereka sangat cocok untuk drive sudut lurus dan aplikasi di mana perubahan arah diperlukan.
| Produk | Gear Bevel lurus |
| Disesuaikan | √ |
| Sudut poros | 90° |
| Pabrik gigi gigi | Pembentukan Gear |
| Penggilingan Gigi Gear | |
| Modul (M) | 14.5 |
| Jumlah Gigi (Z) | 26/60 |
| Sudut Tekanan (α) | 20° |
| Tingkat Keakuratan Gigi | Kelas ISO 8-9 |
| Pengolahan Panas | Induksi Hardened/Carburizing |
| Kekerasan permukaan | Pinion 58-62 HRC/Gear 50-55 HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
