| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Kuantitas min Order: | 2 set |
| Harga: | 300＄ |

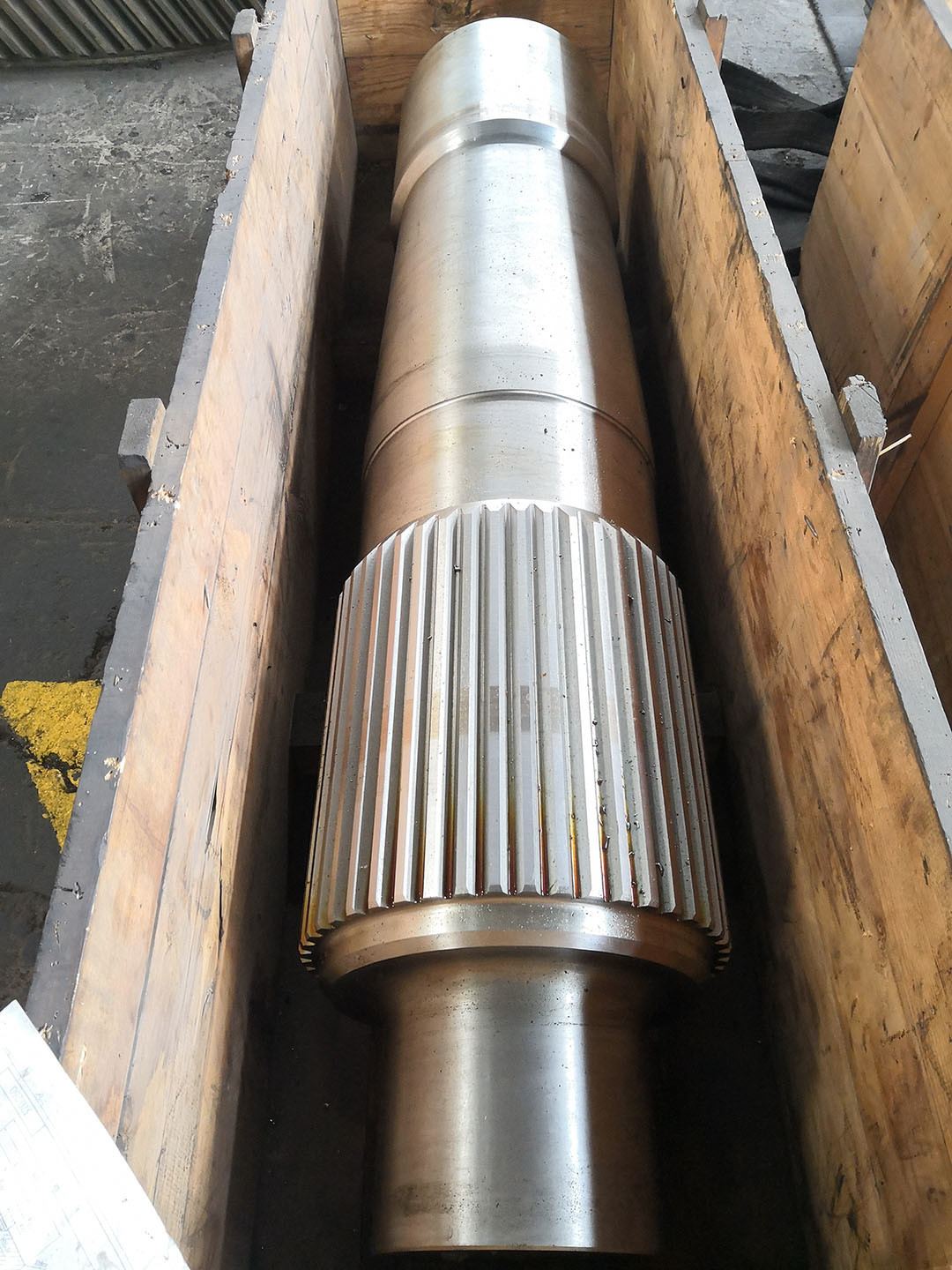

| Kemasan rincian: | Peti kayu lapis |
| Waktu pengiriman: | 60 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 500 set/bulan |
| Modul Splin: | 6 | Nomor Gigi Spline: | 28 |
|---|---|---|---|
| Jenis Profil: | Libatkan Spline | Bahan: | baja |
| Kekerasan: | HRC 58-62 | Proses manufaktur: | Penggilingan Splin |
| Menyoroti: | Komponen presisi Spline Gear Shaft,Transmisi Spline Gear Shaft,Stainless Steel Stainless Steel |
||

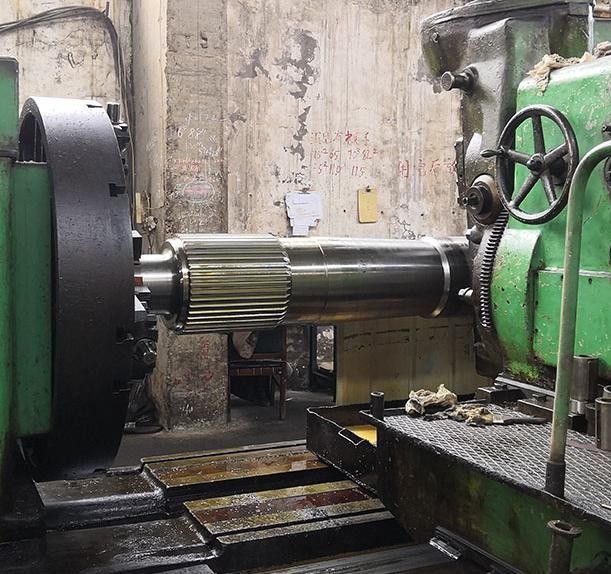

1) Deskripsi Poros Gigi Spline
Poros spline adalah komponen presisi yang diproses dengan milling, hobbing, atau cold forming, dll.,
dan harus sangat cocok dengan lubang spline yang sesuai.
2) Karakteristik Poros Gigi Spline
a)Spline involute (seperti yang ada dalam standar DIN/ISO) mudah disejajarkan dan teknologi pemrosesannya matang.
b) Spline persegi panjang memiliki biaya yang lebih rendah, tetapi akurasi pemusatannya sedikit lebih rendah.
3) Keuntungan Poros Gigi Spline
a) Pemasangan mudah: Sambungan spline memungkinkan geser aksial (seperti poros persneling transmisi) sambil mempertahankan keandalan transmisi.
b) Pertukaran yang baik: Spline standar (seperti SAE, JIS) mudah dirawat dan diganti.
| Produk | Poros Gigi Spline |
| Dibuat Khusus | √ |
| Tipe Profil Gigi | Gigi Silindris |
| Manufaktur Gigi | Milling Gigi/Hobbing Gigi/Shaping Gigi |
| Penggilingan Gigi | √ |
| Modul (M) | 10 |
| Jumlah Gigi (Z) | Kustom |
| Sudut Tekan (α) | 0° |
| Sudut Helix (β) | 0° |
| Tingkat Akurasi Gigi | Grade ISO 6-7 |
| Perlakuan Panas | Karburasi |
| Kekerasan Permukaan | 58-62 HRC |
| PERBANDINGAN GRADE KODE BAJA | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
