| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Kuantitas min Order: | 200 set |
| Harga: | 300＄ |
| Kemasan rincian: | Peti kayu lapis |
| Waktu pengiriman: | 60 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 500 set/bulan |
| Metode Manufaktur: | Pemesinan/Pembentukan Gigi | Pembuatan: | Pembuatan Gear Shaping |
|---|---|---|---|
| Bentuk: | Silinder | Sudut Tekanan: | 20 derajat |
| Jumlah gigi: | 15 | Waktu produksi: | 35 Hari |
| Menyoroti: | Kapasitas Bantalan Tinggi Gir Herringbone,Gear Herringbone yang disesuaikan,Transmisi Daya Tinggi Gir Herringbone |
||

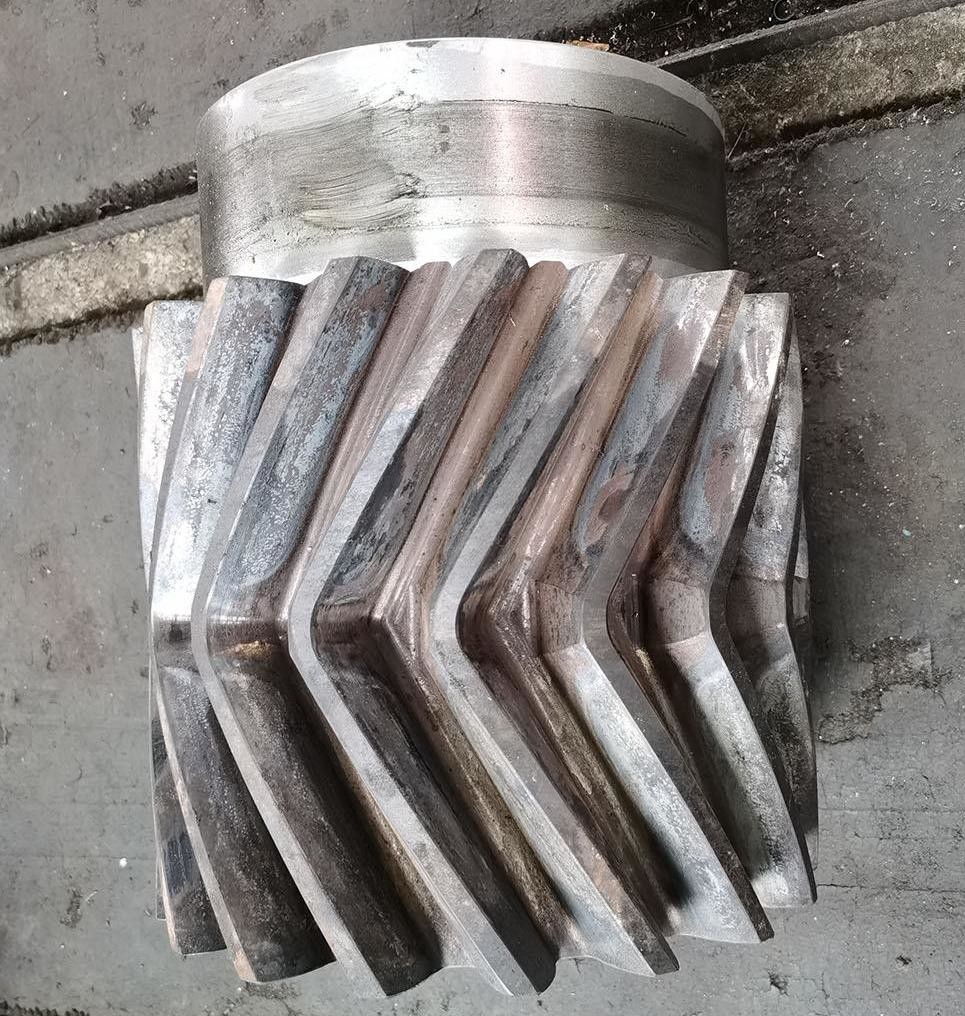

a) Ia mengadopsi desain gigi heliks ganda, dan biasanya memiliki alur retrasi di tengah (atau struktur kontinu tanpa jahitan).
b) Jalur kontak pada permukaan gigi berbentuk "V", dan proses meshing lancar tanpa dorongan aksial.
3)Keuntungan Peralatan Herringbone
a) Menghilangkan gaya aksial: gaya aksial gigi heliks kiri dan kanan saling membatalkan, mengurangi beban pada bantalan dan membuat sistem lebih stabil.
b) Kapasitas beban yang tinggi: Struktur spiral ganda memastikan distribusi beban yang lebih merata, membuatnya cocok untuk transmisi bertenaga tinggi.
| Produk | Peralatan Herringbone |
| Disesuaikan | √ |
| Jenis Profil Gir | Peralatan silinder |
| Pabrik gigi gigi | Penggilingan Gir |
| Penggilingan Gigi Gear | √ |
| Modul (M) | 12 |
| Jumlah Gigi (Z) | Adat |
| Sudut Tekanan (α) | 20° |
| Sudut Heliks (β) | Adat |
| Tingkat Keakuratan Gigi | Kelas ISO 8-9 |
| Pengolahan Panas | Memadamkan & Mengeraskan |
| Kekerasan permukaan | 230-260 HB |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
