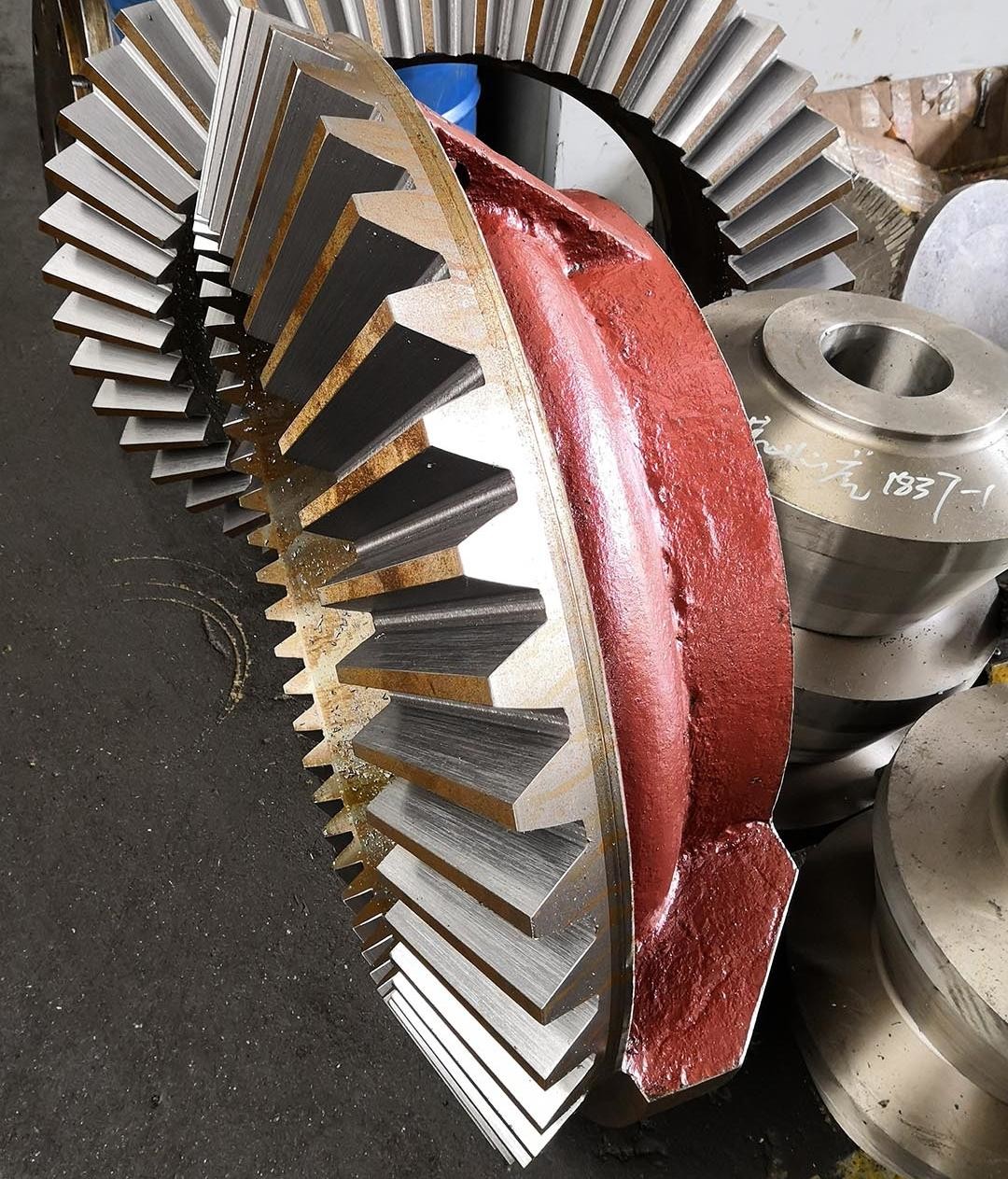

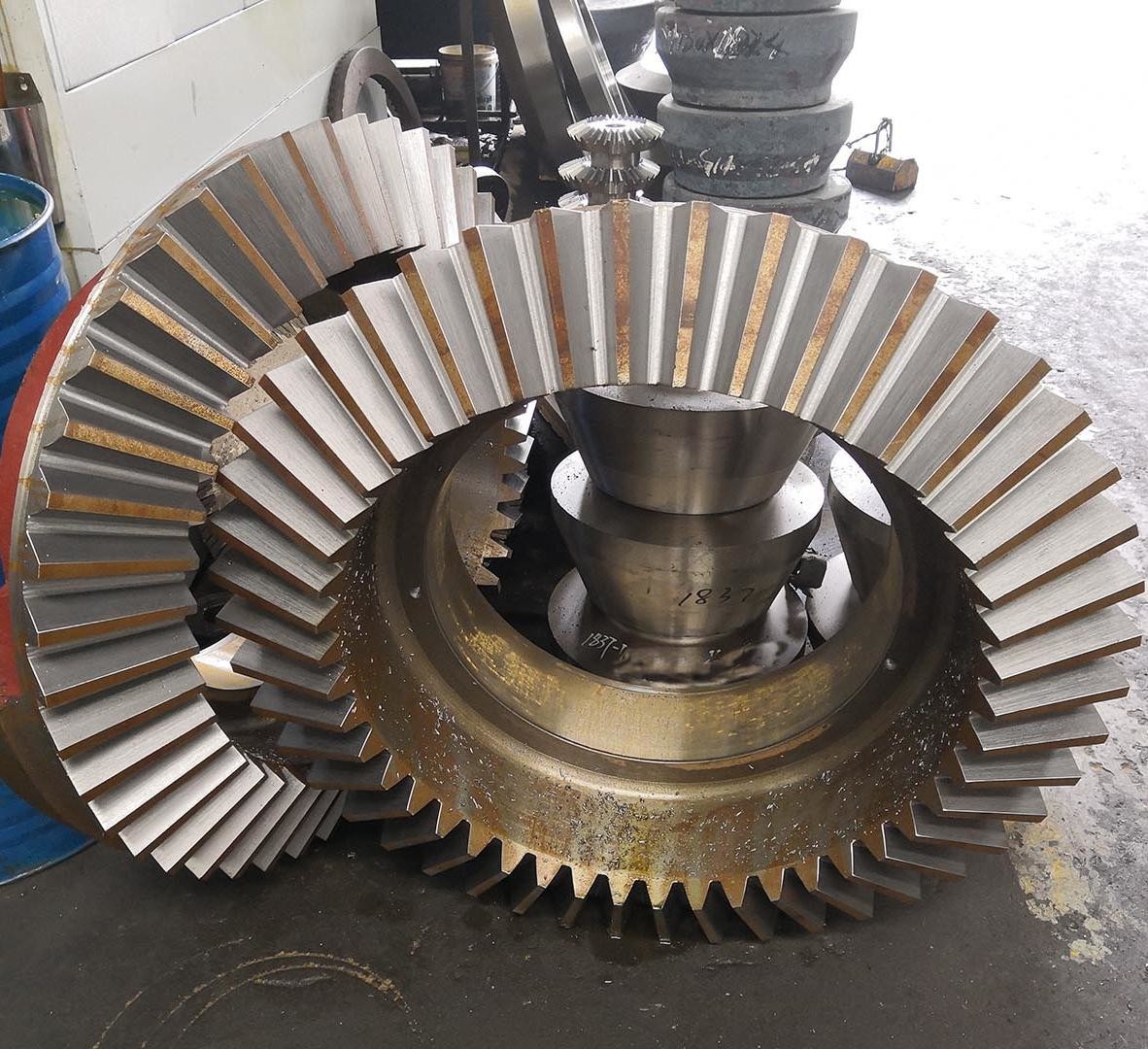

Roda Gigi Bevel Lurus
>
|
| Tempat asal | Cina |
| Nama merek | YIZGEAR |
1) Deskripsi Peralatan Bevel Lurus
Gear bevel lurus adalah jenis gear bevel yang garis giginya didistribusikan dalam garis lurus di sepanjang generator kerucut.
Ini digunakan untuk transmisi daya antara poros yang bersilang (biasanya pada sudut 90 derajat).
2) Fitur Gear Bevel Lurus
a) Profil gigi adalah garis lurus dan sejajar dengan generator kerucut.
b) Permukaan gigi berbentuk lengkungan bulat atau bulat, dan selama meshing, mereka memiliki kontak titik.
(c)Berlaku pada tata letak transmisi di mana dua poros bersilang.
3) Keuntungan dari Gear Bevel Lurus
a) Struktur sederhana: Desain dan pembuatan lebih mudah dicapai daripada gigi spiral bevel.
b) Efisiensi transmisi yang tinggi: Kerugian gesekan dalam meshing gigi lurus kecil, dan efisiensi dapat mencapai lebih dari 95%.
c) Biaya yang lebih rendah: Teknologi pengolahan sudah matang dan cocok untuk produksi massal.
| Produk | Gear Bevel lurus |
| Disesuaikan | √ |
| Sudut poros | 90° |
| Pabrik gigi gigi | Pembentukan Gear |
| Penggilingan Gigi Gear | √ |
| Modul (M) | 12 |
| Jumlah Gigi (Z) | 32 |
| Sudut Tekanan (α) | 20° |
| Tingkat Keakuratan Gigi | Kelas ISO 8-9 |
| Pengolahan Panas | Induksi Hardened/Carburizing |
| Kekerasan permukaan | Pinion 58-62 HRC/Gear 50-55 HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
