| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | DB22082203 |
| Kuantitas min Order: | 1 buah |
| Harga: | $600/ Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 75 hari |
| Syarat-syarat pembayaran: | L/C, D/P, T/T, Western Union |
| Menyediakan kemampuan: | 100 buah/bulan |
| Bahan: | DIN 18CRNIMO7 | Sudut heliks: | 31 ° |
|---|---|---|---|
| Kekerasan: | 58-62 HRC | Modul normal: | 4 |
| Modul melintang: | 4.6667 | Lebar wajah: | 50 |
| Menyoroti: | 4 Modul 77T Double Helical Gears,DIN 18CrNiMo7 Double Helical Gears,4 Modul 77T Double Helix Gear |
||

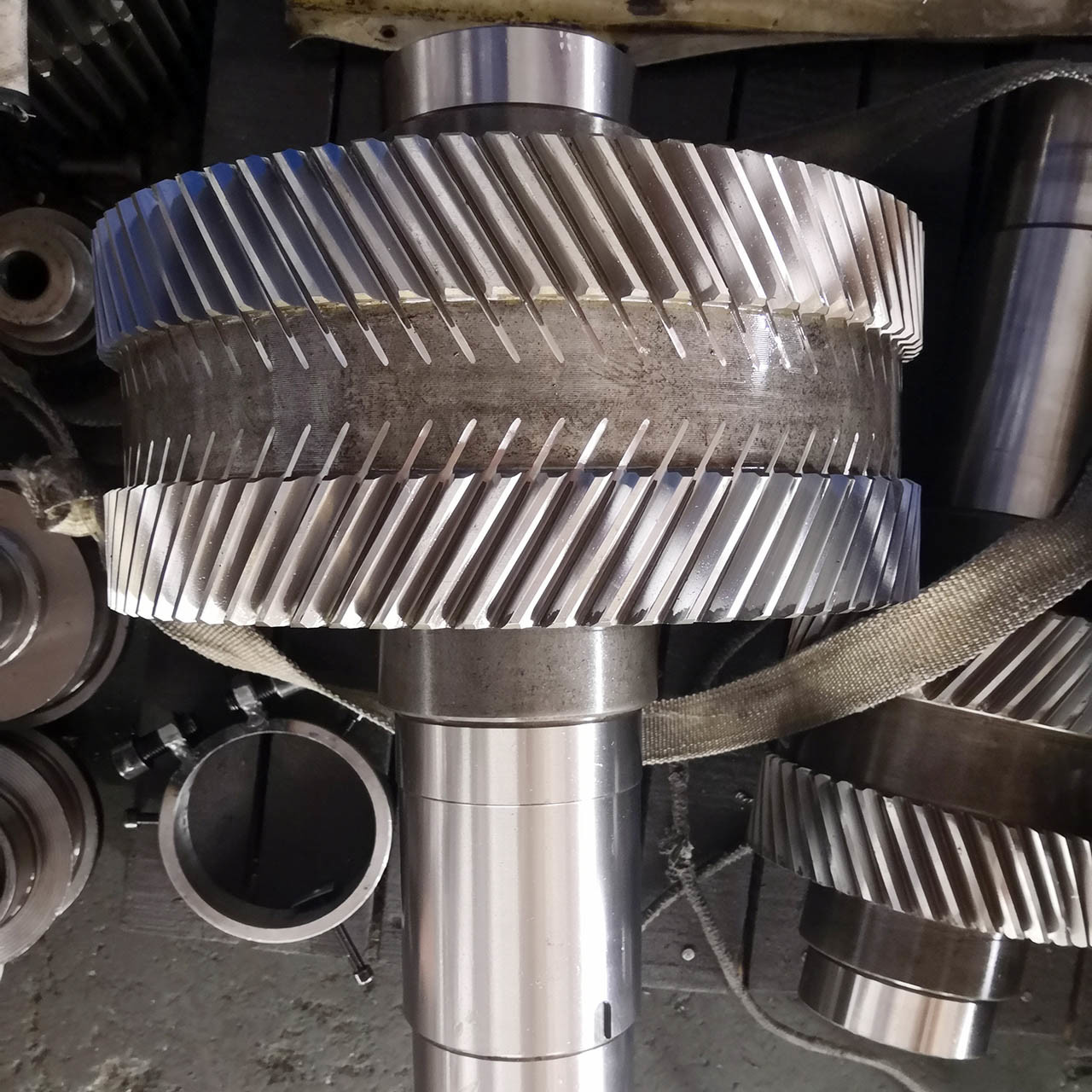

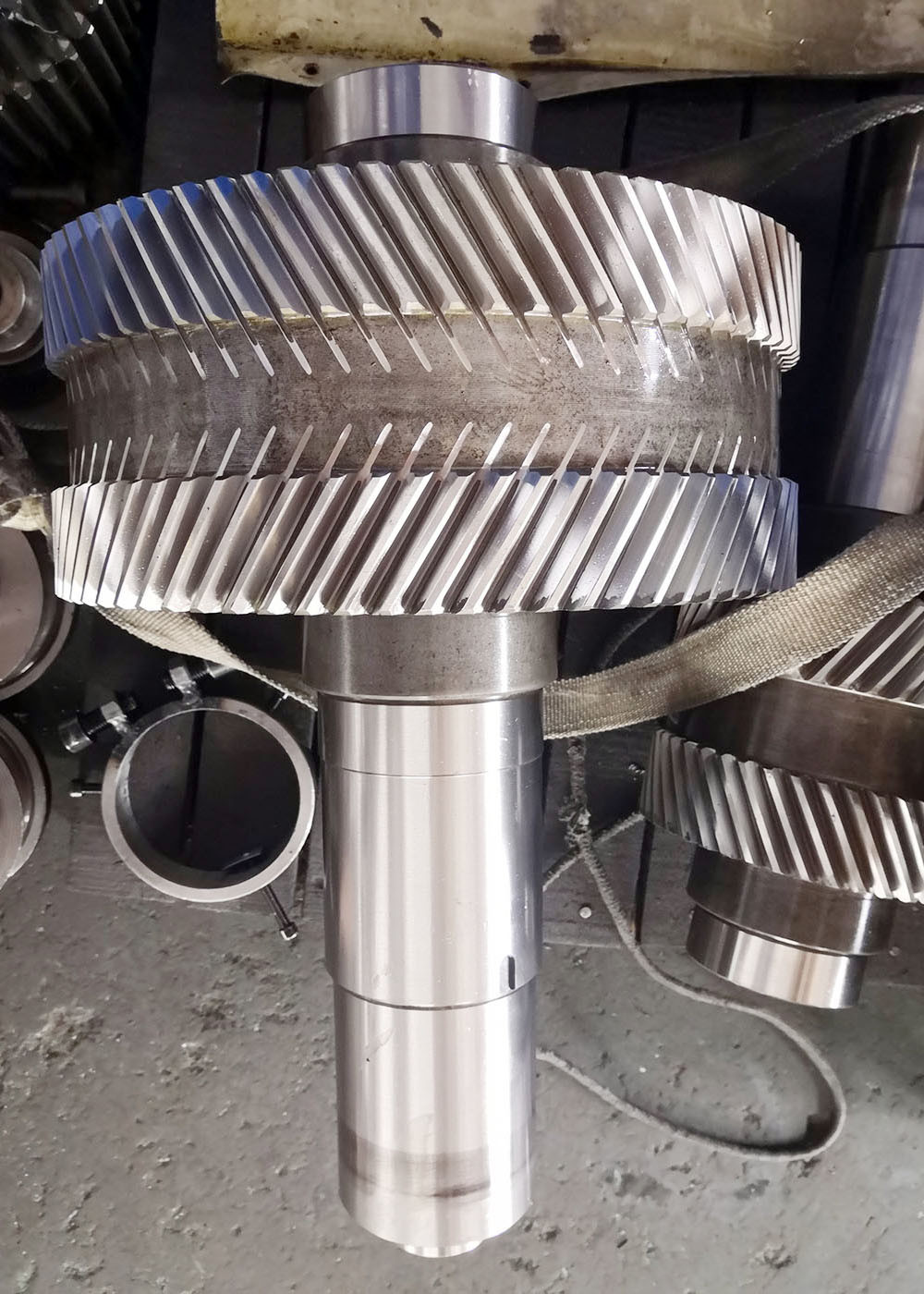

DIN 18CrNiMo7 Baja 4 Modul 77T Gear Helix Ganda Untuk Gearbox
1) Deskripsi Girasi Heliks Ganda
Gear heliks ganda terdiri dari dua sudut helix dengan tangan berlawanan.
Gerakan ini digunakan untuk memutar mesin dengan kecepatan yang lebih tinggi.
setup pasangan berarti mereka dapat menangani beban tinggi dan memungkinkan transmisi yang solid saat berjalan.
2) Fitur-fitur Gir Double Helix
Gear heliks ganda memiliki semua keuntungan dari gigi heliks, yang kuat dan tenang, ditambah memiliki
Keuntungan dari kemampuan untuk membatalkan kekuatan dorongan dengan menggabungkan gigi spiral dengan kedua kanan dan
Di sisi lain, mereka memiliki kelemahan yang sulit untuk diproduksi.
Gear heliks ganda dan gear tulang ikan herring adalah jenis gear yang sama, tetapi yang memiliki alur di
pusat disebut gigi heliks ganda, sementara mereka tanpa alur di mana gigi kiri dan kanan bertemu
di tengah, disebut herringbone gigi.
| Produk | Gear Heliks Ganda |
| Disesuaikan | √ |
| Jenis Profil Gir | Peralatan silinder |
| Pabrik gigi gigi | Penggilingan Gir |
| Penggilingan Gigi Gear | √ |
| Modul (M) | Disesuaikan |
| Jumlah Gigi (Z) | 53 |
| Sudut Tekanan (α) | 20° |
| Sudut Heliks (β) | 31° |
| Tingkat Keakuratan Gigi | Kelas ISO 7 |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 260-300HB |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
