| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | DB220804001 |
| Kuantitas min Order: | 1 buah |
| Harga: | $1000/ Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 75 hari |
| Syarat-syarat pembayaran: | L/C, D/P, T/T, Western Union |
| Menyediakan kemampuan: | 100 buah/bulan |
| Merek: | OEM | Melempar: | 3.819 |
|---|---|---|---|
| Lenth: | 2200mm | Arah: | Tangan kiri & kanan |
| Ketidakseimbangan: | Ra 0,8~Ra 1,6 | Sudut heliks: | 25° |
| Menyoroti: | Double Helical Spline Shaft 12 Modul,40CrNiMoA Steel Double Helical shaft,OEM Double Helical Spline Shaft |
||

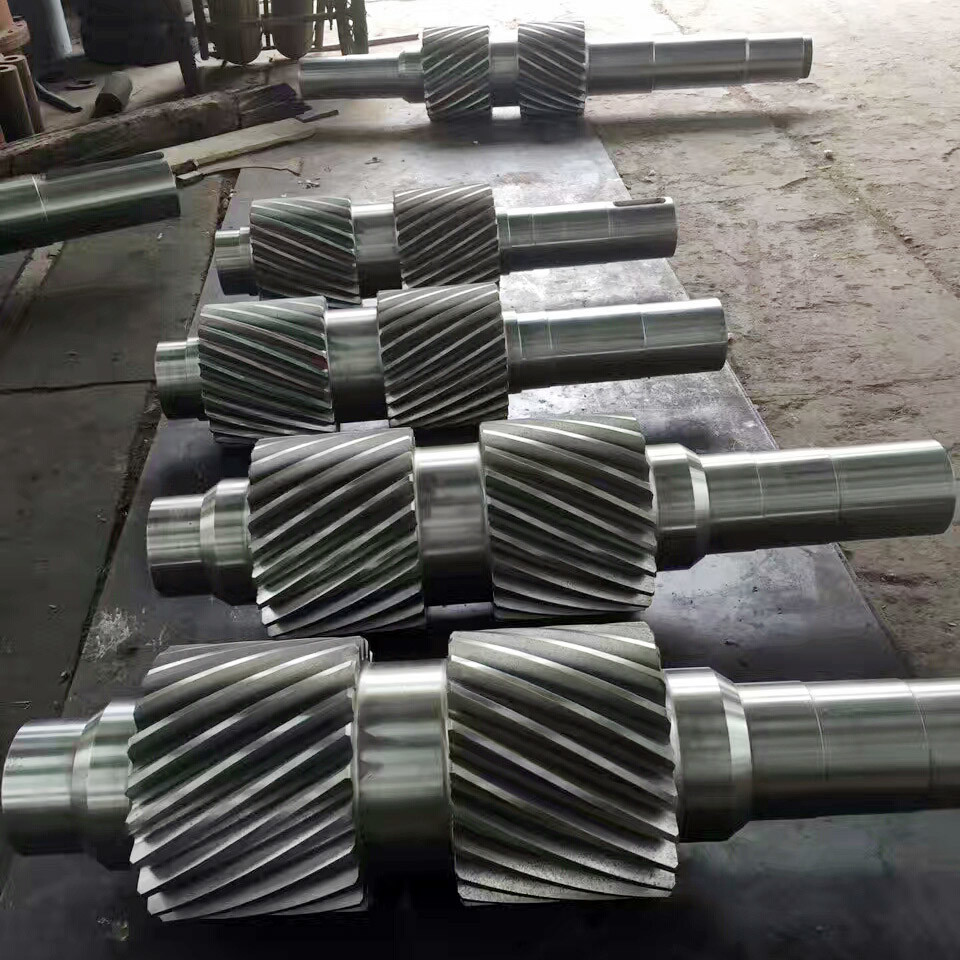

Poros Gigi Heliks Ganda Baja 40CrNiMoA Buatan Khusus Modul 12
1) Deskripsi Gigi Heliks Ganda
Total muka gigi heliks ganda dibuat menjadi dua bagian yang sama, keduanya memiliki sudut heliks yang sama tetapi dengan arah yang berlawanan.
Dorongan aksial berlawanan satu sama lain, gaya terkandung dalam roda gigi dan tidak ditransmisikan ke bantalan.
2) Fitur gigi heliks ganda
Bentuk gigi heliks ganda dapat menyeimbangkan gaya dorong yang melekat.
Kemampuan pemuatan yang tinggi dan transmisi yang stabil adalah keunggulannya.
3) Aplikasi Gigi Heliks Ganda
Gigi heliks ganda telah banyak digunakan untuk transmisi daya pada turbin gas, generator, penggerak utama, pompa,
kipas, dan kompresor di kapal laut dan mesin konstruksi.
| Produk | Gigi Heliks Ganda |
| Dibuat Khusus | √ |
| Tipe Profil Gigi | Gigi Silinder |
| Manufaktur | Penggerindaan Gigi |
| Penggilingan Gigi | √ |
| Modul (M) | 12 |
| Jumlah Gigi (Z) | 25 |
| Sudut Tekanan (α) | 20° |
| Sudut Timbal | 15° |
| Tingkat Akurasi Gigi | Tingkat ISO 6-7 |
| Perlakuan Panas | Pengerasan Karburasi |
| Kekerasan Permukaan | 58-62 HRC |
| PERBANDINGAN KELAS KODE BAJA | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Pemotongan Penggilingan
Perlakuan Panas Penggilingan Inspeksi
