| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | SB22081503 |
| Kuantitas min Order: | 2 set |
| Harga: | $70/ Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 62 Hari |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | 500 Set/bulan |
| Panjang: | 503mm | Sudut Poros: | 90° |
|---|---|---|---|
| DP: | 3.907 | Bahan: | 20CrMnTi |
| Sudut nada: | 16 ° 13 ' | Sudut akar: | 14 ° 51 ' |
| Menyoroti: | 6.5 Modul Gleason Spiral Gear Shaft,Transmisi Gears Dan Shafts,6.5 Modul Transmisi Gears Dan Shafts |
||

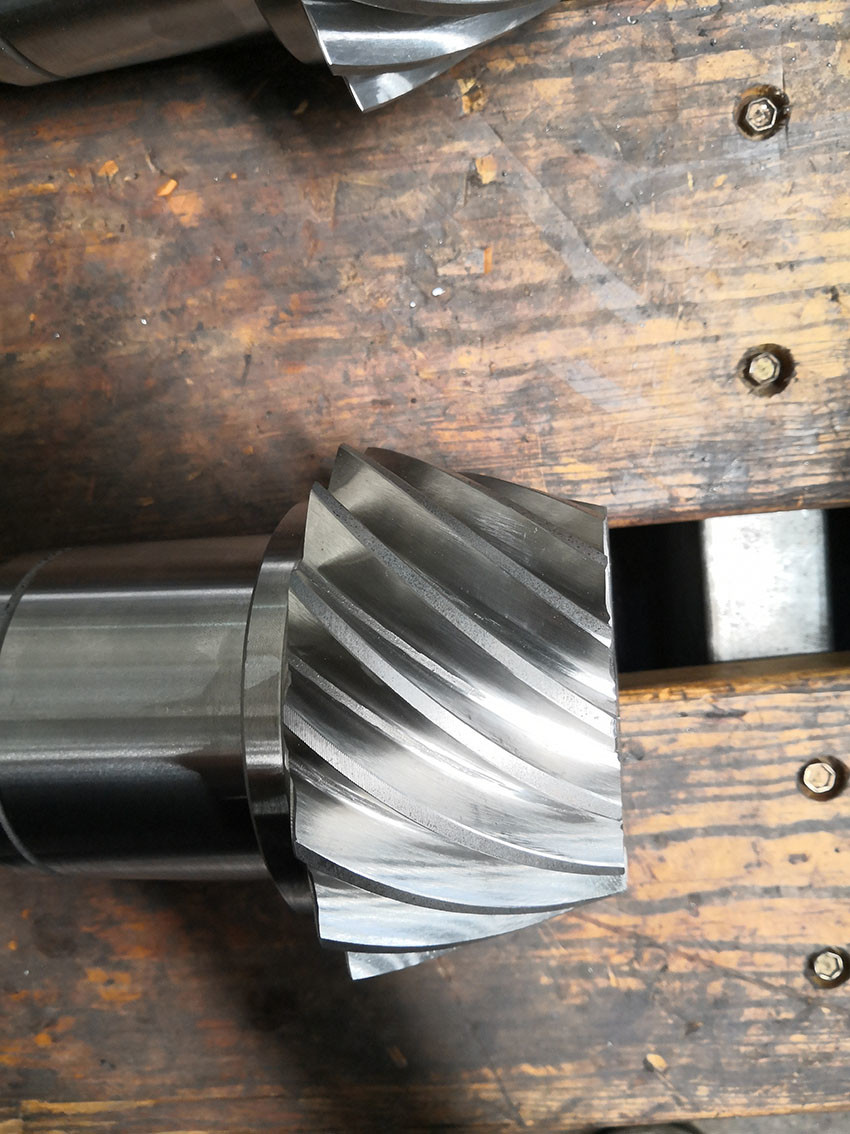

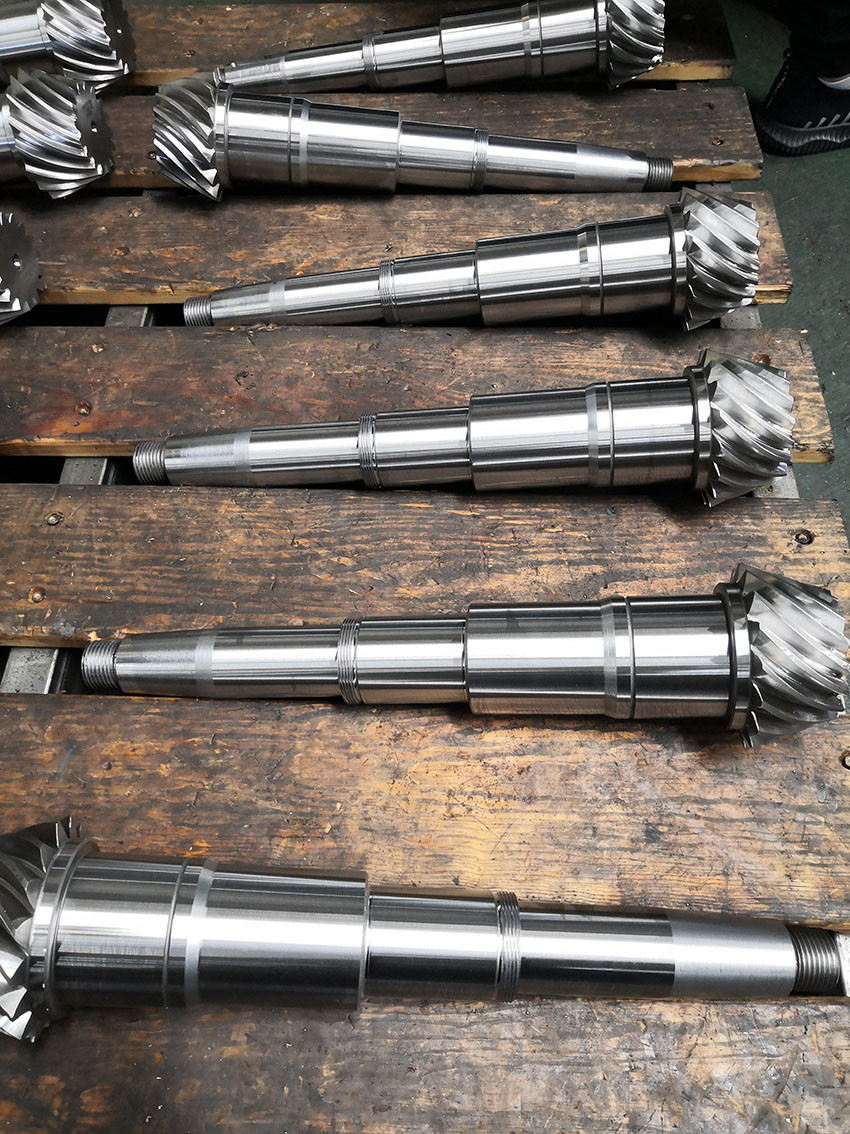

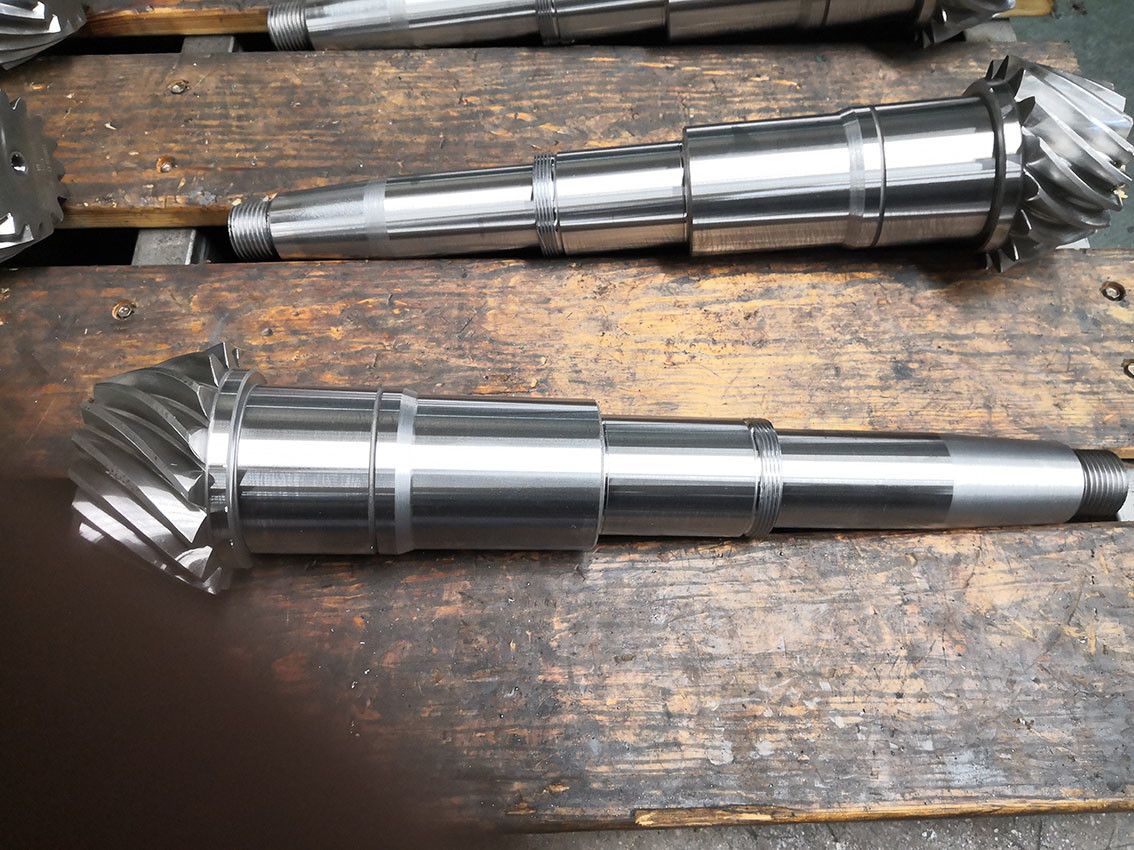

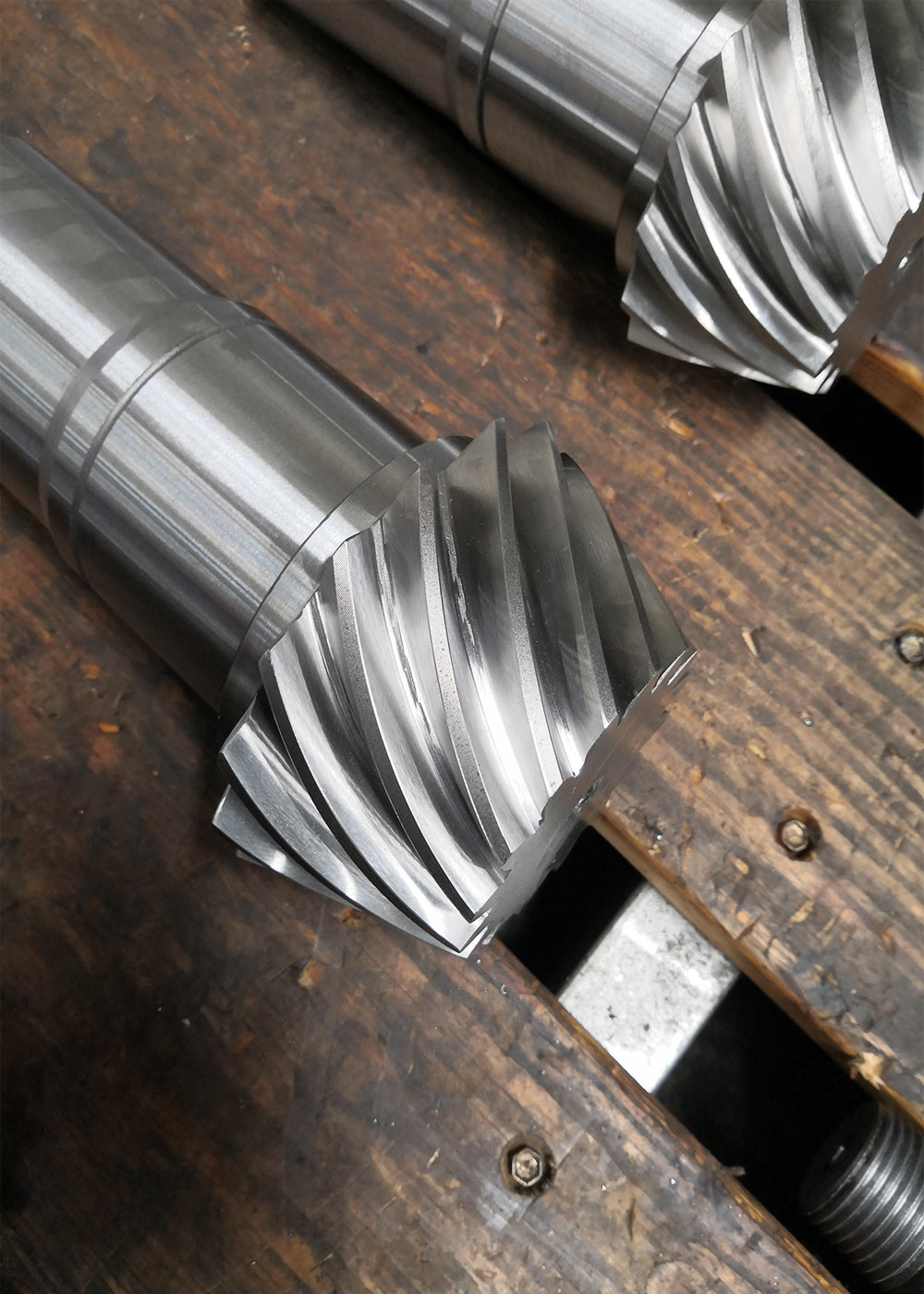

1) Descripción del eje del engranaje cónico en espiral (Deskripsi tentang poros roda gigi kerucut spiral)
Garing kerucut ini berukuran 6,5 M dan panjang total 503 mm
Kekerasan roda adalah 0.8
Diameter luar adalah Φ119.07
2) Pembuatan gigi kerucut spiral
Materi bertipe 260-280 HB
Tratamiento térmico de cementación 58-62 HRC Pengolahan panas semen
Kedalaman lapisan tahan 1,4-1,8 mm
Kekuatan inti 35-42 HRC
Fresado de engranajes y rectificado de engranajes Pengerjaan pengerjaan mesin
| Produk | Spiral Bevel Gear Shaft |
| Disesuaikan | √ |
| Bahan | 20CrMnTi |
| Produksi gigi gigi | Penggilingan/Penggilingan Gir |
| Penggilingan Gigi Gear | √ |
| Modul (M) | 6.5 |
| Jumlah Gigi (Z) | 16 |
| Sudut Tekanan (α) | 20° |
| Sudut Lead | 35° |
| Tingkat Keakuratan | Kelas ISO 6/ AGMA 11Kelas |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
