| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | SB22082101 |
| Kuantitas min Order: | 2 set |
| Harga: | $70/ Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 62 Hari |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | 500 Set/bulan |
| Tinggi total: | 14 | Diameter Ujung: | Φ46.17 |
|---|---|---|---|
| Sudut heliks: | 35° | Bahan: | 20CrMo |
| Lebar wajah: | 8 | Lubang bagian dalam: | Φ32 |
| Menyoroti: | Gear Bevel Spiral Transmisi Tipe Gleason,Gear Bevel Spiral 30T Dan 21T,Gear Transmisi Tipe Gleason |
||

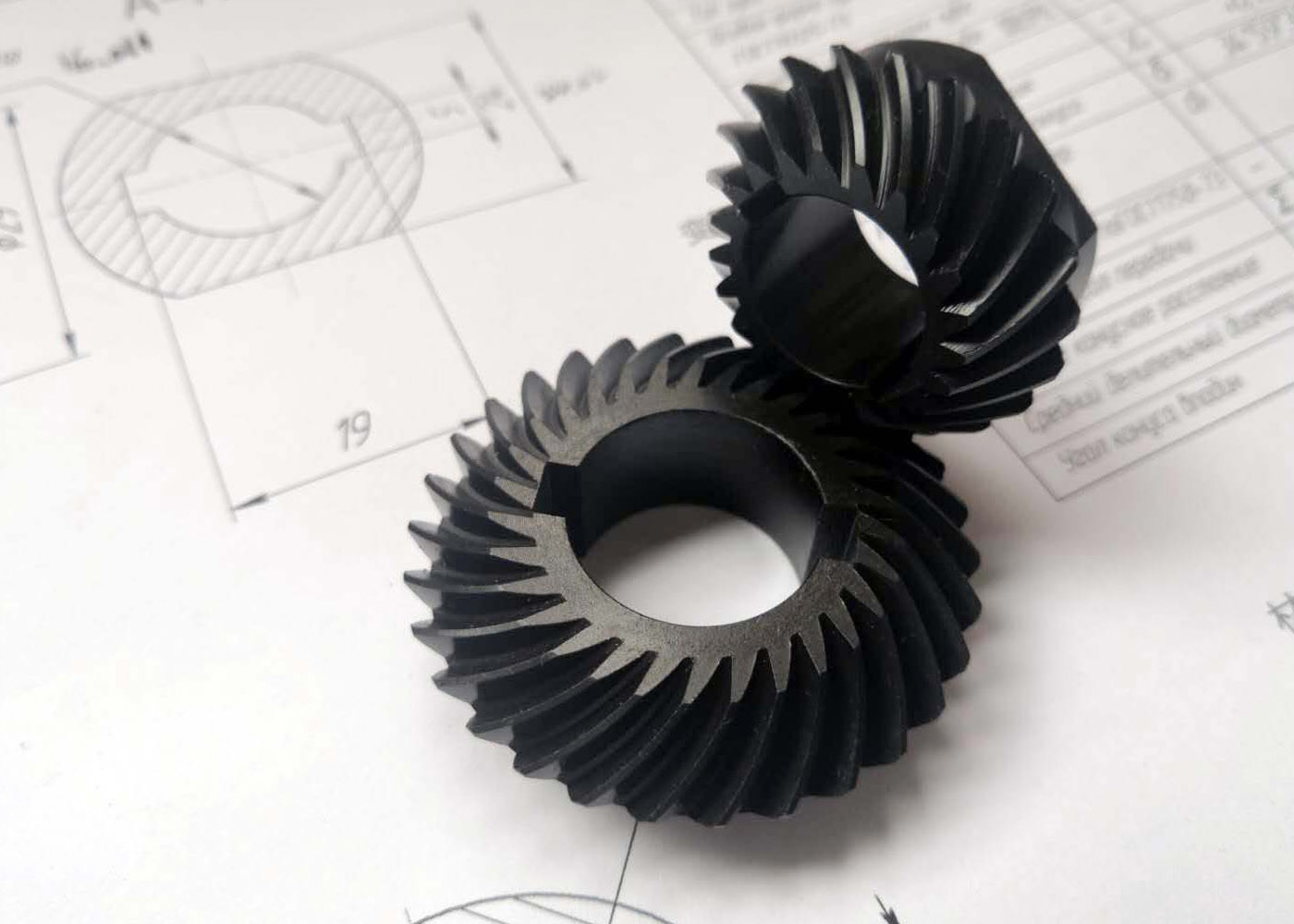

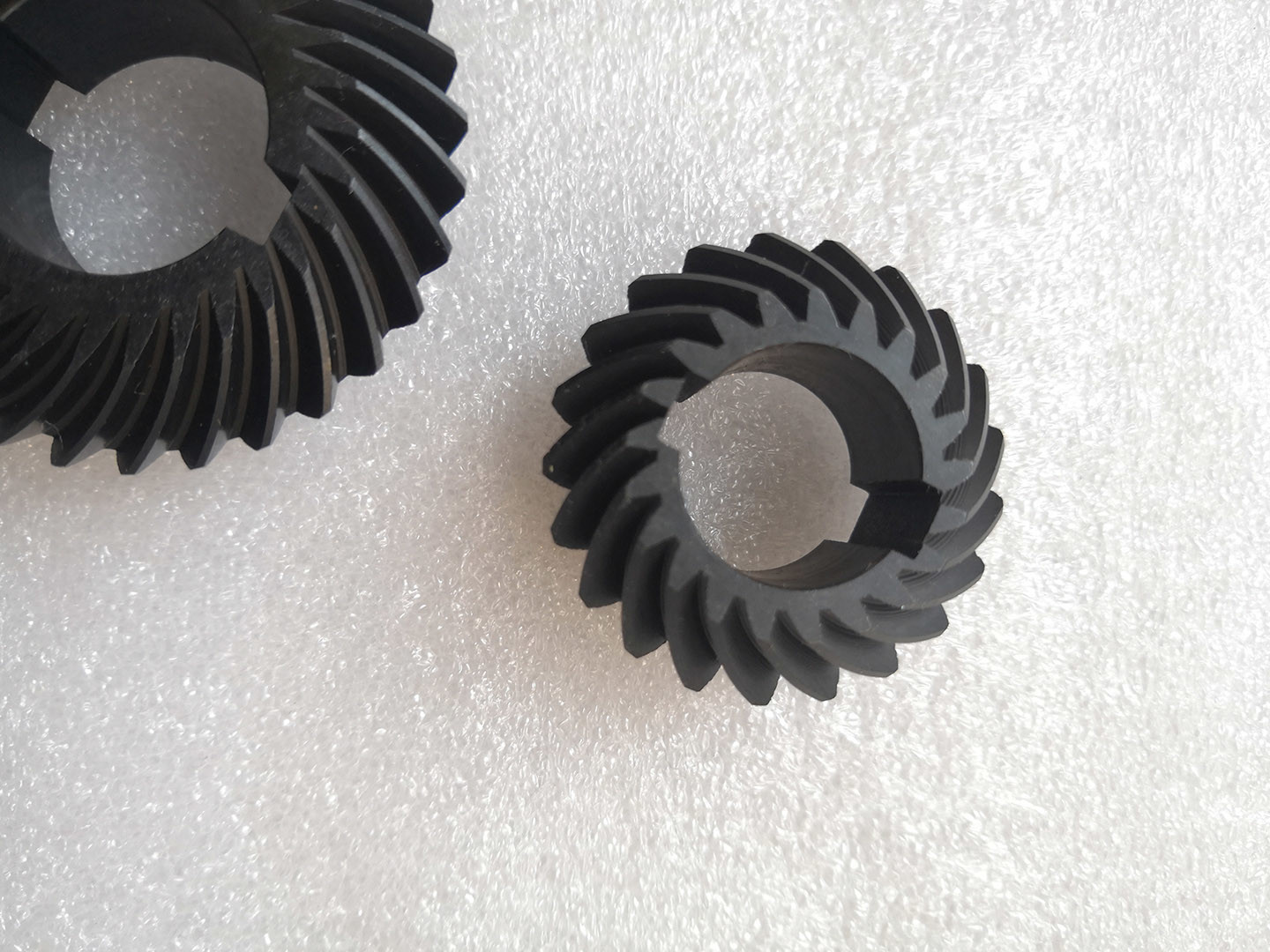

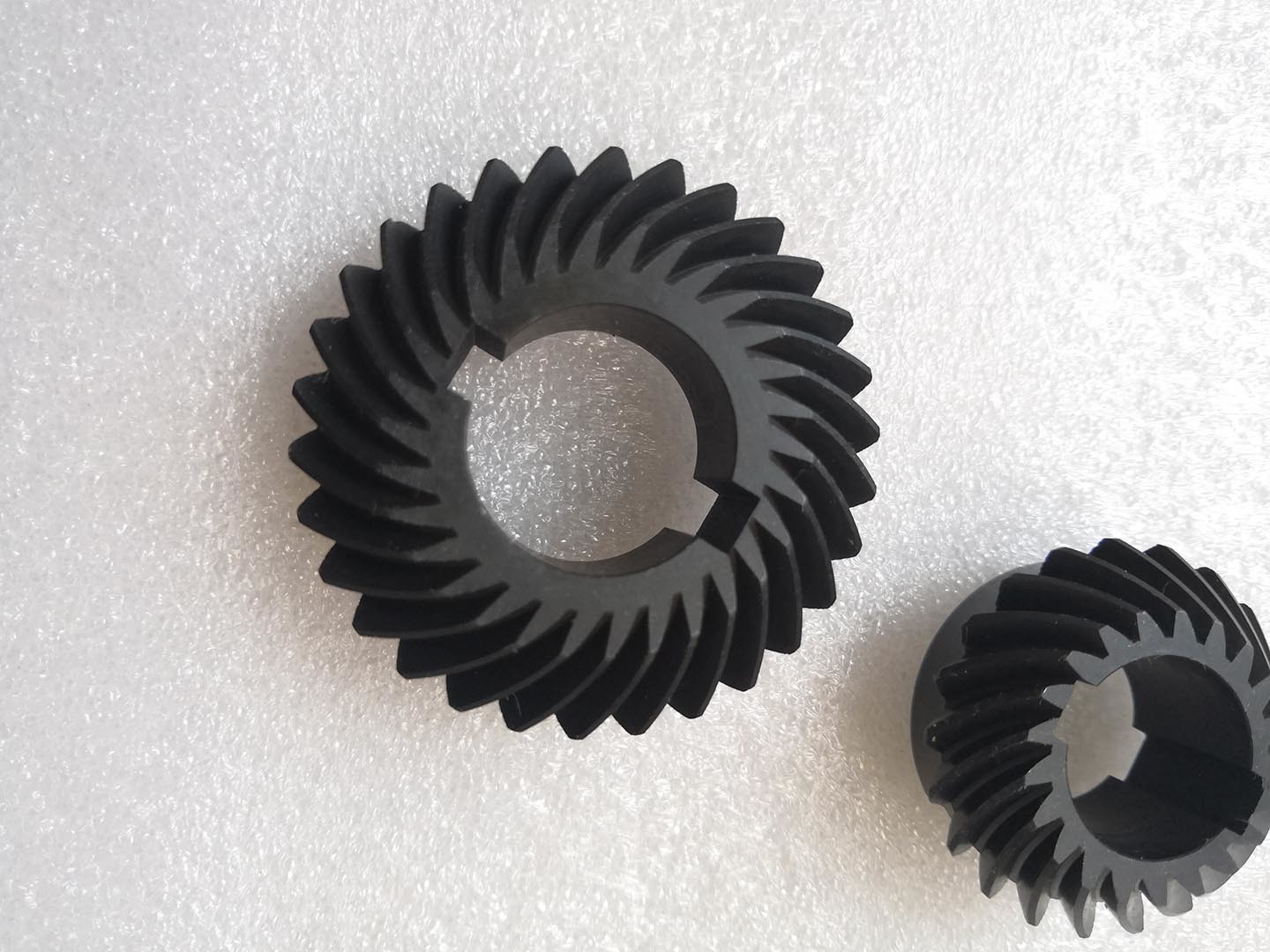

1) Deskripsi dari Spiral Bevel Gear Set
Spiral Bevel gear dapat diproduksi sebagai tipe Gleason (busur melingkar dengan kedalaman gigi yang tidak konstan),
Jenis Oerlikon dan Curvex (busur melingkar dengan kedalaman gigi konstan), Klingelnberg Cyclo-Palloid
(Epicycloid dengan kedalaman gigi konstan) atau Klingelnberg Palloid.
Keuntungan dan kerugian dibandingkan dengan sepupunya yang lurus seperti gigi spiral untuk gigi dorong.
Gear bevel lurus umumnya hanya digunakan pada kecepatan di bawah 5 m/s, atau, untuk gigi kecil, 1000 rpm
| Produk | Set Gear Bevel Spiral |
| Disesuaikan | √ |
| Bahan | 20CrMo |
| Produksi gigi gigi | Penggilingan Gir |
| Penggilingan Gigi Gear | 1.5 |
| Modul (M) | |
| Jumlah Gigi (Z) | 21/30 |
| Sudut Tekanan (α) | 20° |
| Sudut Lead | 35° |
| Tingkat Keakuratan | Kelas ISO 7/ AGMA 11Kelas |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
