| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | SB22082102 |
| Kuantitas min Order: | 2 set |
| Harga: | $70/ Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 62 Hari |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | 500 Set/bulan |
| Tinggi total: | 14 | Diameter Ujung: | Φ1882 |
|---|---|---|---|
| Sudut heliks: | 35° | Bahan: | 20CrNi2MoA |
| Lebar wajah: | 50 | Lubang bagian dalam: | Φ1650 |

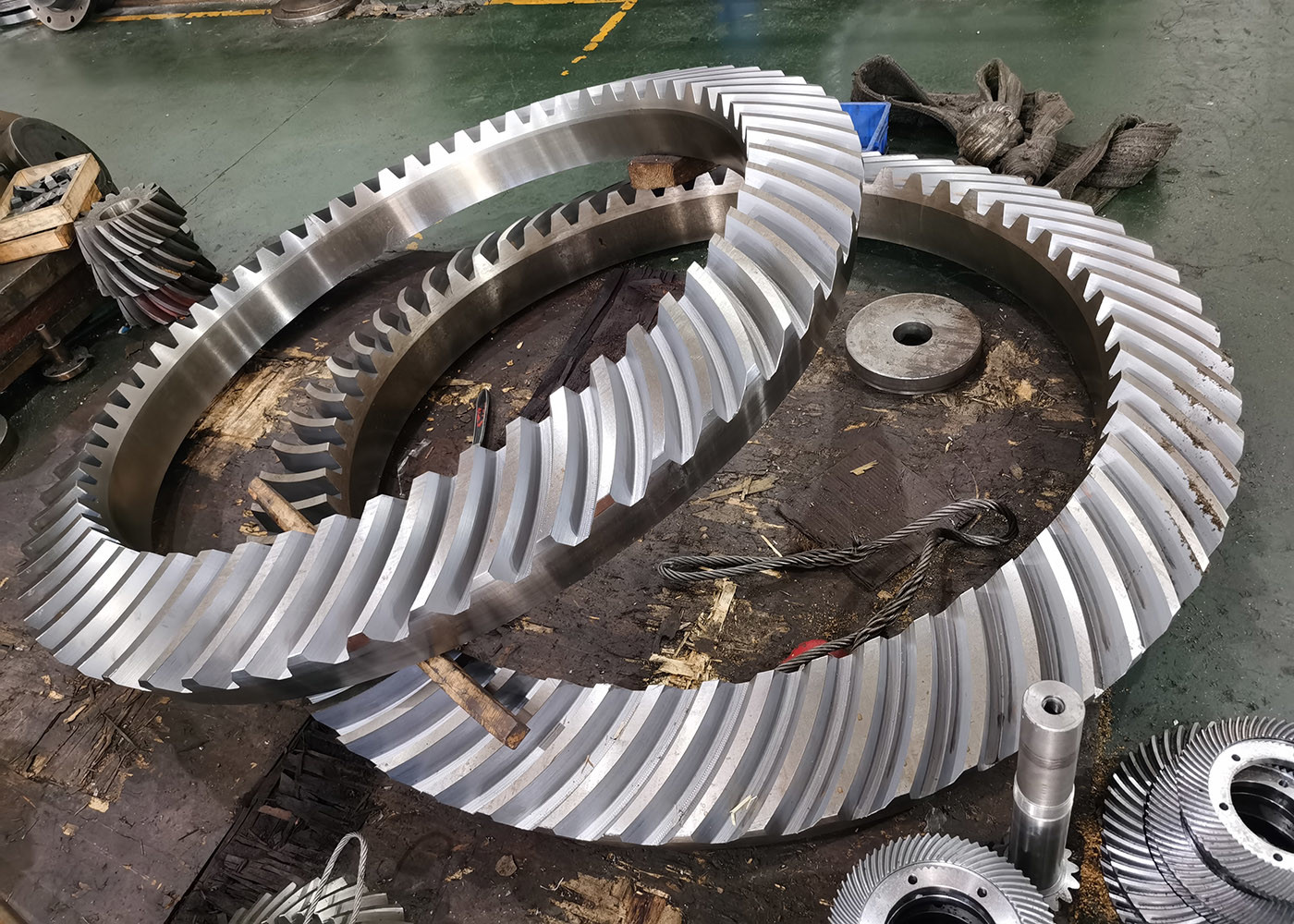

| Menyoroti: | 62T Ukuran Besar Spiral Bevel Gears,YIZGEAR Spiral Bevel Gears,Spiral Bevel Gears Set 30 Modul |
||
1) Kapasitas manufaktur Spiral Gears
Modul Gleason: 0,8 sampai 30
Tipe: Tipe Gleason dan Klingelnberg, lebih suka Tipe Gleason
Diameter gir maksimum: 2000 mm
Diameter sumbu pinion maksimum: 200 mm
Pengembangan internal dan perhitungan ringkasan menurut metode Gleason
Pengiriman hanya per set
Selalu lebih baik untuk menyediakan jarak pemasangan
Memeriksa jarak kontak pada mesin pengujian Gleason
Penggilingan peralatan akhir setelah pengolahan panas
| Produk | Set Gear Bevel Spiral |
| Disesuaikan | √ |
| Bahan | 20CrNi2MoA |
| Produksi gigi gigi | Penggilingan Gir |
| Penggilingan Gigi Gear | √ |
| DP | |
| Jumlah Gigi (Z) | 62T |
| Sudut Tekanan (α) | 20° |
| Sudut Heliks (β) | 35° |
| Tingkat Keakuratan Gigi | Kelas ISO 7/ AGMA 11Kelas |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62 HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
