| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | SB22082107 |
| Kuantitas min Order: | 2 set |
| Harga: | $70/ Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 62 Hari |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | 500 Set/bulan |
| DP: | 1.8 | Diameter Lapangan: | Φ677.33 |
|---|---|---|---|
| Diameter luar: | Φ688.85 | Sudut nada: | 53 ° 7'48 " |
| Sudut wajah: | 54 ° 25'43 " | Lebar wajah: | 127mm |
| Menyoroti: | DP1.8 48T Spiral Bevel Gear,DP1.8 48T gleason bevel gear,Gleason Type Spiral Bevel Gear |
||

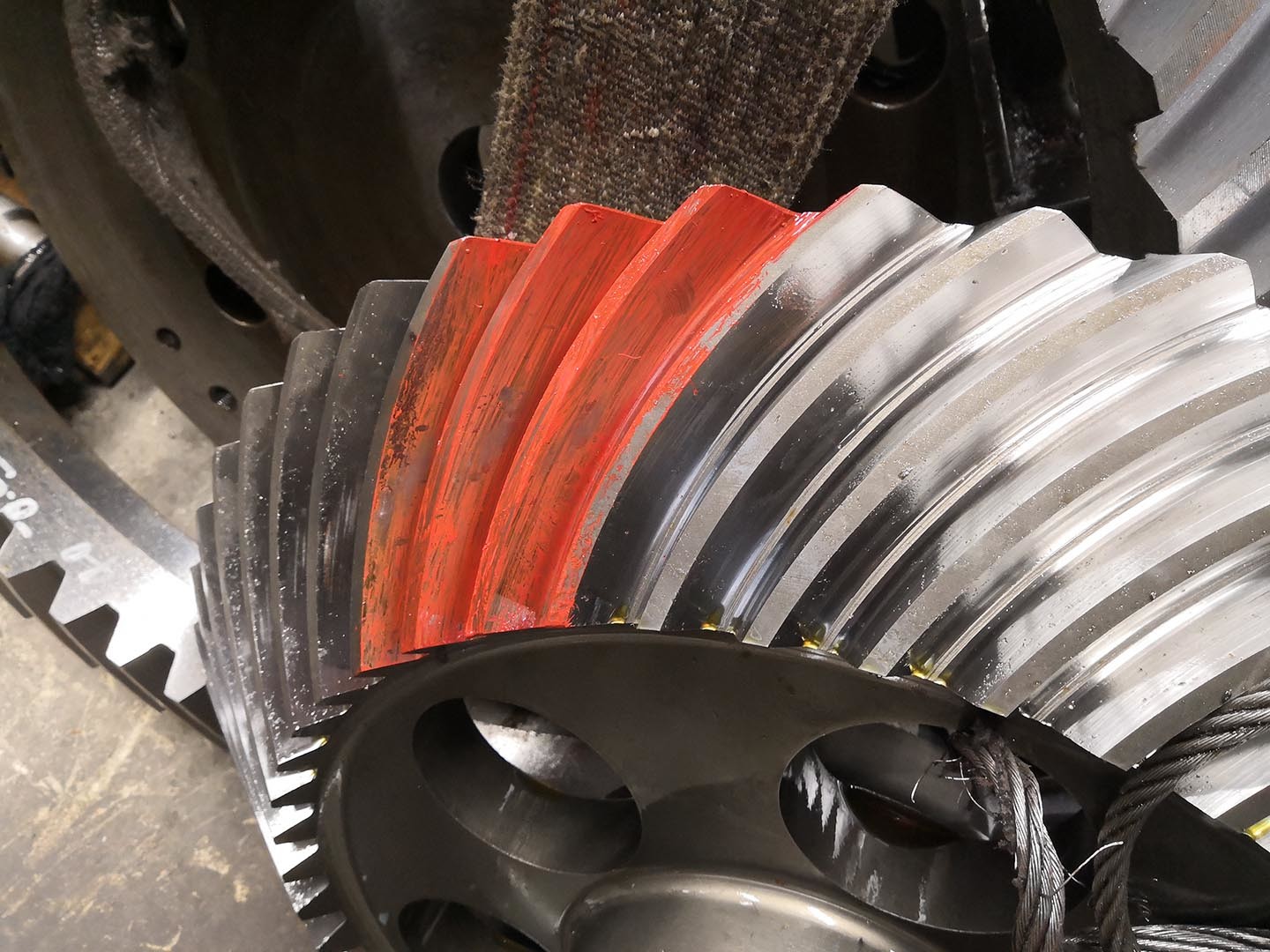

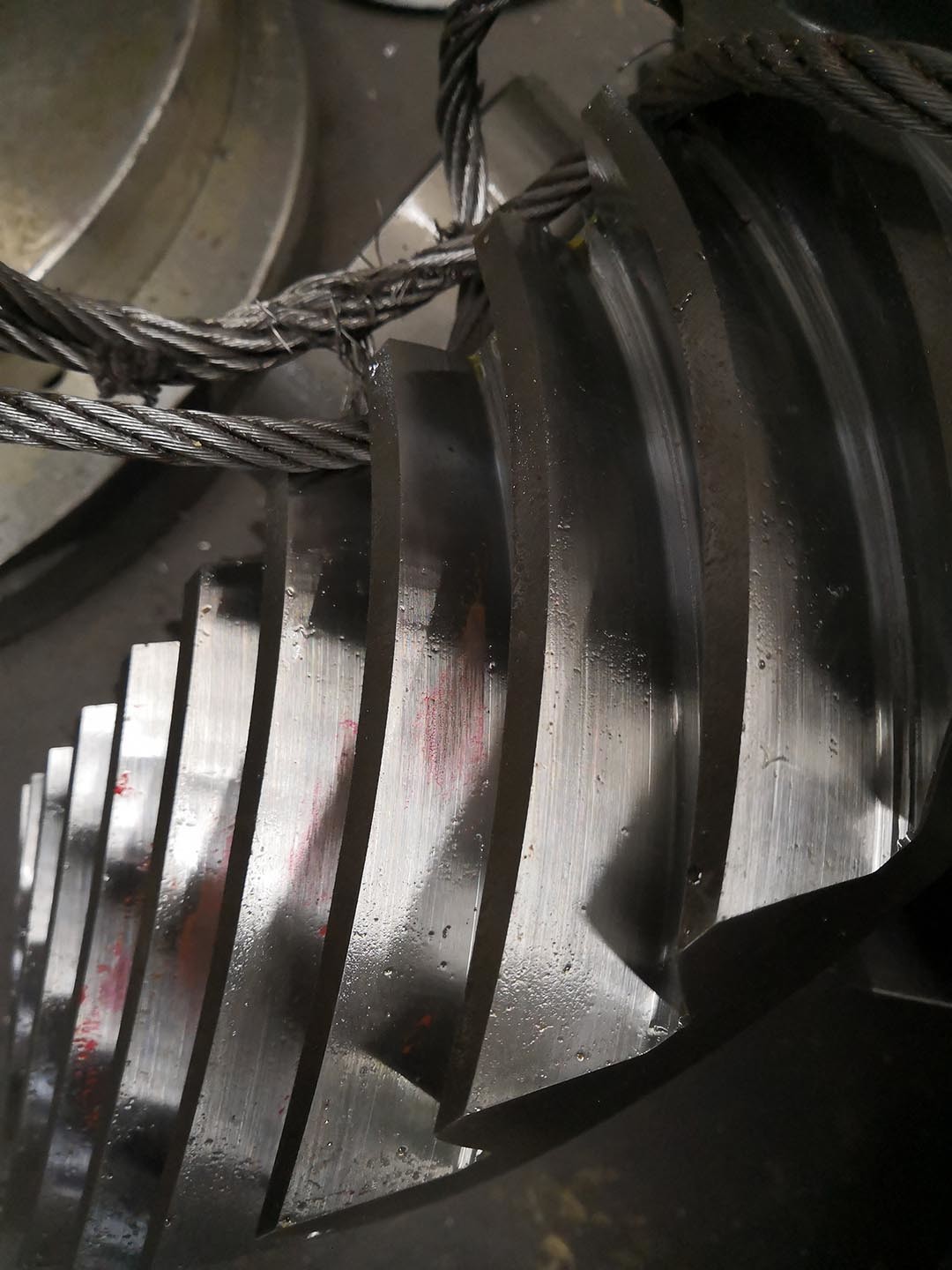

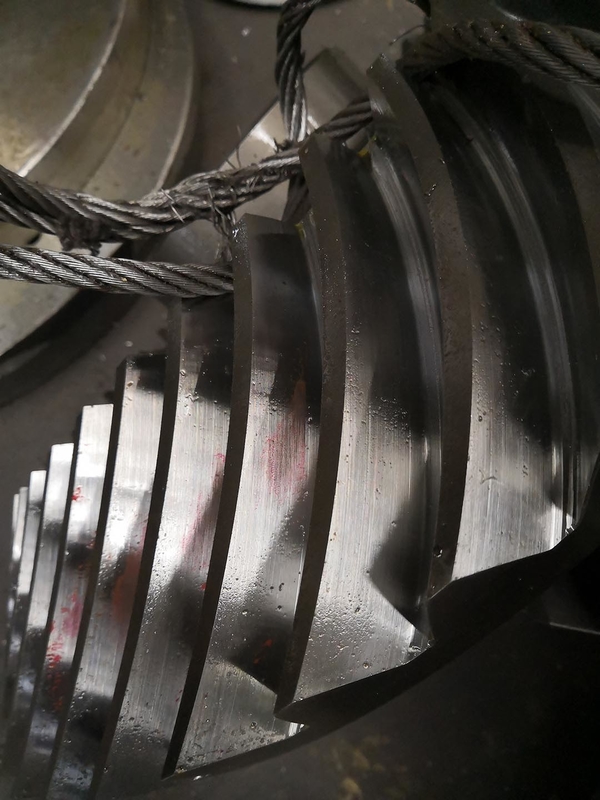

1) Fitur Gear Bevel Spiral
gigi spiral memiliki gigi yang terbentuk di sepanjang garis spiral.
jenis gigi heliks karena gigi bersudut; Namun, dengan gigi spiral gigi juga melengkung.
Gir bevel spiral memiliki kekuatan, osilasi dan tingkat kebisingan yang lebih baik daripada gigi bevel lurus.
Kelemahan dari gigi spiral bevel adalah bahwa mereka menghasilkan beban dorongan aksial.
lokasi dan dukungan yang kuat diperlukan untuk perakitan mereka.
| Produk | Set Gear Bevel Spiral |
| Disesuaikan | √ |
| Bahan | SAE 4320/ 20CrNi2MoA |
| Produksi gigi gigi | Penggilingan/Penggilingan Gir |
| Penggilingan Gigi Gear | |
| DP | 1.8 |
| Jumlah Gigi (Z) | 48 |
| Sudut Tekanan (α) | 20° |
| Sudut Heliks (β) | 35° |
| Tingkat Keakuratan Gigi | AGMA 10-11Grade |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62 HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
