| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | SB22082402 |
| Kuantitas min Order: | 2 set |
| Harga: | $300/ Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 62 Hari |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | 500 Set/bulan |
| Modul: | 14.117 | Kekasaran gigi: | Ra 0,8 |
|---|---|---|---|
| Perawatan panas: | Karburasi | Sudut nada: | 52°7'48 ̊ |
| Sudut akar: | 53°25'43" | Lebar wajah: | 220 |
| Menyoroti: | Roda gigi kerucut 48T,Modul Spiral Helical Gear 14.117,ISO 6-7 Spiral Helical Gear |
||

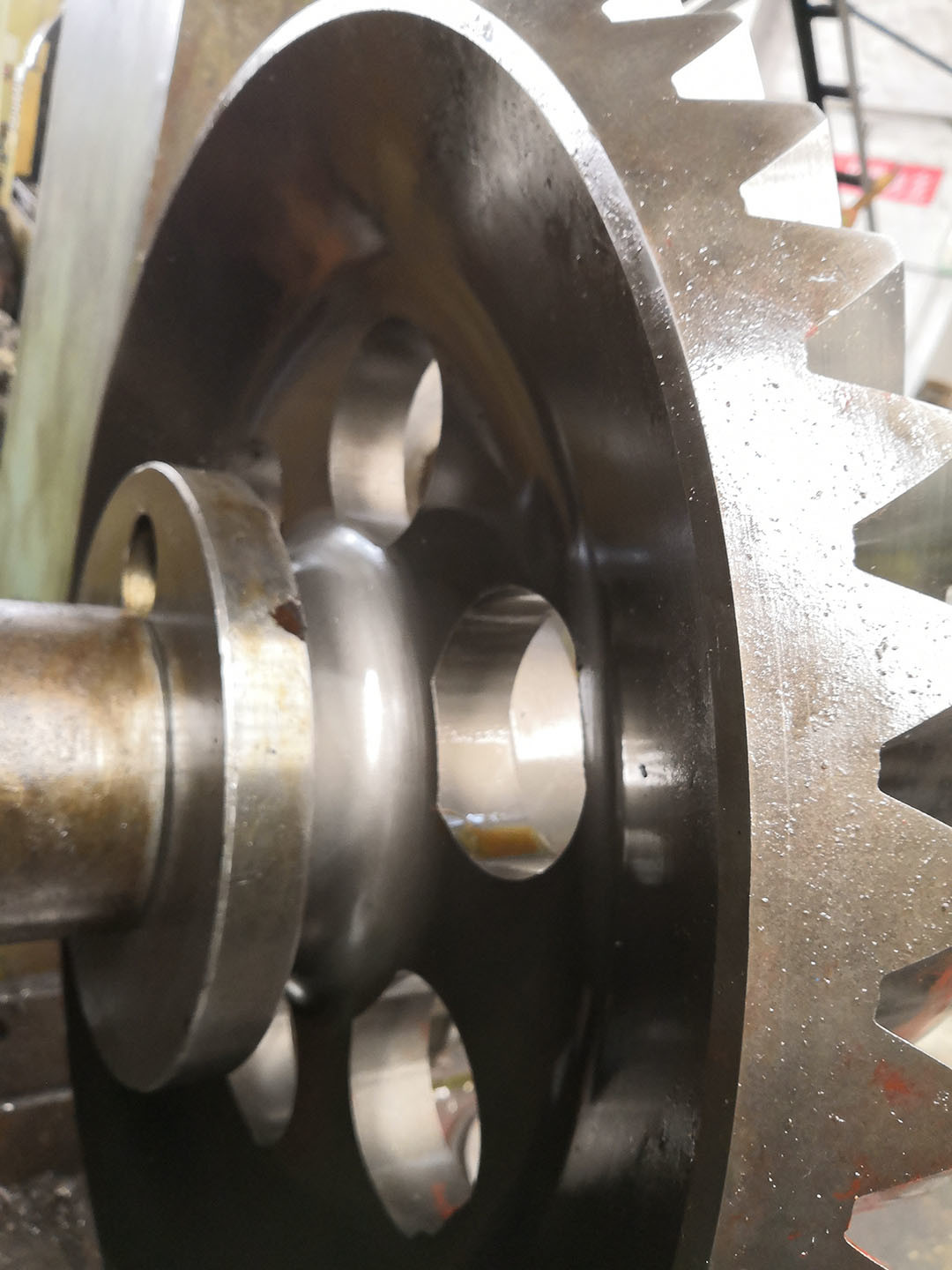

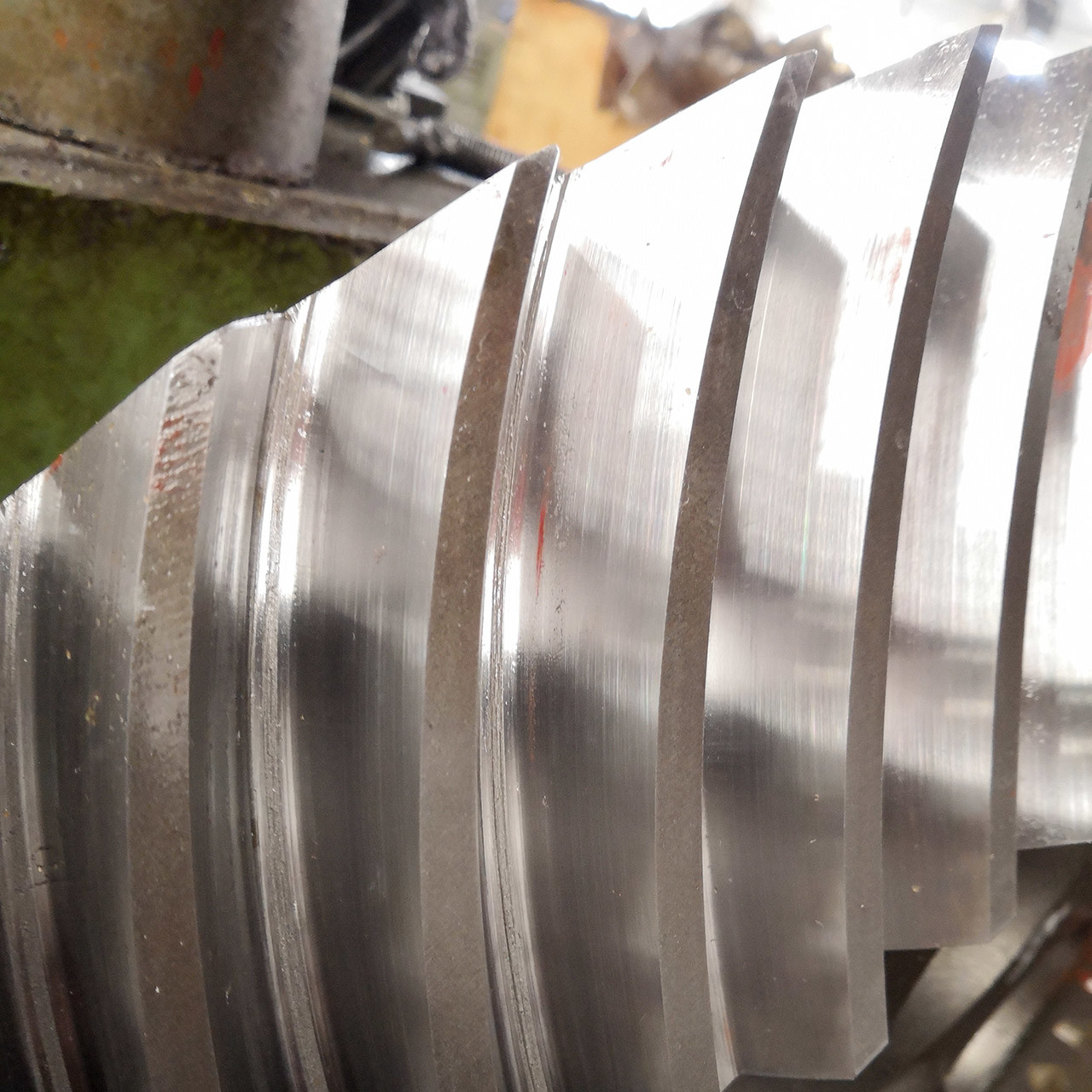

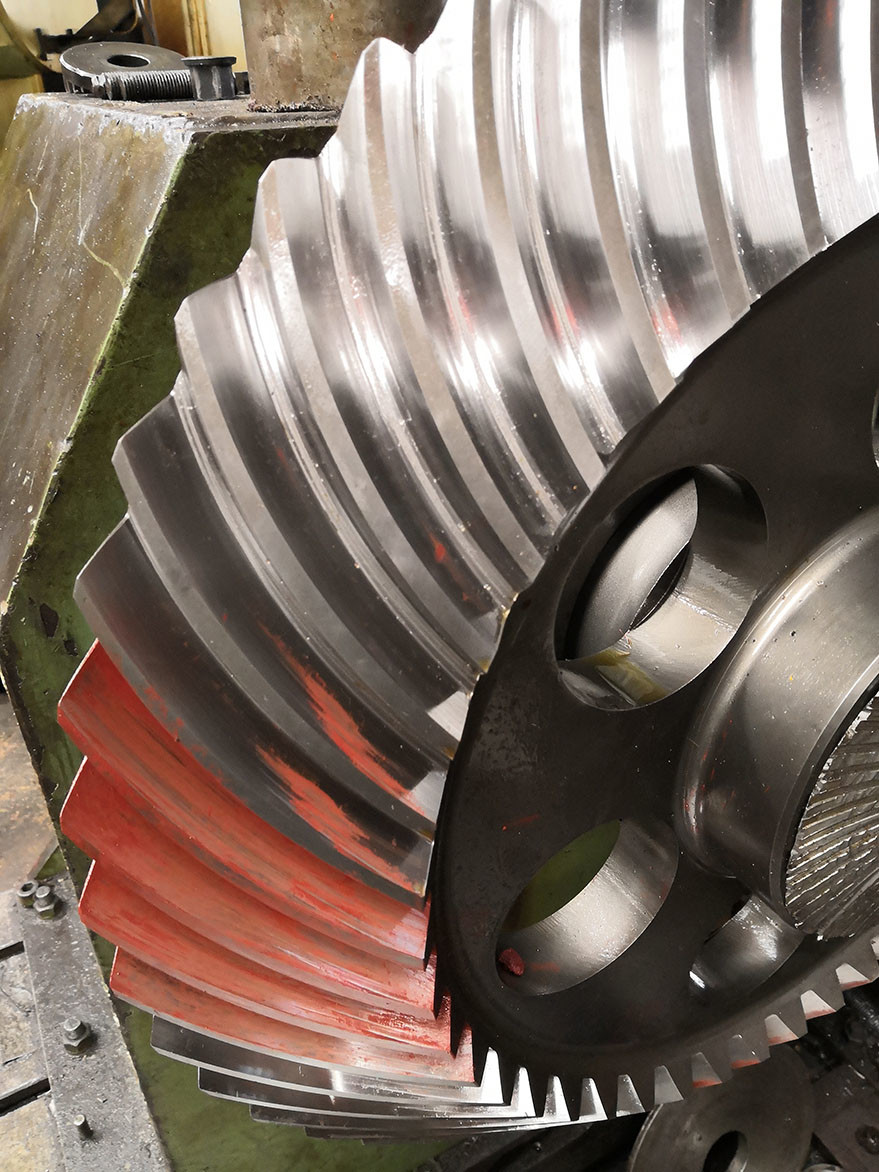

1) Deskripsi Gear Bevel Spiral
Gir spiral Bevel adalah gigi kerucut dengan gigi spiral.
Aplikasi yang paling penting dari transmisi iniadalah dalam aplikasi, mirip dengan diferensial mobil,
di mana sudut drive bergeser 90 derajat.
Spiraldesain menghasilkan getaran dan kebisingan yang lebih sedikit daripada model lurus konvensional atau gear potong lurus dengan gigi lurus.
2) Fitur Gear Bevel Spiral
Gear bevel spiral memiliki gigi yang dipotong dalam bentuk heliks dengan permukaan pitch yang kerucut.
Hal ini menghasilkan pengurangan kebisingan dan getaran melalui keterlibatan bertahap gigi spiral dengan
kontak dimulai di satu ujung gigi gigi dan secara progresif menyebar di seluruh sisi gigi.
| Produk | Set Gear Bevel Spiral |
| Disesuaikan | √ |
| Bahan | SAE 4320/ 20CrNi2MoA |
| Produksi gigi gigi | Penggilingan Gear & Penggilingan Gigi Gear |
| Penggilingan Gigi Gear | √ |
| Modul (M) | 14.117 |
| Jumlah Gigi (Z) | 37 |
| Sudut Tekanan (α) | 20° |
| Sudut Lead | 35° |
| Tingkat Keakuratan | Kelas ISO 6- 7 |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
