| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | HB22082303 |
| Kuantitas min Order: | 1 set |
| Harga: | $1000/ Set |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 75 hari |
| Syarat-syarat pembayaran: | L/C,T/T |
| Menyediakan kemampuan: | 50 Set/Bulan |
| Jenis: | Roda Gigi Silinder | Lebar: | 115 |
|---|---|---|---|
| Kekerasan: | 260-280 HB | Sudut heliks: | 22° |
| Sudut Tekanan: | 20° | Diameter Ujung: | 2100mm |
| Menyoroti: | Poros Gigi Bevel Herringbone,Suku Cadang Transmisi Herringbone,Poros Gigi Bevel Silinder |
||
| Atribut | Nilai |
|---|---|
| Jenis | Peralatan silinder |
| Lebar | 115 |
| Kekerasan | 260-280 HB |
| Sudut spiral | 22° |
| Sudut tekanan | 20° |
| Diameter ujung | 2100 mm |

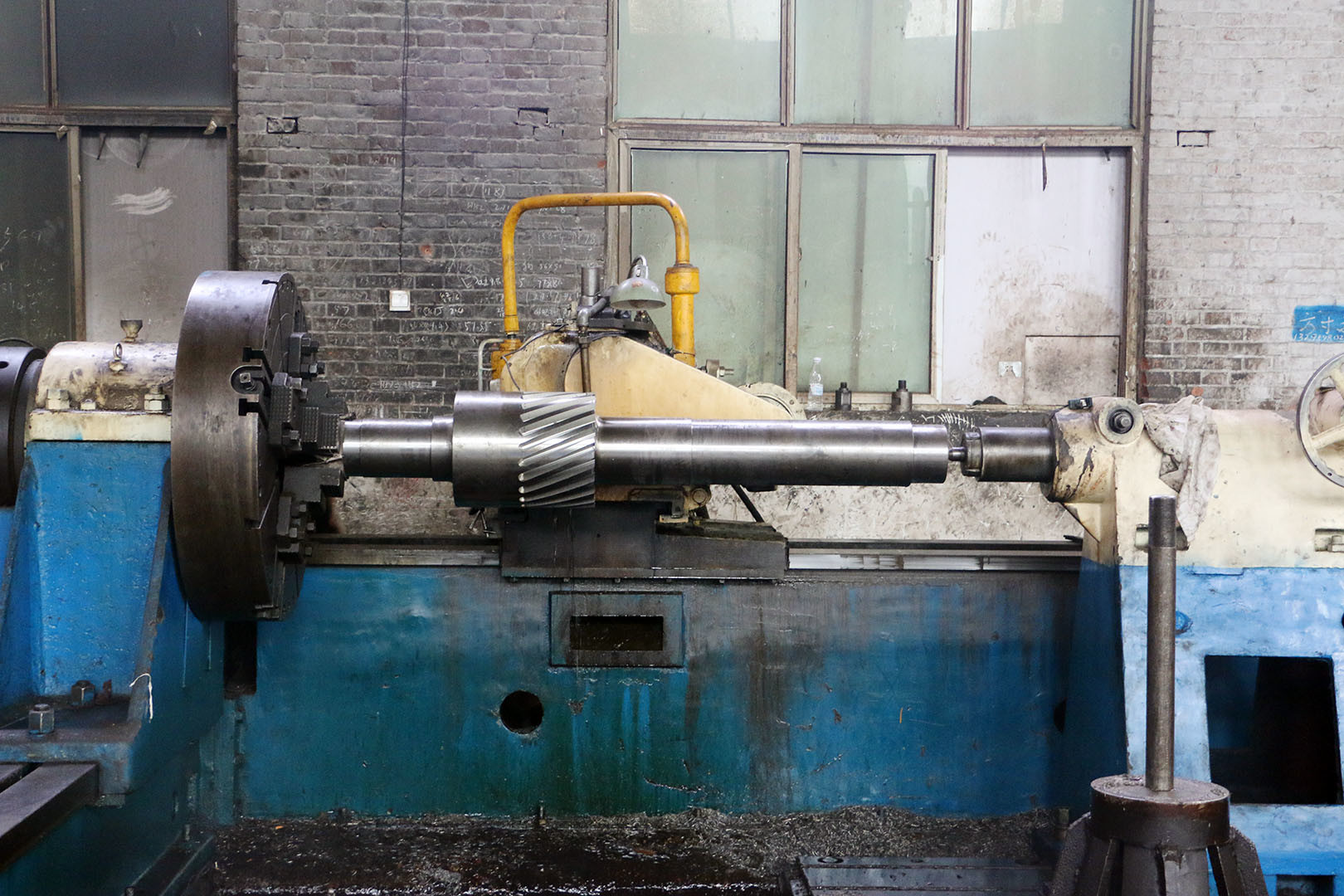

Gir tulang ikan herring mengirimkan daya dan gerak antara poros paralel yang tidak bersilang dan mungkin atau mungkin tidak memiliki alur pusat dengan setiap kelompok membentuk dua heliks berlawanan.Dua sudut helix bertemu di pusat wajah gigi untuk membentuk 'V'Dalam gigi ini, kekuatan dorongan ujung saling membatalkan.
Aplikasi yang paling umum adalah dalam transmisi daya. mereka menggunakan gigi melengkung untuk efisien, transmisi daya kapasitas tinggi.membuat mereka banyak digunakan untuk ekstrusi dan polimerisasiGir tulang ikan herring terutama digunakan dalam mesin berat.
| Produk | Peralatan Herringbone |
|---|---|
| Disesuaikan | √ |
| Jenis Profil Gir | Tulang ikan Herring |
| Produksi gigi gigi | Penggilingan Gir |
| Penggilingan Gigi Gear | Tidak ada |
| Modul (M) | 10 |
| Jumlah Gigi (Z) | 16 |
| Sudut Tekanan (α) | 20° |
| Sudut Heliks (β) | Adat |
| Tingkat Keakuratan Gigi | Kelas ISO 8-9 |
| Pengolahan Panas | Memadamkan & Mengeraskan |
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM 439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
