| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | SB22112203 |
| Kuantitas min Order: | 2 set |
| Harga: | $700/ Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 62 Hari |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | 500 Set/bulan |
| Lebar: | 120MM | Jenis Profil: | Gleason |
|---|---|---|---|
| Ketidakseimbangan: | Ra 0,8 | Diameter luar: | 365 |
| Pengolahan: | Power Skiving | Merek: | OEM |

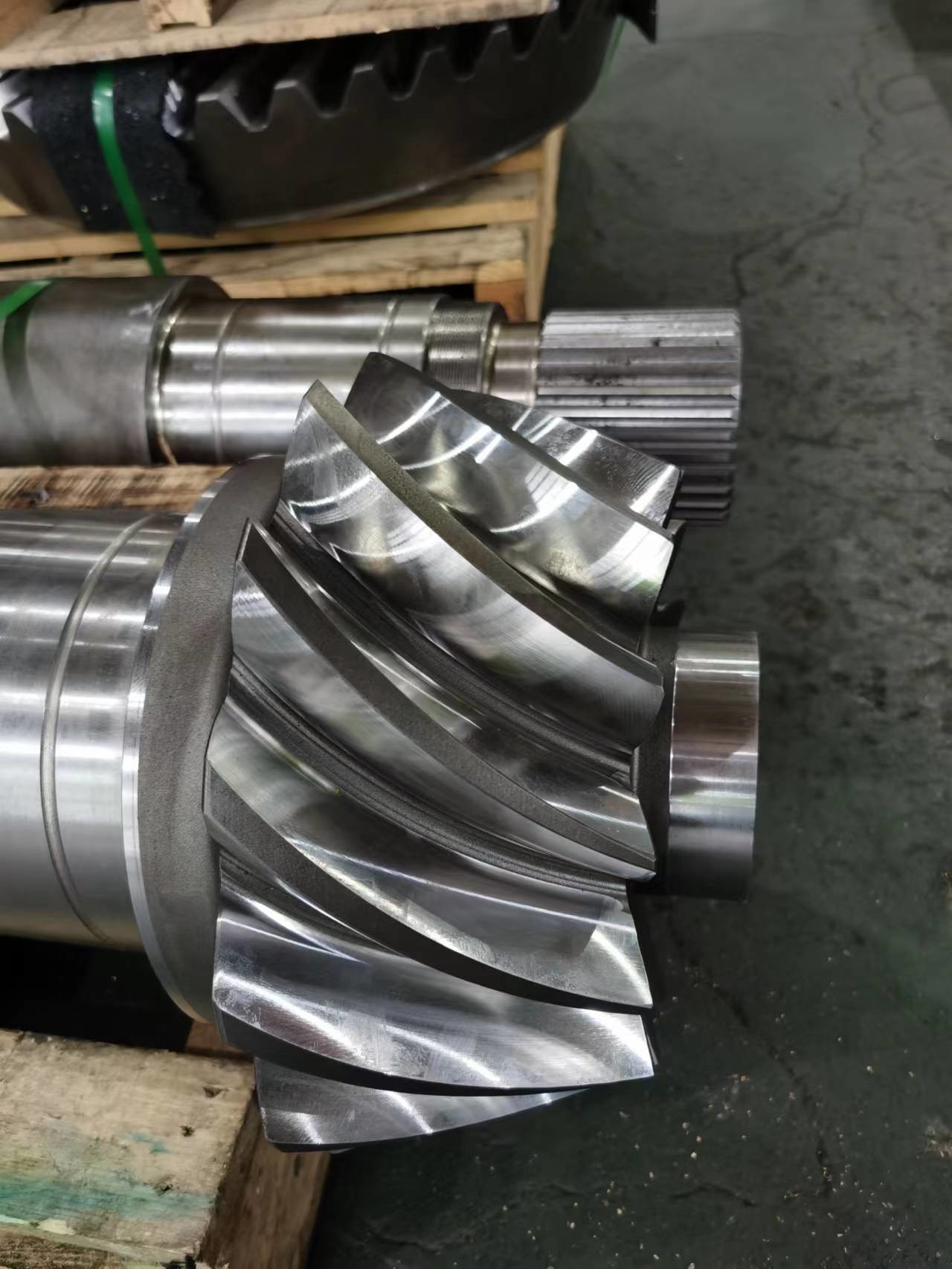

| Menyoroti: | Pinion Tangan Kanan Spiral Bevel Gear,Spiral Bevel Gears Dengan Eksternal Spline,Drive Shaft Spiral Bevel Gears |
||
1) Arah Spiral Bevel Gear
a) Tangan kanan
Gear miring spiral tangan kanan adalah salah satu di mana setengah luar gigi miring ke arah arah jarum jam.
b) Tangan kiri
Gear miring spiral tangan kiri adalah salah satu di mana setengah luar gigi miring ke arah arah jarum jam.
2) Apa itu power skipping?
Power skiving adalah proses pemotongan terus menerus yang memungkinkan pemesinan dilakukan dalam satu setup.
Kemungkinan untuk mengolah komponen lengkap dalam mesin multi-tugas atau pusat pengolahan dalam satu setup
memperpendek waktu produksi, meningkatkan kualitas.
| Produk | Gear Bevel Spiral dengan Splines Eksternal |
| Disesuaikan | √ |
| Bahan | 17CrNiMo6/18CrNiMo7 |
| Produksi gigi gigi | Penggilingan Gear & Penggilingan Gigi Gear |
| Penggilingan Gigi Gear | √ |
| DP | 2.54 |
| Jumlah Gigi (Z) | 14T |
| Sudut Tekanan (α) | 20° |
| Sudut Heliks (β) | 35° |
| Tingkat Keakuratan Gigi | Kelas ISO 6/ AGMA 11Kelas |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62HRCV |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
