| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | SB22112701 |
| Kuantitas min Order: | 2 set |
| Harga: | $270/ Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 62 Hari |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | 500 Set/bulan |
| Sudut Tekanan: | 20° | Sudut Poros: | 90° |
|---|---|---|---|
| Sudut heliks: | 35° | Bahan: | 17CrNiMo6 |
| Lebar wajah: | 70 | Tipe Profie: | Gleason |
| Menyoroti: | Gear Transmisi Bevel Gear Set,Penggilingan Gigi Spiral Baja,17CrNiMo6 Spiral Bevel Gears |
||

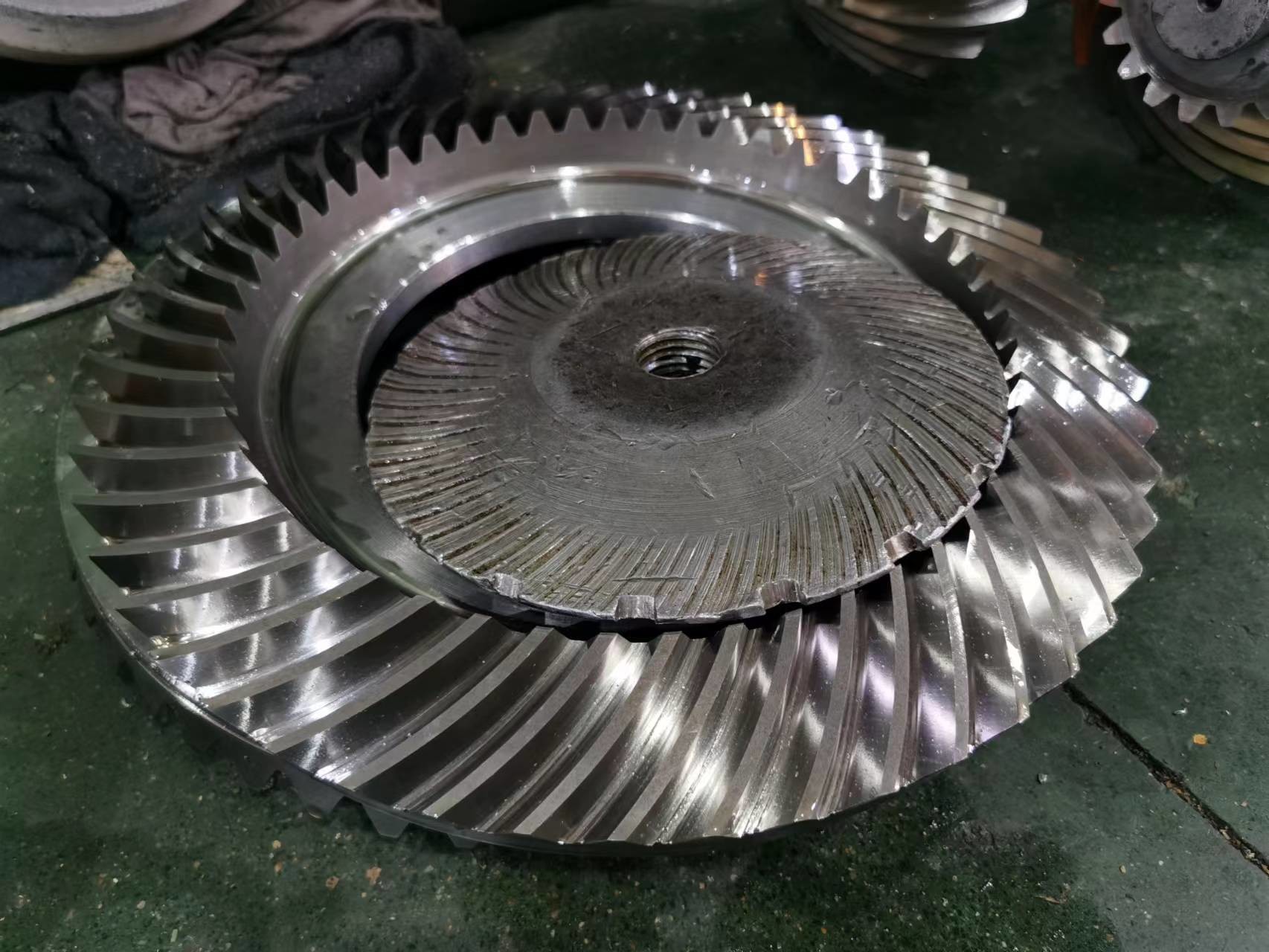

1) Deskripsi Produksi Gear spiral bevel
Módulo Gleason: 0,8 sampai 30
Tipe: tipe Gleason y Klingelnberg, lebih suka tipe Gleason
Diameter maksimum gigi: 2000 mm
Diameter maksimum poros pinon: 200 mm
Elaborasi sendiri dan perhitungan ringkasan menurut metode Gleason
Selalu lebih baik menyediakan jarak pemasangan.
Perbandingan jarak kontak pada mesin uji Gleason
Perbaikan peralatan akhir setelah perawatan panas.
| Produk | Set Gear Bevel Spiral |
| Disesuaikan | √ |
| Bahan | 17CrNiMo6 |
| Produksi gigi gigi | Penggilingan Gir |
| Penggilingan Gigi Gear | |
| DP | 5 |
| Jumlah Gigi (Z) | 62T |
| Sudut Tekanan (α) | 20° |
| Sudut Heliks (β) | 35° |
| Tingkat Keakuratan Gigi | Kelas ISO 7/ AGMA 11Kelas |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62HRCV |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
