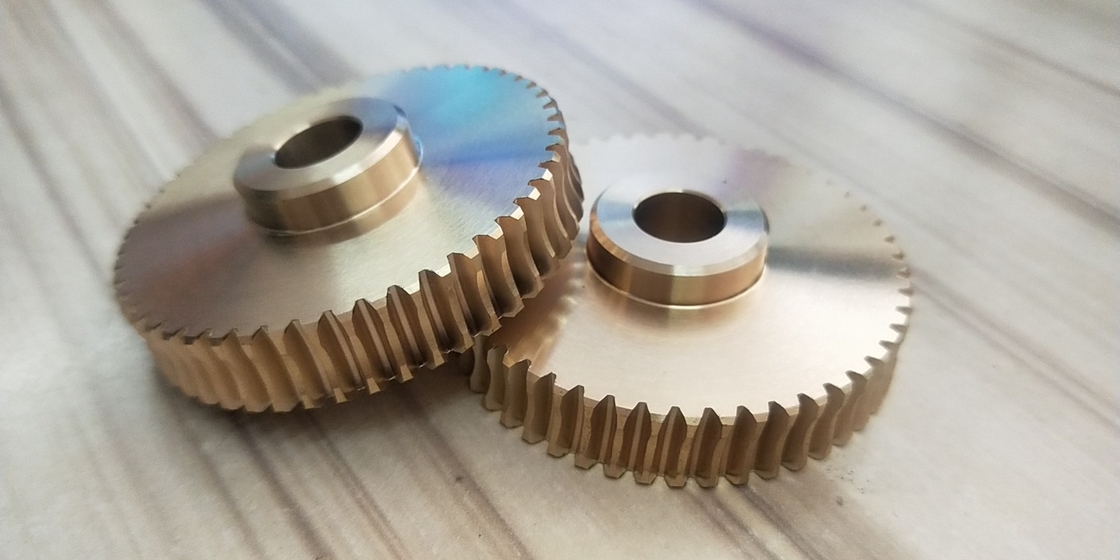

Roda Gigi Cacing Paduan Perunggu Set Suku Cadang Transmisi 62 HRC

Suku Cadang Transmisi Roda Gigi Cacing Paduan Perunggu

1) Fitur Struktural
1. Bagian Cacing
Cacing menyerupai sekrup dalam bentuk dan merupakan poros berbentuk heliks. Sudut ulirnya (sudut antara garis heliks dan sumbu cacing)

adalah faktor kunci yang memengaruhi efisiensi transmisi dan kinerja penguncian sendiri. Umumnya, semakin kecil sudut ulir,

semakin rendah efisiensi transmisi, tetapi semakin baik kinerja penguncian sendiri.
2. Bagian Roda Gigi Cacing
Roda gigi cacing adalah roda gigi silindris dengan permukaan gigi melengkung. Ia berpasangan dengan cacing, dan roda gigi cacing biasanya memiliki jumlah gigi yang relatif besar.

Material roda gigi cacing umumnya perunggu dan material lainnya. Hal ini karena perunggu memiliki ketahanan aus dan sifat anti-gesekan yang baik.

Selama proses transmisi cacing-roda gigi cacing, terdapat gesekan relatif antara cacing dan roda gigi cacing. Material perunggu dapat mengurangi

keausan yang disebabkan oleh gesekan geser ini. Misalnya, dalam beberapa sistem transmisi dengan persyaratan presisi tinggi, seperti mekanisme pengindeksan dari

alat mesin, roda gigi cacing perunggu dapat memastikan kelancaran dan akurasi transmisi.

2) Prinsip Kerja
1. Arah Transmisi Daya
Biasanya, cacing adalah bagian penggerak, dan roda gigi cacing adalah bagian yang digerakkan. Ketika cacing berputar, gigi heliks dari cacing

akan mendorong gigi roda gigi cacing, menyebabkan roda gigi cacing berputar. Metode transmisi ini dapat mencapai pengurangan kecepatan rasio tinggi.
2. Proses Perpasangan
Perpasangan cacing dan roda gigi cacing adalah kombinasi dari gerakan geser dan menggelinding. Gigi heliks dari cacing meluncur pada permukaan gigi dari

roda gigi cacing, dan juga ada komponen menggelinding. Metode perpasangan ini menyebabkan transmisi cacing-roda gigi cacing menghasilkan sejumlah tertentu

panas saat mentransmisikan daya. Terutama dalam kasus transmisi beban tinggi dan kecepatan tinggi, langkah-langkah pembuangan panas perlu dipertimbangkan.

3) Keuntungan

a) Rasio Transmisi Besar: Transmisi roda gigi cacing dapat dengan mudah mencapai rasio transmisi yang besar.

b) Struktur Kompak: Dibandingkan dengan beberapa metode transmisi lainnya, perangkat transmisi roda gigi cacing dapat mencapai transmisi daya yang kompleks

dalam ruang yang relatif kecil.

c) Properti Penguncian Sendiri (dalam kasus tertentu): Ketika sudut ulir cacing lebih kecil dari sudut gesekan ekuivalen dari material,

transmisi roda gigi cacing memiliki properti penguncian sendiri.
