| Tempat asal | CINA |
| Nama merek | YIZGEAR |
| Nomor model | IG23010101 |

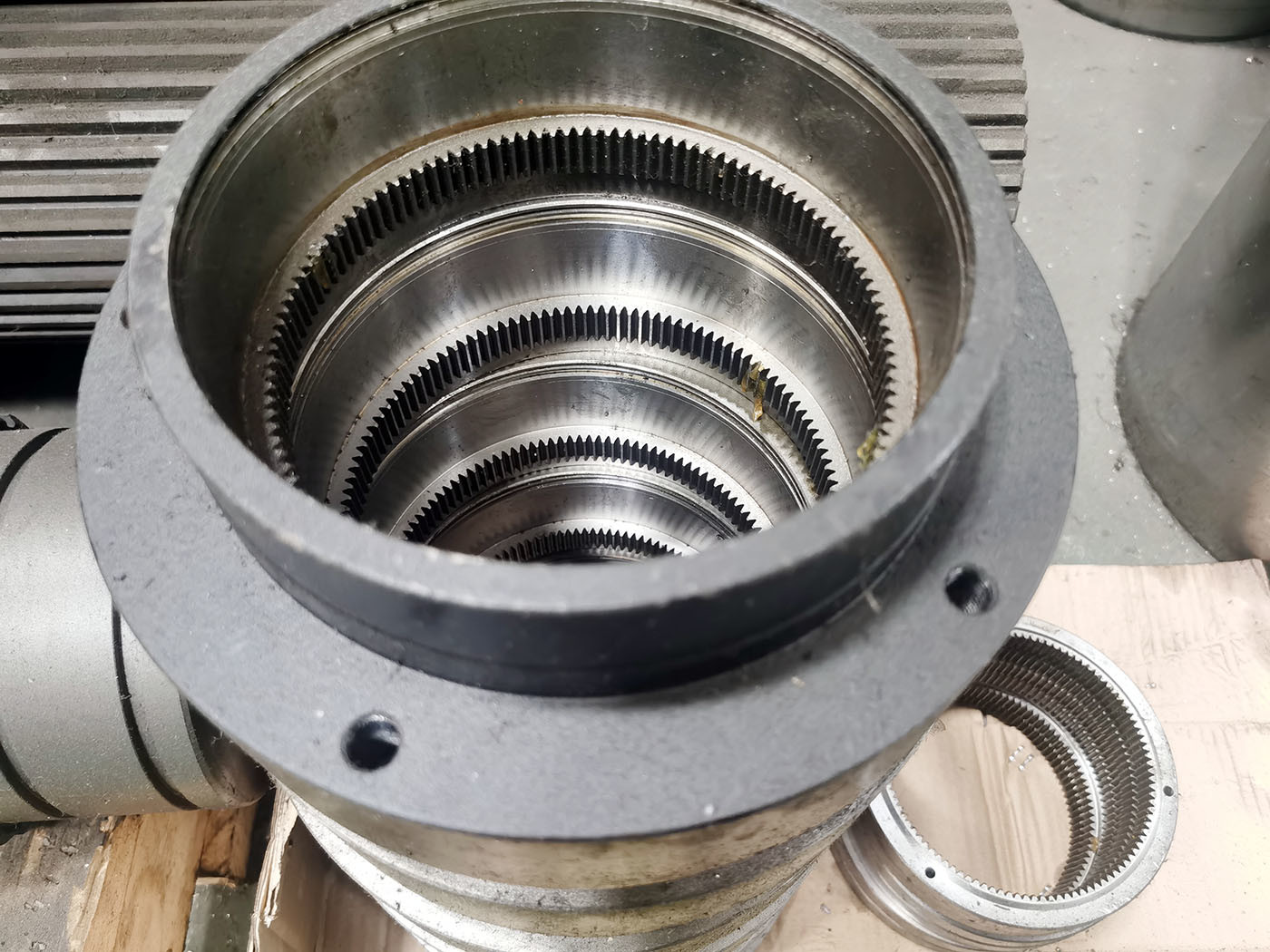

AISI 4140 Gear Forming Forged Internal Spur Gear Transmission Gears
1) Descripción del engranaje interno (Deskripsi peralatan dalam)
Girang internal/girang bulat yang memiliki gigi di permukaan internal pinggirnya.
Peralatan internal selalu terhubung dengan peralatan eksternal.
2) Características del engranaje interno (Caracteristik mesin dalam)
a) Pada gigi dari dua gigi eksternal, rotasi terjadi dalam arah yang berlawanan.
Ketika menggerakkan sebuah gigi internal dengan gigi eksternal, rotasi terjadi ke arah yang sama.
b) Peralatan internal dioperasikan oleh peralatan kecil eksternal.
c) Memungkinkan desain kompak dari sistem mesin.
| Produk | Peralatan internal |
| Disesuaikan | √ |
| Jenis Profil Gir | Peralatan silinder |
| Pabrik gigi gigi | Pembentukan Gear |
| Penggilingan Gigi Gear | * Jika diperlukan |
| Modul (M) | 2 |
| Jumlah Gigi (Z) | Adat |
| Sudut Tekanan (α) | 20° |
| Sudut Heliks (β) | 0 |
| Tingkat Keakuratan Gigi | Kelas ISO 8-9 |
| Pengolahan Panas | Memadamkan & Mengeraskan |
| Kekerasan | 230-260 HB |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
