| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | SS23032501 |
| Kuantitas min Order: | 5 buah |
| Harga: | $150.0/Piece |
| Kemasan rincian: | Peti kayu lapis |
| Waktu pengiriman: | 55 Hari |
| Syarat-syarat pembayaran: | L/C, T/T, Western Union, D/P |
| Menyediakan kemampuan: | 1000 Potongan/Bulan |
| Jenis Profil: | Libatkan Spline | Kekerasan: | 50-55 HRC |
|---|---|---|---|
| Diameter luar: | 207.2 | Lapangan Diameter: | 200 |
| Diameter Kecil: | 191.2 | Diameter Akar: | 118.98 |
| Menyoroti: | Poros Gigi Spline Involute Kekuatan Tinggi,DIN 5480 Poros Gigi Spline Involute,Poros Gigi Spline Involute 30° |
||

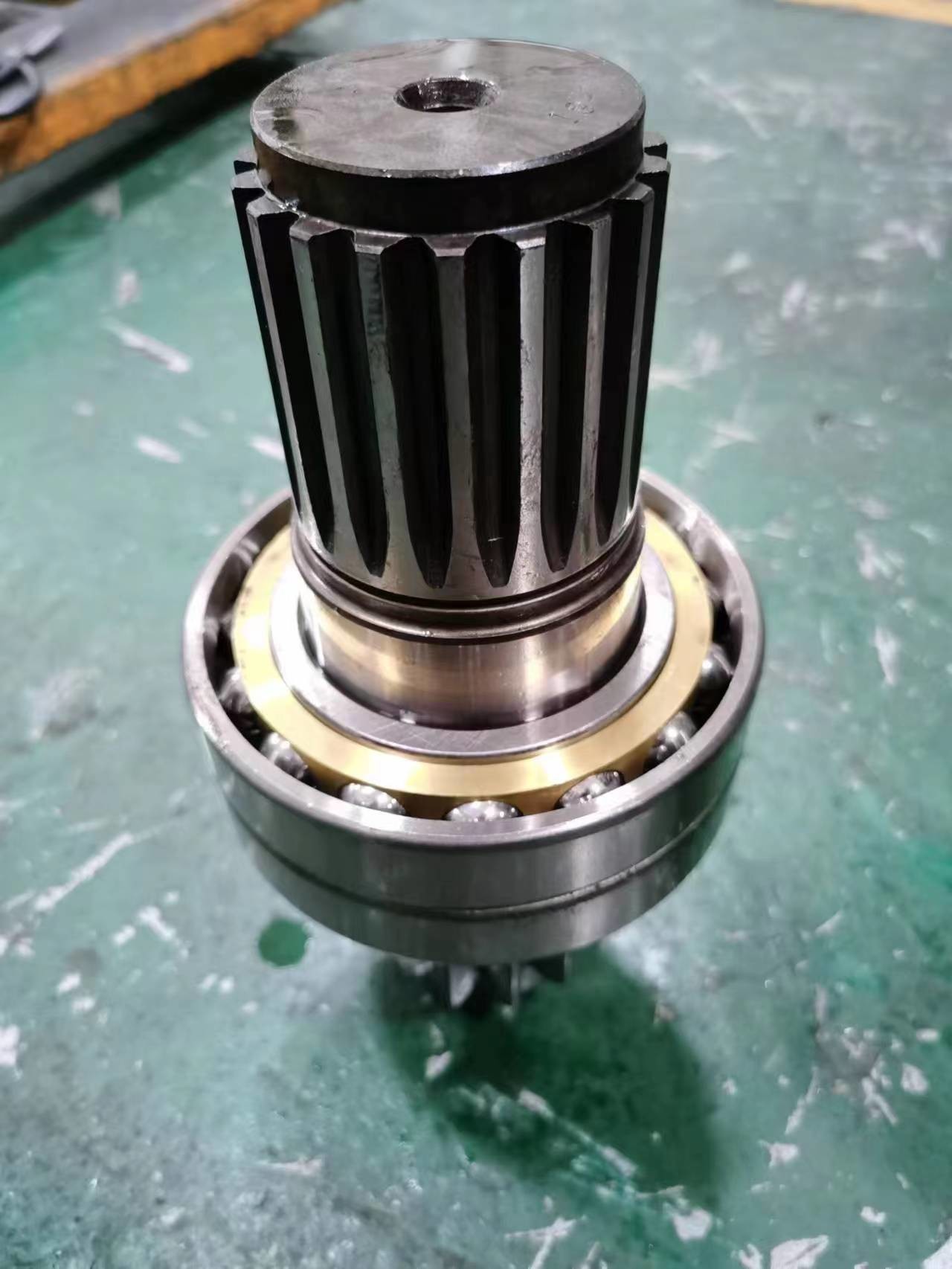

Kekuatan tinggi Involute Spline Shaft Untuk Planet Gear System
Tambahan: 3,6 mm
Pengurangan: 4,4 mm
Standar: DIN 5480
Jumlah gigi: 25
Sudut tekanan: 30°
1) Jenis-jenis Spline Shaft
a) Spline kunci paralel (Internal & Eksternal)
b) Involute splines (Internal & Eksternal)
c) coronated splines (Internal & Eksternal)
d) Serrations (Internal & Eksternal)
2) Deskripsi poros Spline
Spline shaft adalah elemen dalam konfigurasi mekanis, yang dimaksudkan untuk mengirimkan torsi.
Sebuah poros spline mencapai transmisi torsi dengan berpasangan dengan lubang splined betina,
atau bentuk lain dari komponen perekat yang bekerja untuk menghambat gerakan ke arah luar
di luar jalur linier konfigurasi.
| Produk | Involve Spline Shaft |
| Disesuaikan | √ |
| Jenis Profil Gir | Spline |
| Pabrik gigi gigi | Penggilingan Spline/ Penggilingan Spilne |
| Penggilingan Gigi Gear | √ |
| Modul (M) | Adat |
| Jumlah Gigi (Z) | Adat |
| Sudut Tekanan (α) | 30° |
| Sudut Heliks (β) | |
| Tingkat Keakuratan Gigi | Kelas ISO 6-7 |
| Pengolahan Panas | Involve Spline Shaft |
| Kekerasan permukaan | 50-55 HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
