| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | SB23032601 |
| Kuantitas min Order: | 2 set |
| Harga: | $800/ Piece |
| Kemasan rincian: | Peti kayu lapis |
| Waktu pengiriman: | 62 Hari |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | 500 set/bulan |
| Arah: | Tangan kanan | Sudut Poros: | 90° |
|---|---|---|---|
| Sudut heliks: | 35° | Kekerasan: | 220-260 HB |
| Gigi Gigi: | 53 | Bahan: | 20CrNi2MoA |
| Menyoroti: | SAE 4320 Steel Spiral Bevel Gear,Steel Spiral Bevel Gear Milling,20 Modul Spiral Bevel Gear |
||
Sudut heliks: 35°
Sudut tekanan: 20°
Metode Pembuatan Gelason
Koefisien tambahan 0.85
Koefisien clearance 0.188
Diameter Pitch 1.27
Pitch melingkar 62.832

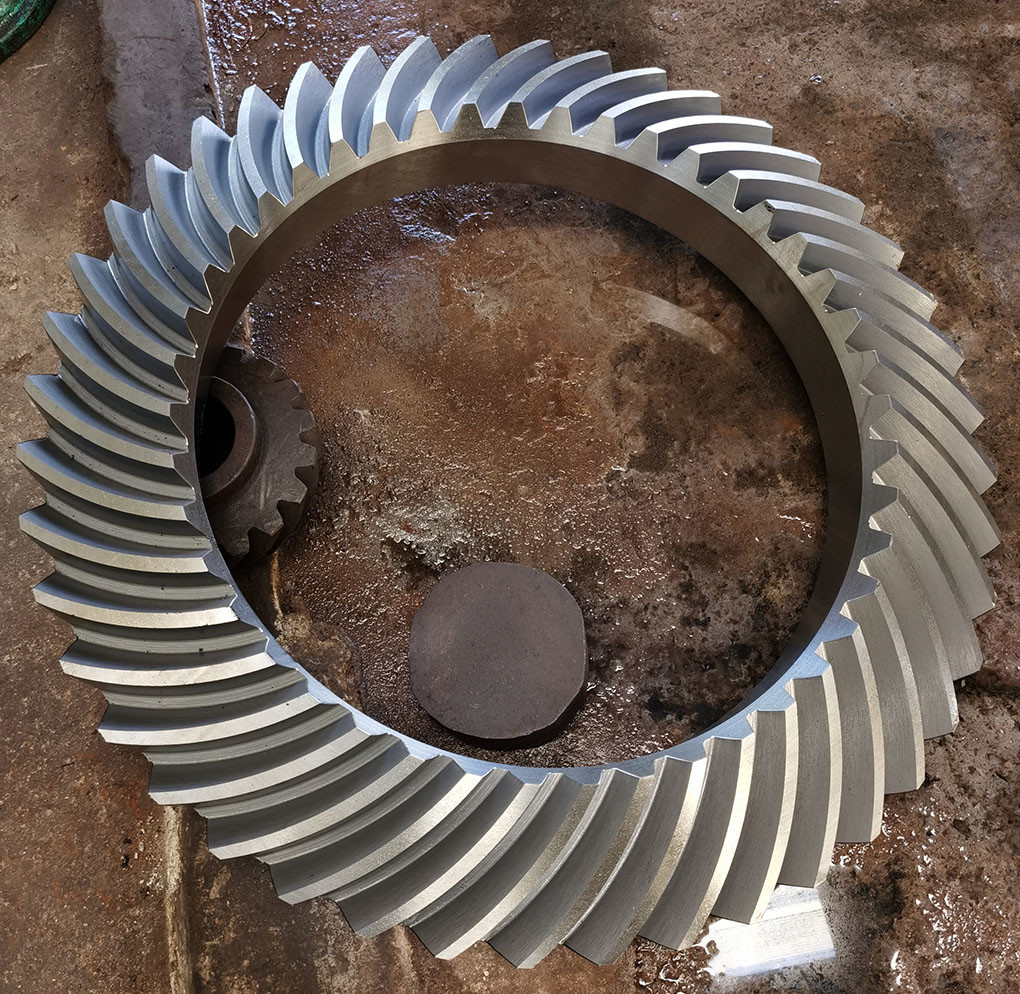

1) Ciri-ciri gigi spiral bevel
Set gear spiral bevel harus diganti berpasangan.
Kedua gigi tangan kiri dan kanan harus diganti bersama.

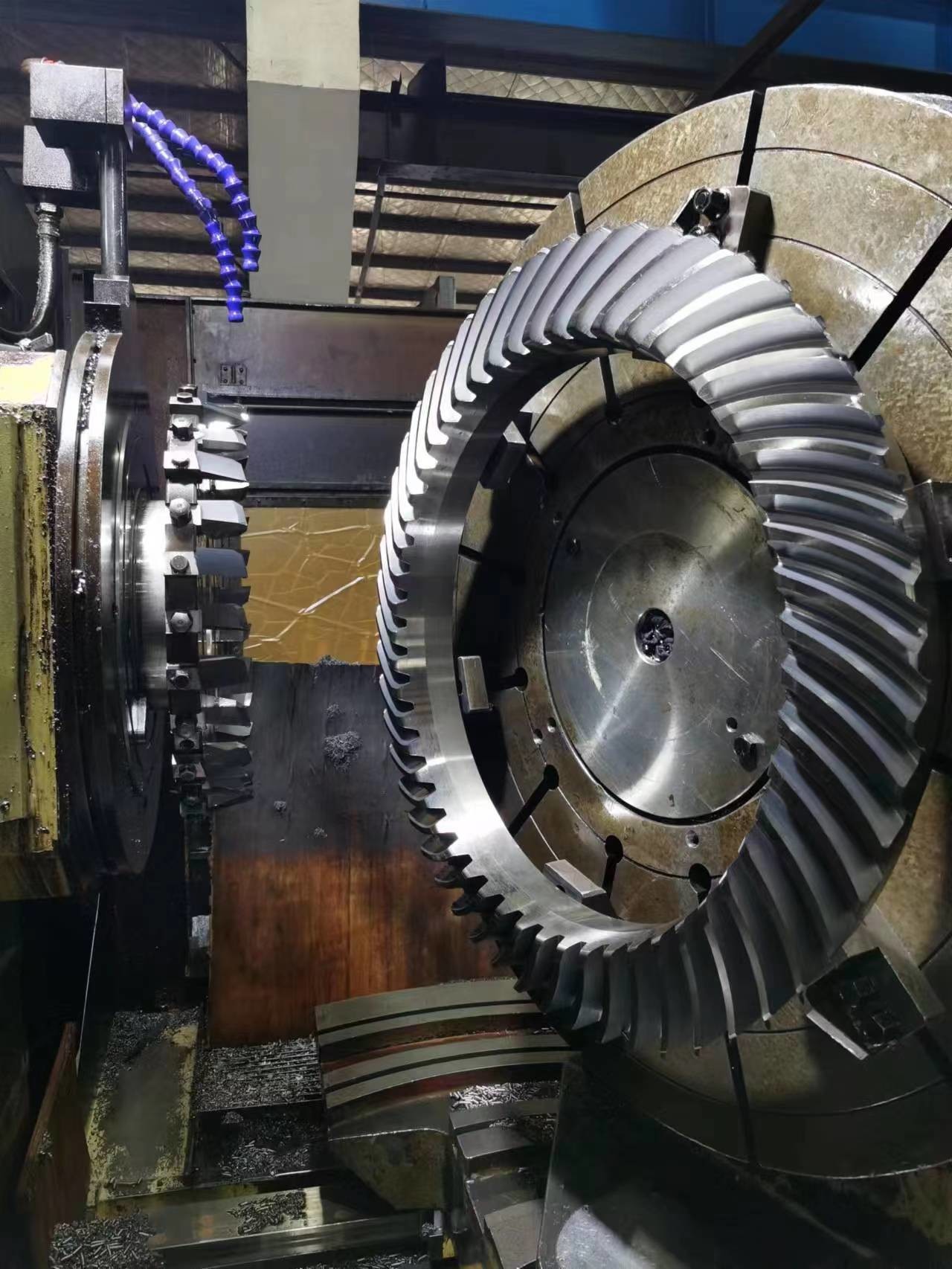

2) Produksi Spiral Bevel Gear
Gear Bevel Spiral yang diproduksi oleh Gear milling dan Gear grinding.
| Produk | Gear Bevel Spiral dengan Splines Internal |
| Disesuaikan | √ |
| Bahan | SAE 4320/ 20CrNi2MoA |
| Produksi gigi gigi | Penggilingan Gear & Penggilingan Gigi Gear |
| Penggilingan Gigi Gear | √ |
| Modul | 20 |
| Jumlah Gigi (Z) | 53 |
| Sudut Tekanan (α) | 20° |
| Sudut Heliks (β) | 35° |
| Tingkat Keakuratan Gigi | Kelas ISO 6/ AGMA 11Kelas |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
