| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Sertifikasi: | QC |
| Nomor model: | SP23102501 |
| Kuantitas min Order: | 5 BUAH |
| Harga: | $300/ Piece |
| Kemasan rincian: | Peti kayu lapis |
| Waktu pengiriman: | 60 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 500 set/bulan |
| Bahan: | DIN 17CrNiMo6 | Perawatan panas: | Karburasi |
|---|---|---|---|
| Kekerasan: | 58-62 HRC | Ketidakseimbangan: | Ra 0,8~Ra 1,6 |
| Modul: | 5 | Nomor Gigi Gigi: | 35T |
| Menyoroti: | set gear spiral bevel |
||

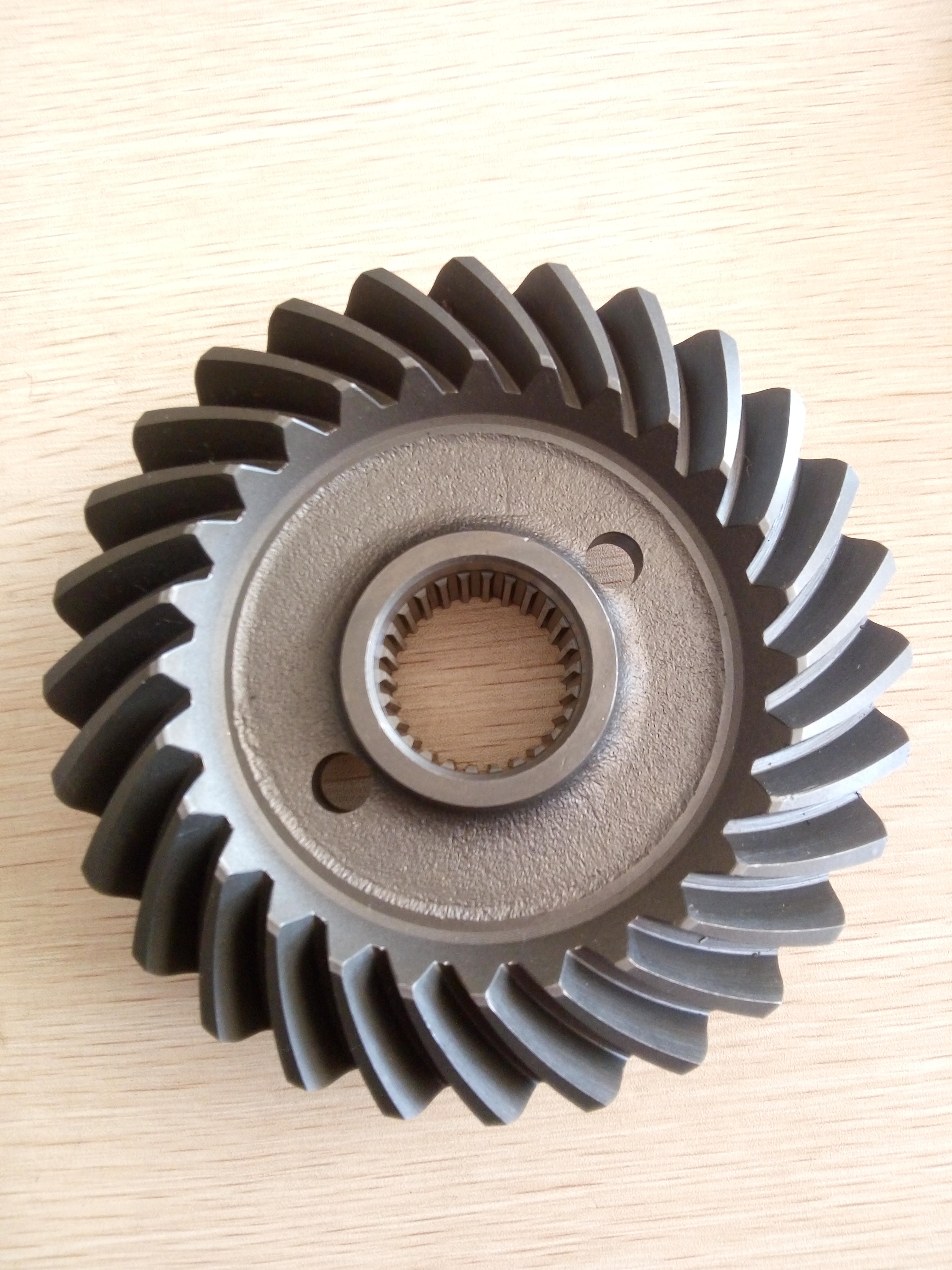

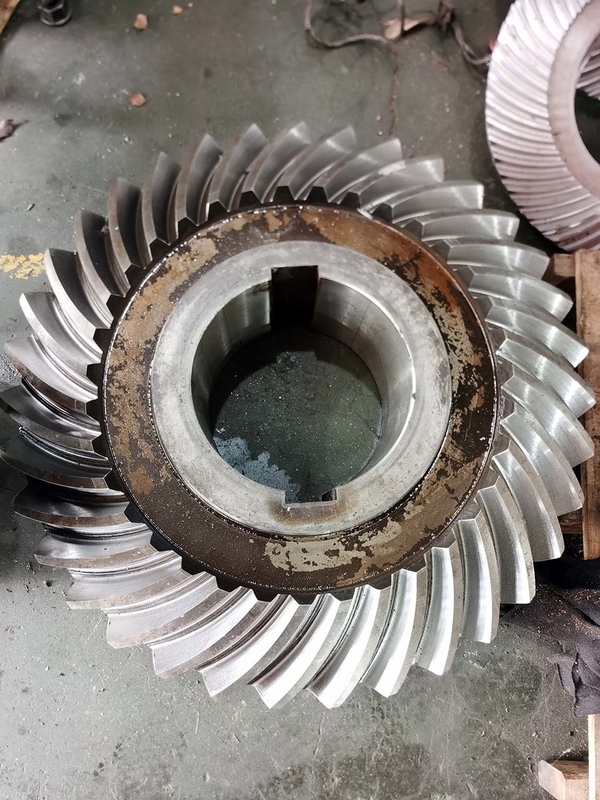

Gear Teeth Grinding Spiral Bevel Gear Set AGMA Kelas 10-11
Gir bevel spiral adalah jenis gigi bevel yang memiliki gigi melengkung, yang dikenal sebagai spiral, pada wajah gigi.
Mereka digunakan untuk mentransmisikan daya dan gerak antara poros yang bersilang pada sudut tertentu, biasanya 90 derajat.
Gir bevel spiral banyak digunakan dalam berbagai aplikasi seperti diferensial otomotif, mesin industri,
sistem propulsi kapal, dan peralatan transmisi daya.
Ciri khas gigi bevel spiral adalah profil gigi berbentuk spiral.
Berbeda dengan gigi bevel lurus, yang memiliki gigi lurus yang bersilang pada sumbu gigi, gigi bevel spiral memiliki gigi yang melengkung atau berbentuk heliks.
Kelengkungan ini memungkinkan keterlibatan gigi secara bertahap, menghasilkan operasi yang lebih halus dan lebih tenang dibandingkan dengan gigi bevel lurus.
| Produk | Set Gear Bevel Spiral |
| Disesuaikan | √ |
| Jenis Profil | 18CrNiMo7/17CrNiMo6 |
| Produksi | Penggilingan/Penggilingan Gir |
| Diameter Pitch | 5 |
| Jumlah Gigi (Z) | 35 |
| Sudut Tekanan (α) | 20° |
| Sudut Heliks (β) | 35° |
| Tingkat Keakuratan Gigi | AGMA 10-11Grade |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62 HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
