| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Sertifikasi: | QC |
| Nomor model: | SP23102502 |
| Kuantitas min Order: | 5 BUAH |
| Harga: | $300/ Piece |
| Kemasan rincian: | Peti kayu lapis |
| Waktu pengiriman: | 60 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 500 set/bulan |
| Diameter luar: | 180mm | Sudut Poros: | 90° |
|---|---|---|---|
| Kekerasan: | 58-62 HRC | Metode Manufaktur: | Penggilingan Gigi |
| DP: | 5 | Lubang bagian dalam: | 65mm |
| Menyoroti: | Karubrisasi Pengolahan panas Spiral Bevel Gear,Pinion Spiral Bevel Gear,Set gear spiral 180mm |
||

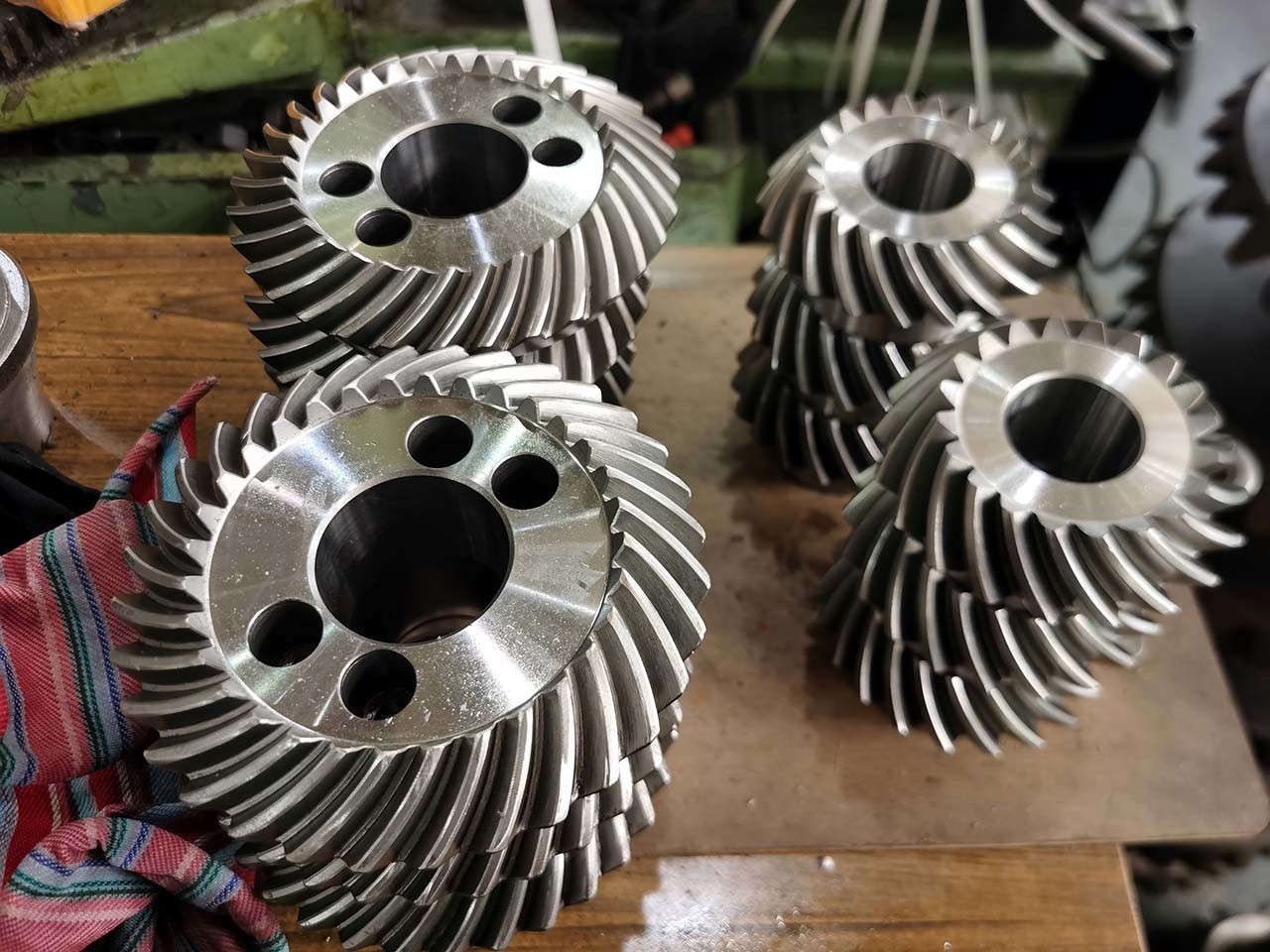

Gigi Bevel Spiral Pinion Setelah Perlakuan Panas Karburasi
Profil gigi spiral pada roda gigi ini membantu mendistribusikan beban lebih merata di seluruh permukaan gigi,
meningkatkan kapasitas angkut beban roda gigi dan mengurangi tegangan gigi.
Fitur desain ini memungkinkan roda gigi bevel spiral untuk mentransmisikan torsi yang lebih tinggi dan mengakomodasi kecepatan yang lebih tinggi dibandingkan dengan roda gigi bevel lurus.
Proses manufaktur roda gigi bevel spiral melibatkan teknik permesinan khusus seperti pemotongan roda gigi, pembentukan, dan penggilingan.
Gigi roda gigi dipotong menggunakan alat dan mesin khusus untuk membuat bentuk spiral dan geometri gigi yang diinginkan.
Presisi sangat penting dalam proses manufaktur untuk memastikan permesinan gigi yang tepat, penyelarasan, dan kinerja optimal roda gigi.
| Produk | Set Roda Gigi Bevel Spiral |
| Dibuat Khusus | √ |
| Material | 17CrNiMo6/18CrNiMo7 |
| Manufaktur Gigi Roda Gigi | Penggilingan Roda Gigi & Penggilingan Gigi Roda Gigi |
| Penggilingan Gigi Roda Gigi | √ |
| DP | 5 |
| Jumlah Gigi (Z) | 32 |
| Sudut Tekan (α) | 20° |
| Sudut Helix (β) | 35° |
| Tingkat Akurasi Gigi | AGMA 10-11Grade |
| Perlakuan Panas | Karburasi |
| Kekerasan Permukaan | 58-62HRCV |
| PERBANDINGAN TINGKAT KODE BAJA | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Peralatan Produksi
Proses Produksi
Penempaan Permesinan Pemotongan
Perlakuan Panas Penggilingan Inspeksi
