| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Kuantitas min Order: | 2 set |
| Kemasan rincian: | Peti kayu lapis |
| Waktu pengiriman: | 60 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 500 set/bulan |
| Lebar: | 75mm | Bahan: | baja |
|---|---|---|---|
| Pemrosesan pembuatan: | Penggilingan Gigi | Perawatan panas: | karburasi dan quenching |
| Keakuratan: | AGMA 10-11 Tingkat | Kualitas gigi gigi: | ISO 6-7 Kelas |
| Menyoroti: | Gear Bevel Spiral Berkinerja Tinggi,Gear Bevel Spiral Berkecepatan Tinggi |
||

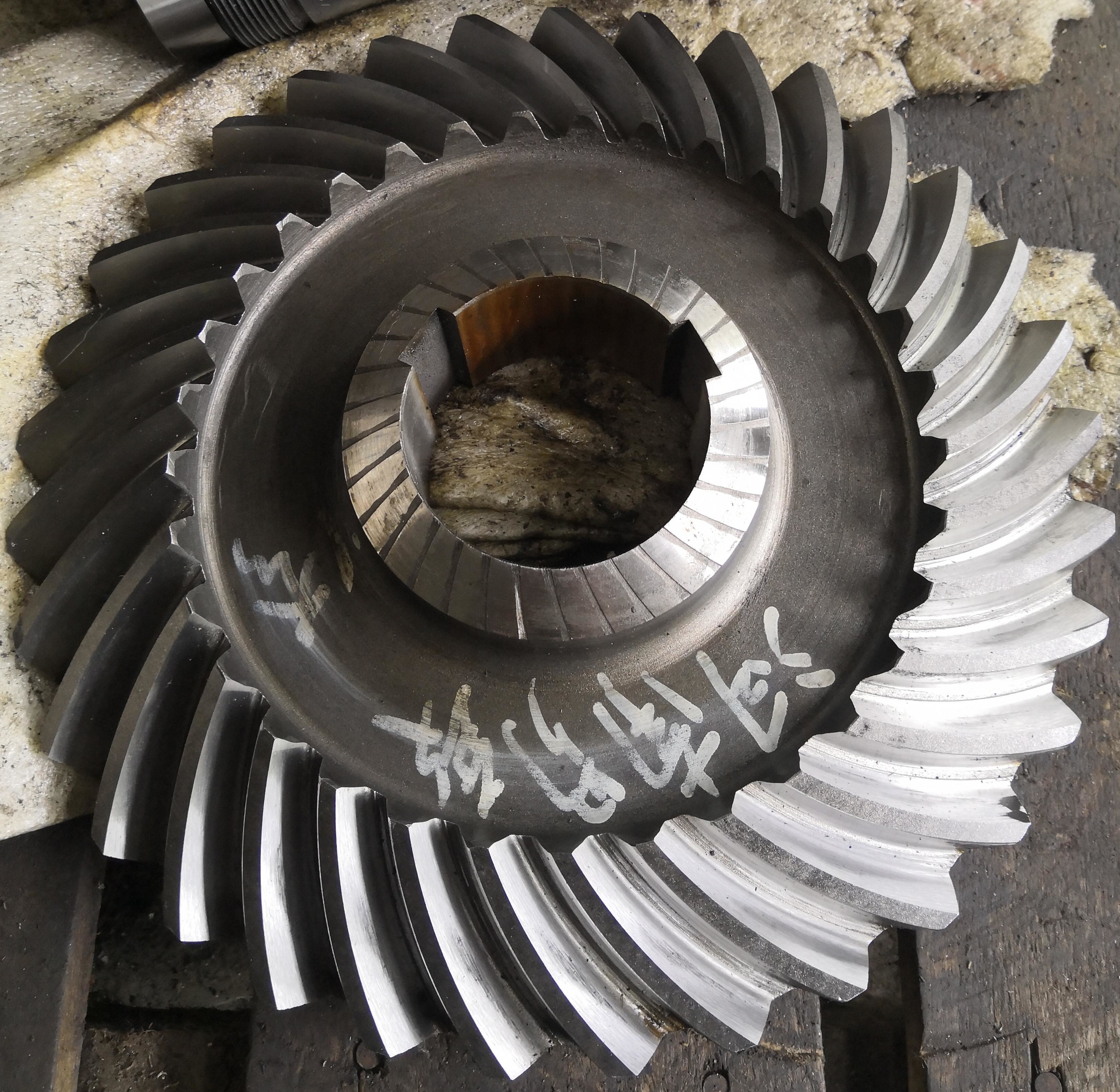

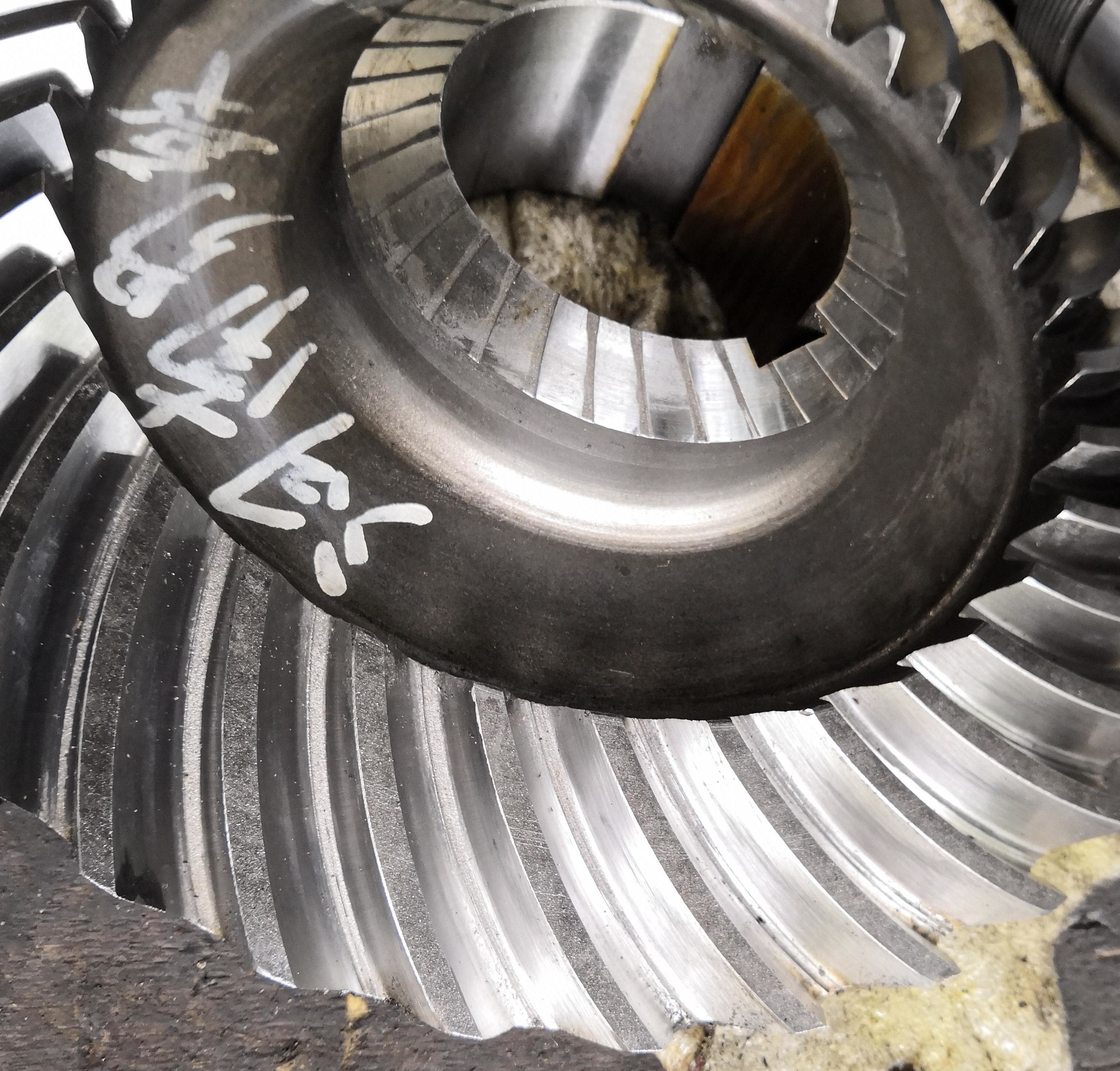

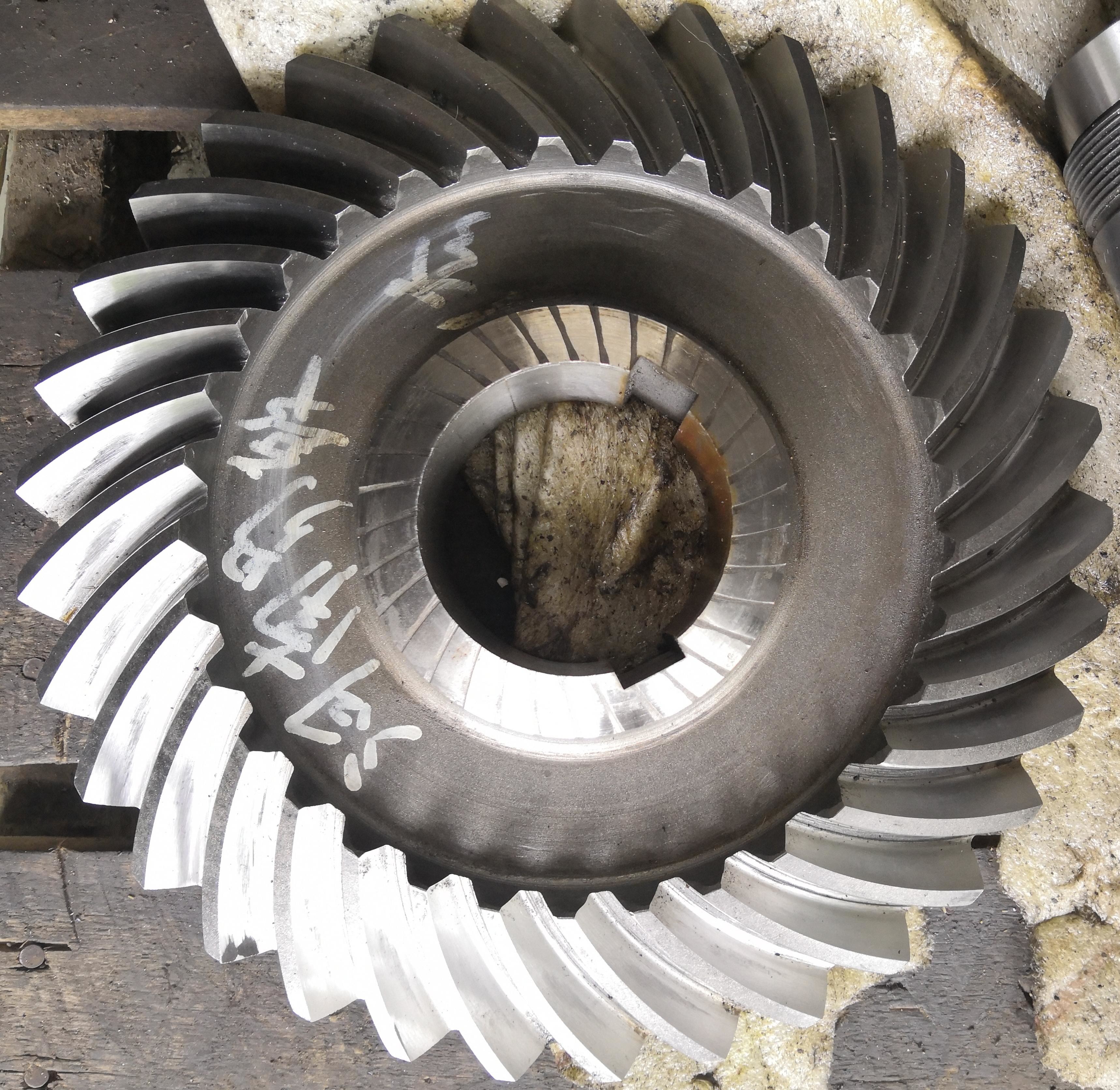

1)Deskripsi Spiral Bevel Gear
Gear bevel spiral berfungsi sebagai komponen mekanik yang sangat efektif untuk mentransfer daya antara poros yang bersilang.gigi ini menawarkan karakteristik kinerja yang lebih tinggi dibandingkan dengan gigi bevel lurus konvensional, termasuk peningkatan stabilitas operasional dan kemampuan penanganan daya yang lebih besar.
2)Ciri-ciri Gear Bevel Spiral
a) Kinerja akustik yang unggul dan kelancaran operasi: Pola gigi spiral menjamin tindakan meshing tanpa gangguan,menghilangkan keterlibatan tiba-tiba yang khas dari desain bevel lurus - fitur penting untuk aplikasi kecepatan tinggi.
b) Daya tahan yang luar biasa: Permukaan kontak gigi spiral yang diperluas memungkinkan distribusi tegangan yang optimal, secara substansial meningkatkan kapasitas beban dan umur operasi.
c) Kinerja efisiensi puncak: Teknik manufaktur canggih meminimalkan kerugian energi melalui gesekan, mencapai efisiensi transmisi melebihi 95% untuk kinerja sistem maksimum.
3)Aplikasi dari Spiral Bevel Gear
a) Sistem penggerak mobil.
b) Peralatan industri berat.
c) Sistem penerbangan dan ruang angkasa.
| Produk | Gear Bevel Spiral |
| Disesuaikan | √ |
| Jenis Profil Gir | Gleason |
| Produksi gigi gigi | Penggilingan Gear & Penggilingan Gigi Gear |
| Penggilingan Gigi Gear | √ |
| Modul (M) | 16.477 |
| Jumlah Gigi (Z) | 33 |
| Sudut Tekanan (α) | 20° |
| Sudut Lead | 15° |
| Tingkat Keakuratan Worm Shaft | Kelas ISO 6 |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
