| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Kuantitas min Order: | 2 set |
| Kemasan rincian: | Peti kayu lapis |
| Waktu pengiriman: | 60 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 500 set/bulan |
| Profil Gigi: | Spiral | Bahan: | baja |
|---|---|---|---|
| Arah: | Tangan kiri | Nomor Gigi Gigi: | 23 |
| Sudut heliks: | 15° | Aplikasi: | Industri otomotif |
| Kekerasan: | 58-62 HRC | ||
| Menyoroti: | 20CrMnTi Spiral Bevel Gear Shaft,poros roda gigi spiral bevel |
||

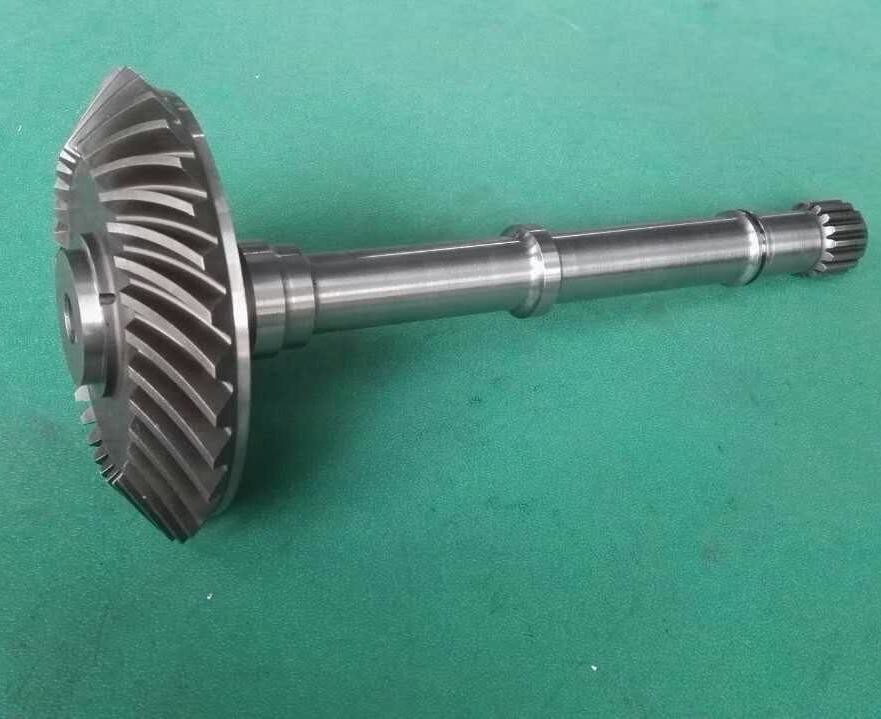

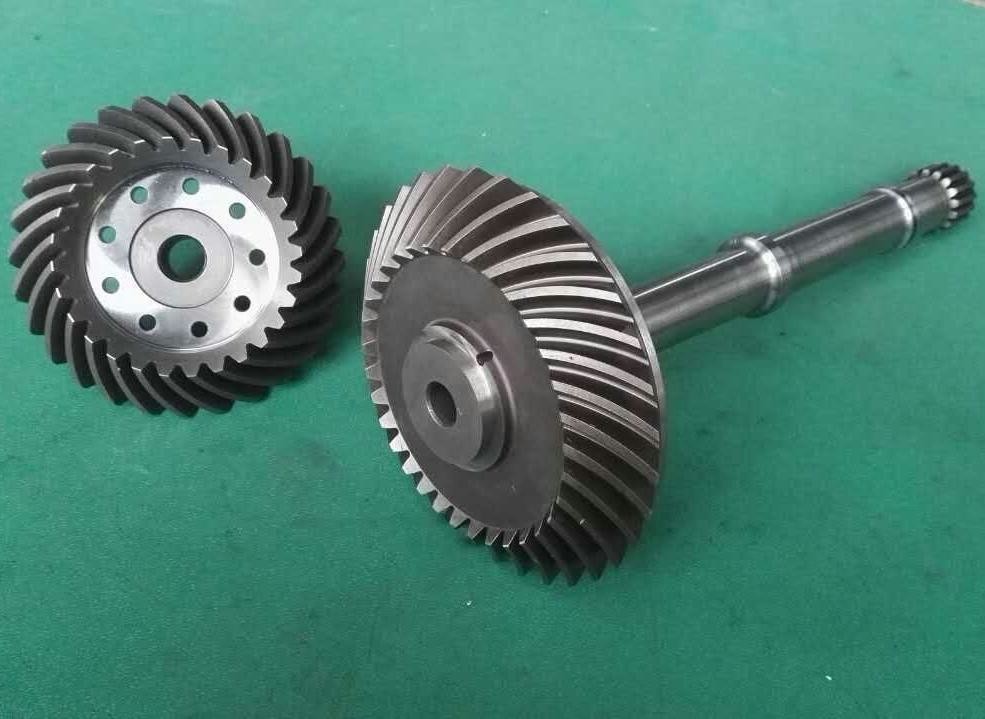

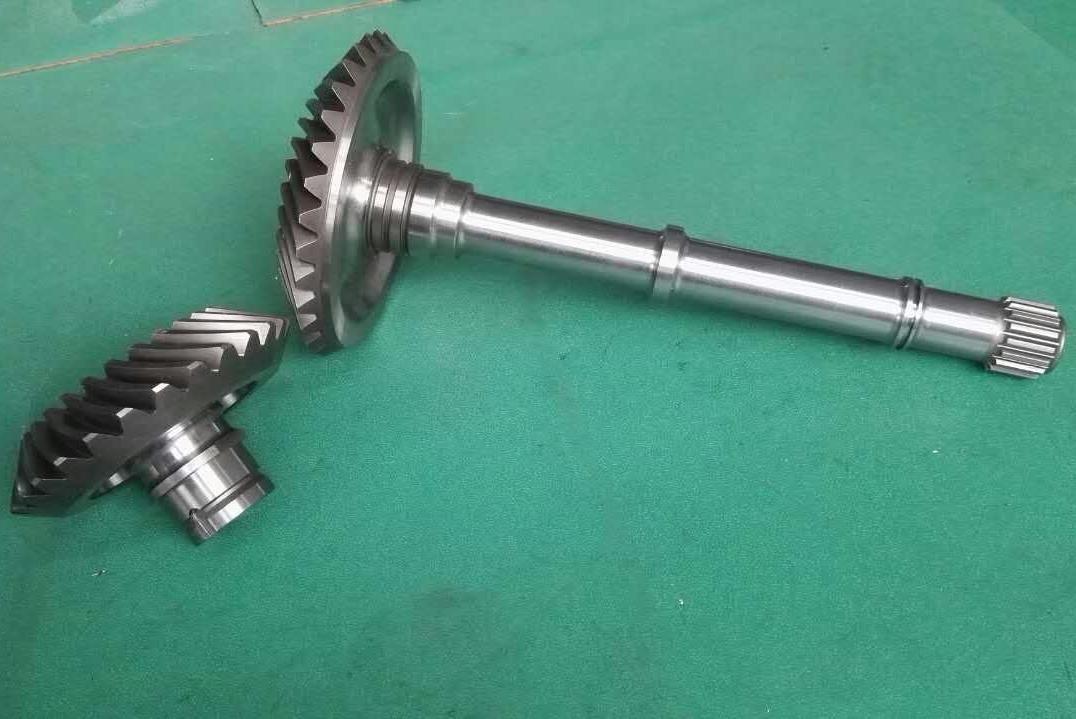

1) Deskripsi Poros Roda Gigi Bevel Spiral
Poros roda gigi bevel spiral adalah komponen transmisi kunci yang mengintegrasikan roda gigi bevel spiral dan poros transmisi. Ini banyak digunakan dalam sistem mekanis yang membutuhkan torsi besar dan transmisi sudut presisi tinggi. Fitur utamanya adalah untuk mencapai tata letak yang ringkas dan transmisi daya yang efisien melalui struktur terintegrasi dari roda gigi dan poros.
2) Keuntungan Poros Roda Gigi Bevel Spiral
a) Transmisi torsi tinggi: Struktur terintegrasi dapat menghindari kegagalan sambungan kunci dan dapat menahan tegangan puntir yang lebih besar.
b) Hemat ruang: Ini menghilangkan kebutuhan akan kopling atau sambungan flens, sehingga cocok untuk tata letak transmisi yang ringkas.
c) Retensi presisi: Ini mengurangi kesalahan perakitan dan memastikan keakuratan posisi permesinan roda gigi.
d) Keseimbangan dinamis: Dapat dikenakan koreksi keseimbangan dinamis selama aplikasi kecepatan tinggi.
3) Aplikasi Poros Roda Gigi Bevel Spiral
a) Industri otomotif
b) Peralatan industri
c) Dirgantara dan Aeronautika
| Produk | Poros Roda Gigi Bevel Spiral |
| Dibuat Khusus | √ |
| Tipe Profil Roda Gigi | Gleason |
| GigiGigiManufaktur | Penggilingan Roda Gigi |
| Penggilingan Gigi Roda Gigi | √ |
| Modul (M) | 6 |
| Jumlah Gigi (Z) | 23 |
| Sudut Tekan (α) | 20° |
| Sudut Lead | 15° |
| Tingkat Akurasi | ISO 6 Grade |
| Perlakuan Panas | Karburasi |
| Kekerasan Permukaan | 58-62HRC |
| PERBANDINGAN KELAS KODE BAJA | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
