| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Kuantitas min Order: | 2 set |
| Kemasan rincian: | Peti kayu lapis |
| Waktu pengiriman: | 60 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 500 set/bulan |
| Bahan: | baja | Profil Gigi: | Spiral |
|---|---|---|---|
| Pembuatan: | Penggilingan Gigi | Kelas Kualitas: | ISO 6 Kelas |
| Keakuratan: | ISO 8 Kelas | Kekerasan: | 58-62 HRC |
| Menyoroti: | Carburizing Thermal Treatment Transmission Gear Shaft,Gelang transmisi yang tahan lama,Selang transmisi yang tahan lama |
||

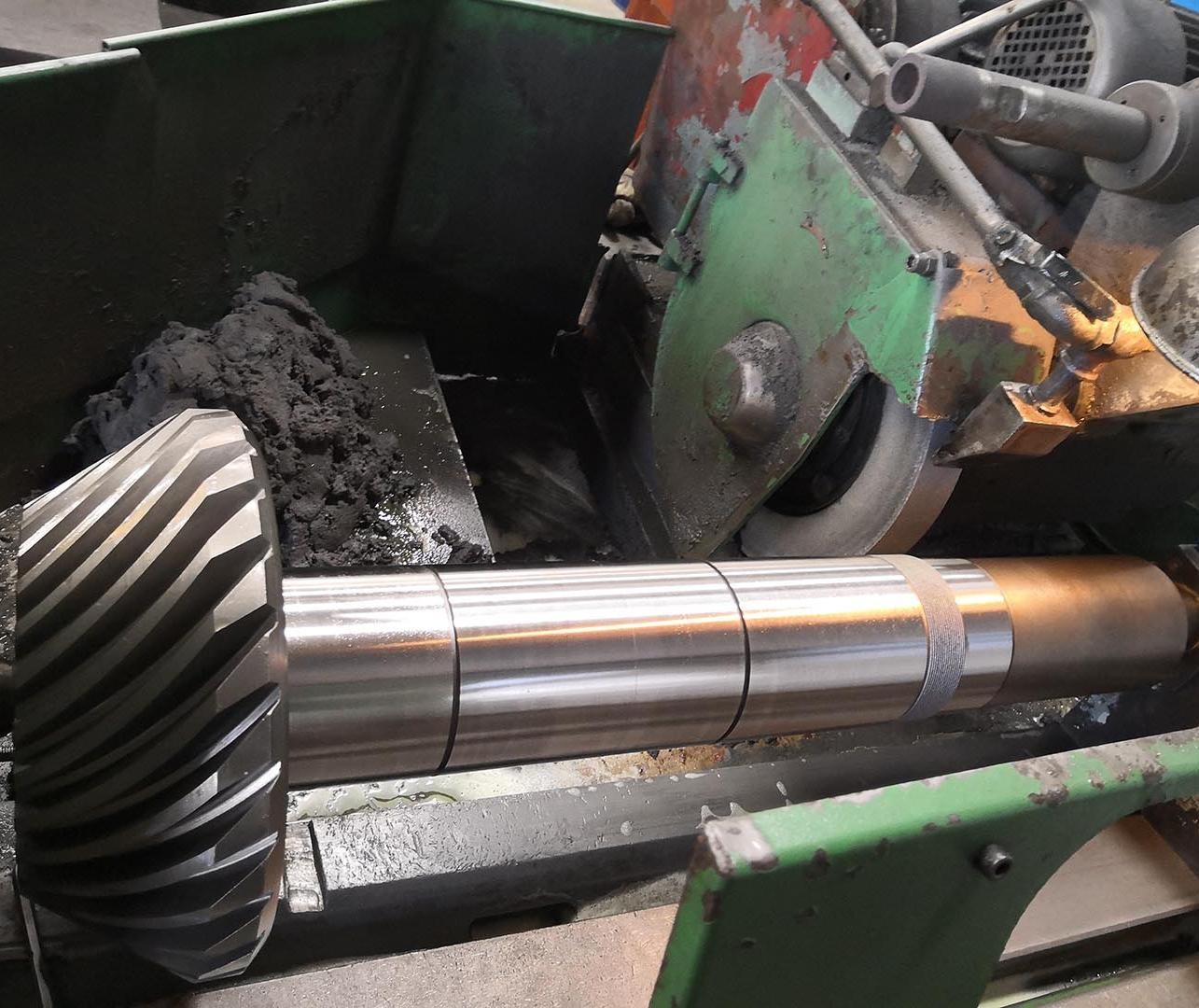

1) Deskripsi Spiral Bevel Gear
Poros roda gigi spiral adalah solusi revolusioner untuk sistem transmisi presisi modern.Hal ini secara efektif mengatasi masalah keandalan struktur pembagian tradisional di bawah kondisi operasi beban berat dan kecepatan tinggi.
2) Keuntungan dari Spiral Bevel Gear
a) Keandalan yang ditingkatkan: Proses penempaan secara keseluruhan meningkatkan umur kelelahan sebanyak 3 kali.
b) Optimalisasi ruang: Dibandingkan dengan metode koneksi tradisional, hal ini mengurangi dimensi radial sebesar 35%.
c) Pengendalian presisi: Proses penggilingan dan pengasah gabungan diadopsi, dengan kekasaran permukaan Ra dari gigi gigi ≤ 0,4 μm.
d) Perbaikan yang disederhanakan: Desain tanpa kopling mengurangi kebutuhan perawatan harian sebesar 60%.
3) Aplikasi Spiral Bevel Gear
a) Manufaktur otomotif: Pengumpulan poros output transmisi hibrida
b) Otomatisasi Industri: Sistem Penggerak Meja Kerja Mesin Alat Berputar Presisi Tinggi
c) Aerospace: Satellite Attitude Adjustment Mechanism Transmission Unit (Satu Unit Transmisi Mekanisme Penyesuaian Sikap Satelit)
| Produk | Spiral Bevel Gear Shaft |
| Disesuaikan | √ |
| Jenis Profil Gir | Gleason |
| PeralatanGigiProduksi | Penggilingan Gir |
| Penggilingan Gigi Gear | √ |
| Modul (M) | 6 |
| Jumlah Gigi (Z) | 21 |
| Sudut Tekanan (α) | 20° |
| Sudut Lead | 15° |
| Tingkat Keakuratan | Kelas ISO 6 |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
