| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Kuantitas min Order: | 200 set |
| Kemasan rincian: | Peti kayu lapis |
| Waktu pengiriman: | 60 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 500 set/bulan |
| Jenis roda gigi: | Gleason | Kualitas gigi gigi: | ISO 6-7 Kelas |
|---|---|---|---|
| Modu: | 16 | Gigi Gigi: | 14 |
| Perawatan panas: | Karburasi | Metode Manufaktur: | Penggilingan Gigi |

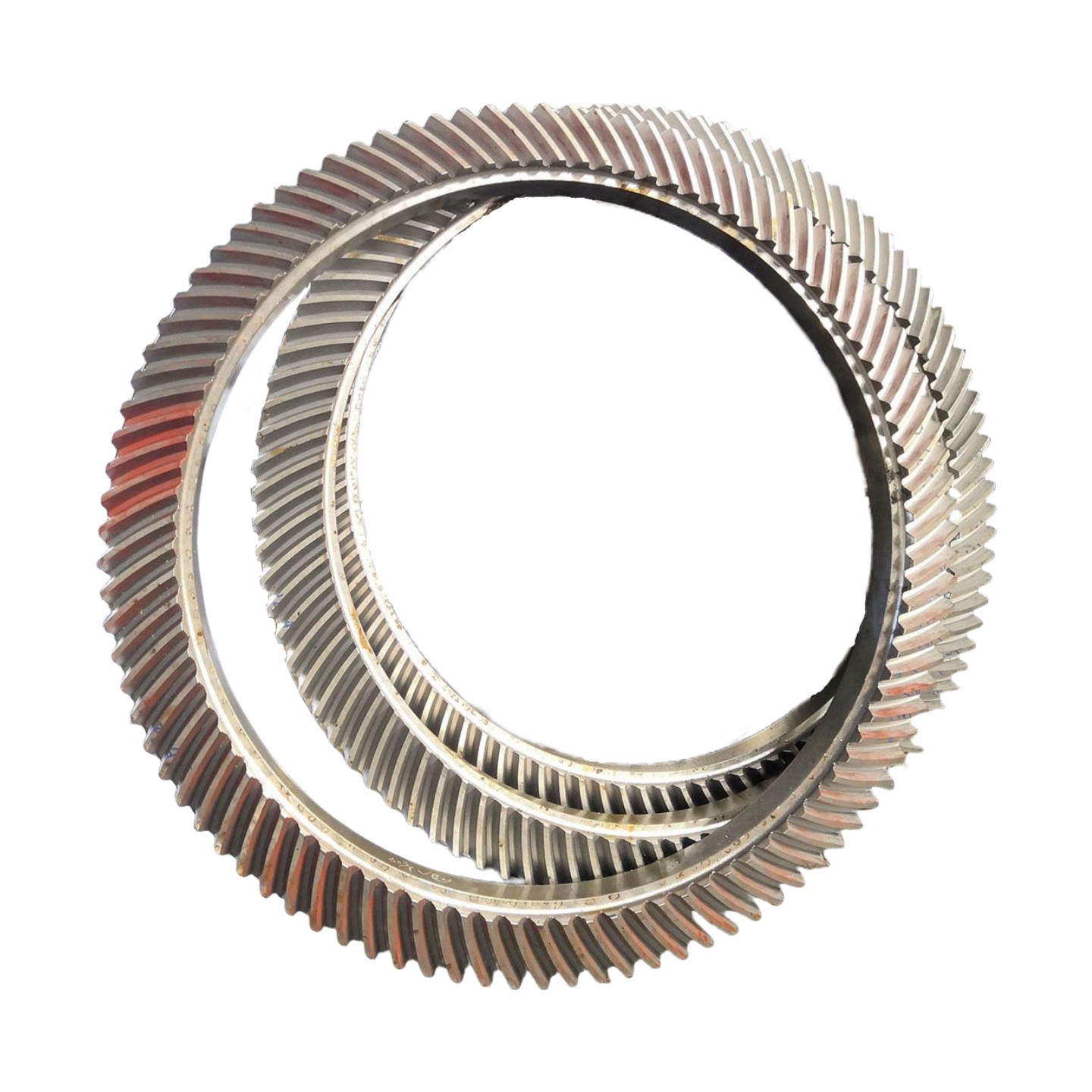

1) Deskripsi Spiral Bevel Gear
Gear bevel spiral mencapai transmisi daya dengan saling meshing profil gigi spiral.
Ini mengubah gerak rotasi satu poros menjadi gerak rotasi poros lain yang bersilang.
2) Fitur Gear Bevel Spiral
(a)Metode keterlibatan: Ini mengadopsi keterlibatan progresif.
Transisi dari satu ujung gigi ke ujung lainnya.
b) Karakteristik gerak: Selama proses keterlibatan, sejumlah besar pasangan gigi terlibat dan tingkat tumpang tindihnya tinggi.
3) Keuntungan dari Spiral Bevel Gear
(a) Progressive meshing mengurangi kejut dan getaran, dan secara signifikan mengurangi kebisingan operasi.
b) Tingkat tumpang tindih yang tinggi meningkatkan kapasitas bantalan gigi, memungkinkan mereka untuk mengirimkantorsi yang lebih besar
dan meningkatkan efisiensi transmisi secara efektif.
| Produk | Gear Bevel Spiral |
| Disesuaikan | √ |
| Jenis Profil Gir | Gleason |
| Produksi | Penggilingan Gear & Penggilingan Gigi Gear |
| Menggiling Gigi | √ |
| Modul (M) | 16 |
| Jumlah Gigi (Z) | 32 |
| Sudut Tekanan (α) | 20° |
| Sudut Lead | 15° |
| Tingkat Keakuratan | Kelas ISO 6 |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
