| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Kuantitas min Order: | 100 set |
| Kemasan rincian: | Peti kayu lapis |
| Waktu pengiriman: | 60 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 500 set/bulan |
| Pressure Angle: | 20 degrees | Teeth Number: | Custom |
|---|---|---|---|
| Gear Profile: | Herringbone Gear | Quality Grade: | ISO 8-9 Grade |
| Usage: | Industrial Machinery | Backlash: | Depends on size |
| Menyoroti: | Roda Gigi Herringbone Sudut Tekanan 20 Derajat,Roda Gigi Herringbone Efisiensi Tinggi,Gear Herringbone Berkecepatan Tinggi |
||

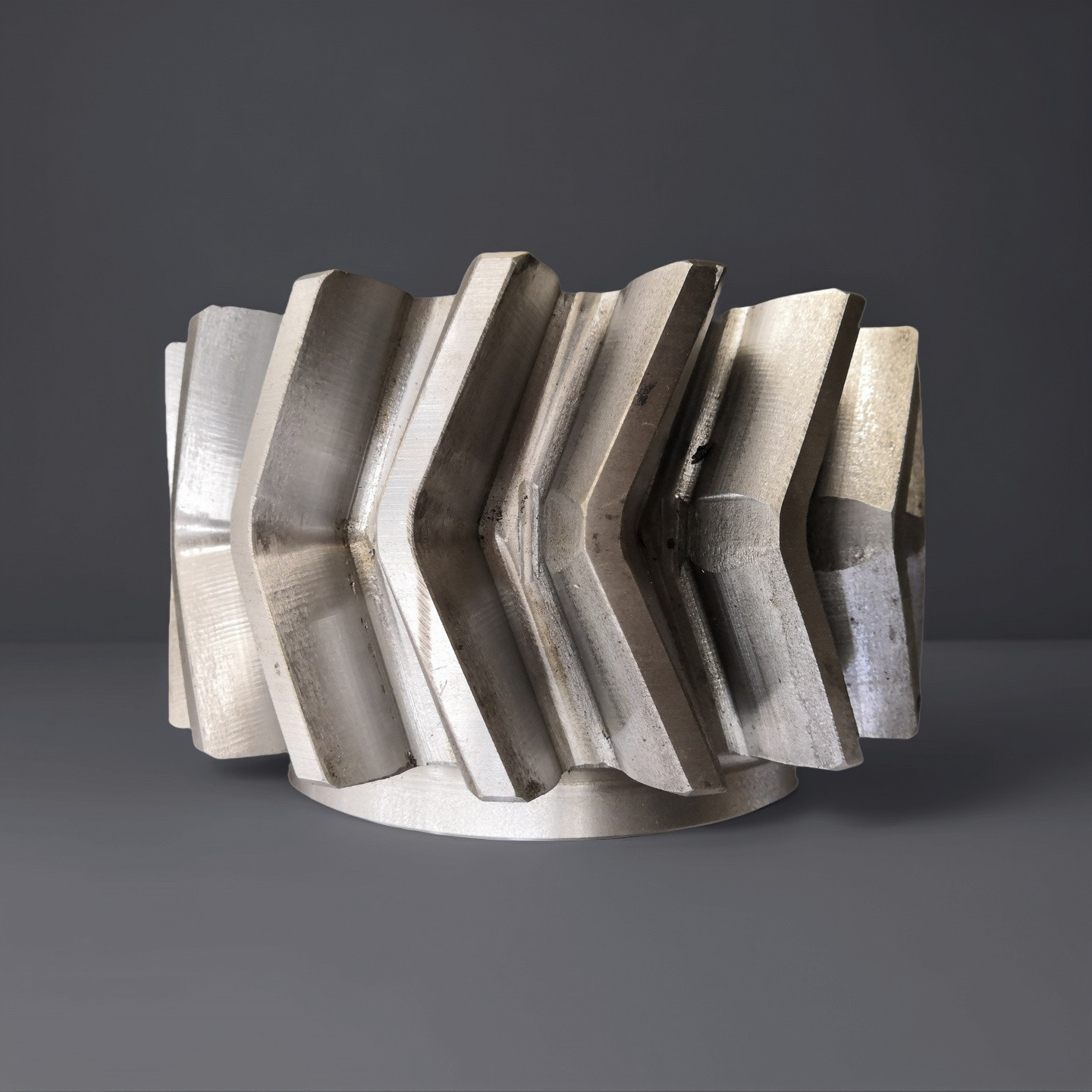

Roda gigi herringbone adalah jenis roda gigi khusus yang menggabungkan dua roda gigi heliks dengan sudut heliks yang sama
dan arah putaran yang berlawanan menjadi satu. Profil giginya berbentuk karakter "orang".
Ia mentransmisikan daya melalui gigi heliks yang saling terkait dan menghilangkan gaya aksial.
Ia memiliki karakteristik permesinan berkelanjutan, menghasilkan tingkat tumpang tindih yang tinggi selama transmisi;
gigi heliks simetris di kedua sisi menghilangkan gaya aksial, memastikan stabilitas operasional yang kuat;
dan selama proses transmisi, hanya ada sedikit getaran dan kebisingan.
3)Keuntungan Roda Gigi Herringbone
Dibandingkan dengan roda gigi lurus, transmisi roda gigi herringbone lebih stabil dan memiliki kapasitas beban yang lebih tinggi;
dibandingkan dengan roda gigi heliks biasa, ia dapat secara efektif memecahkan masalah gaya aksial dan memperpanjang umur pakai peralatan;
efisiensi transmisinya tinggi, mencapai lebih dari 98%.
4)Aplikasi Roda Gigi Herringbone
Ia umumnya digunakan dalam sistem transmisi berdaya tinggi dan berkecepatan tinggi, seperti sistem propulsi kapal,
perangkat transmisi turbin uap industri besar, serta peralatan mekanik besar di pertambangan
dan industri metalurgi, untuk memastikan transmisi daya yang efisien dan stabil.
| Produk | Roda Gigi Herringbone |
| Dibuat Khusus | √ |
| Tipe Profil Gigi | Roda Gigi Silinder |
| Manufaktur Gigi Roda Gigi | Penggilingan Gigi Roda Gigi |
| Penggilingan Gigi Roda Gigi | √ |
| Modul (M) | 12 |
| Jumlah Gigi (Z) | Kustom |
| Sudut Tekanan (α) | 20° |
| Sudut Heliks (β) | Kustom |
| Tingkat Akurasi Gigi | ISO Grade 8-9 |
| Perlakuan Panas | Quenching & Tempering |
| Kekerasan Permukaan | 230-260 HB |
| PERBANDINGAN KELAS KODE BAJA | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
