Jumlah gigi: | disesuaikan | Presisi: | Sangat Akurat |
---|---|---|---|
Jenis: | Komponen mekanis | Pengolahan Permukaan: | disesuaikan |
Efisiensi: | Tinggi | Daya tahan: | Bertahan lama |
Kapasitas Beban: | Tugas Berat | ||
Menyoroti: | Perlengkapan cacing dengan rasio transmisi tinggi,Gerak halus Peralatan cacing,Poros Cacing dan Peralatan |

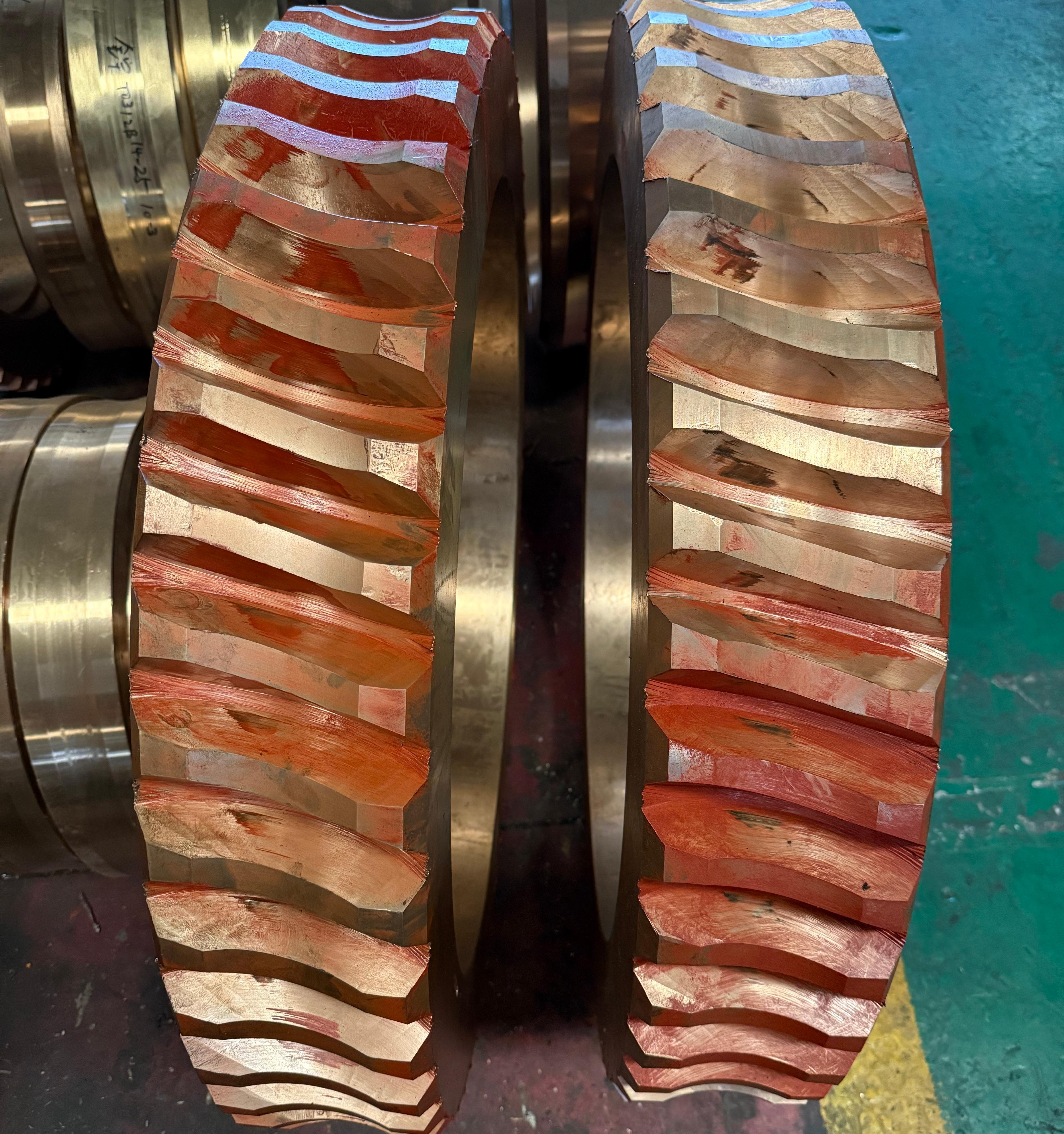

1)Deskripsi Set Peralatan Cacing
Gir cacing adalah mekanisme gigi untuk mentransmisikan gerak dan daya antara dua poros bertahap, cacing berbentuk seperti sekrup
dan roda gigi cacing mirip dengan roda gigi silinder spiral, dan keduanya diikat melalui gigi spiral untuk mewujudkan konversi gerak,
dan biasanya cacing adalah bagian aktif.
2)Keuntungan dari Worm Gear Set
a) Rasio transmisi tinggi: rasio transmisi satu tahap hingga 10 - 80, dapat mencapai rasio pengurangan yang besar di ruang yang kompak,
untuk memenuhi permintaan kecepatan rendah dan torsi tinggi.
b) Gerakan yang lancar: proses meshing adalah kontak gigi heliks yang terus menerus, kejutan rendah, getaran dan kebisingan, kelancaran transmisi yang sangat baik.
c) Fungsi penguncian diri: di bawah kondisi tertentu, drive cacing adalah penguncian diri yang mencegah gerak mundur
dan memastikan keamanan sistem mekanik.
3)Prinsip Kerja dari Worm Gear Set
Ketika cacing berputar, gigi spiralnya mendorong gigi roda cacing, mengubah gerak berputar cacing menjadi gerak berputar roda cacing.
Untuk setiap revolusi cacing, jumlah gigi roda cacing sama dengan jumlah kepala cacing, a
dan rasio transmisi yang berbeda dapat dicapai dengan menyesuaikan jumlah kepala cacing dan jumlah gigi roda cacing.
4)Penggunaan Worm Gear Set
Umum digunakan dalam sistem pakan alat mesin, mesin traksi lift, mekanisme kemudi mobil, perangkat angkat derek,
dll, untuk mencapai kontrol kecepatan yang tepat dan transmisi kekuatan.
Produk | Gerbang Cacing & Poros Cacing |
Disesuaikan | √ |
Jenis Profil Gir | Perlengkapan Cacing |
Produksi | Perlengkapan Hobbing |
Menggiling Gigi | √ |
Modul (M) | Adat |
Jumlah Gigi (Z) | Adat |
Sudut Tekanan (α) | Adat |
Sudut Lead | Adat |
Tingkat Keakuratan Gigi | Kelas ISO 6 |
Pengolahan Panas | Karburasi |
Kekerasan permukaan | 58-62 HRC |
Perbandingan Kode Kelas Baja | |||||
CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
