| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | DB22082204 |
| Kuantitas min Order: | 1 buah |
| Harga: | $1000/ Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 75 hari |
| Syarat-syarat pembayaran: | L/C, D/P, T/T, Western Union |
| Menyediakan kemampuan: | 100 buah/bulan |
| Bahan: | SAE 4340 | Sudut heliks: | 5° |
|---|---|---|---|
| Kekerasan: | 260-300 HB | DP: | 1.5 |
| Modul: | 16.933 | Lebar wajah: | 609.6 |
| Menyoroti: | Poros Roda Gigi Heliks Ganda 24T,poros gigi heliks ganda SAE 4340,poros spline heliks ganda SAE 4340 |
||

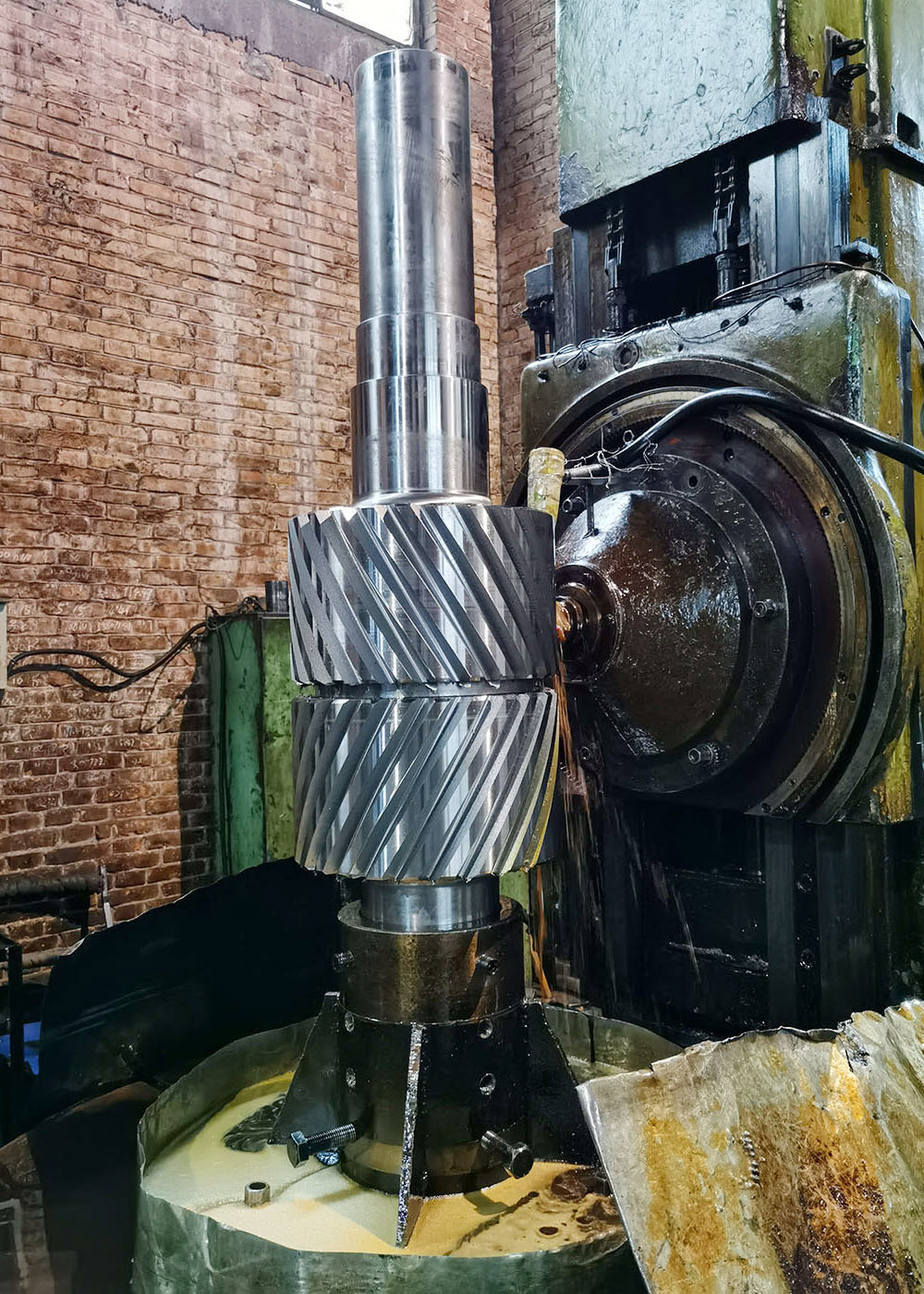

SAE 4340 Baja DP 1.5 24T Double Helix Gear Shaft Untuk Aplikasi Tugas Berat
1) Ciri-ciri Gir Heliks Ganda
a) Gear heliks ganda mirip dengan gear cacing tetapi gigi berada di dua sisi yang berlawanan dari gear yang memberikan rasio pengurangan 1:2.
b) Gear heliks ganda memiliki kapasitas beban yang sangat tinggi dan cocok untuk aplikasi tugas berat.
c) Mereka memiliki sejumlah besar gigi yang membantu dalam mengurangi pembentukan panas, sehingga mereka dapat bertahan lebih lama.
d) Mereka memberikan rasio pengurangan yang lebih tinggi dibandingkan dengan roda gigi cacing standar.
e) Gir heliks dapat digunakan dengan poros paralel dan non-parallel.
f) Profil gigi lebih efisien daripada peralatan cacing.
g) Gir heliks ganda memiliki lebih sedikit bagian dibandingkan dengan gir cacing.
h) Mereka menghasilkan kebisingan rendah.
| Produk | Gear Heliks Ganda |
| Disesuaikan | √ |
| Jenis Profil Gir | Peralatan silinder |
| Produksi | Penggilingan Gir |
| Menggiling Gigi | √ |
| DP | 1.5 |
| Jumlah Gigi (Z) | 24 |
| Sudut Tekanan (α) | 20° |
| Sudut Lead | 5° |
| Tingkat Keakuratan Gigi | Kelas ISO 9 |
| Pengolahan Panas | Memadamkan & Mengeraskan |
| Kekerasan permukaan | 260-300HB |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
