| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | SB2207002 |
| Kuantitas min Order: | 2 set |
| Harga: | $300/ Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 62 Hari |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | 500 Set/bulan |
| Modul: | 16.477 | Sudut Tekanan: | 20° |
|---|---|---|---|
| Sudut heliks: | 15° | Bahan: | 17CrNiMo6 |
| Perawatan panas: | Karburasi | Pemrosesan pembuatan: | Gear teeeth menggiling |
| Menyoroti: | 16.477 Modul Baja Spiral Bevel Gears,Internal Rectangular Spline bevel spiral gear,16.477 Modul bevel spiral gear |
||

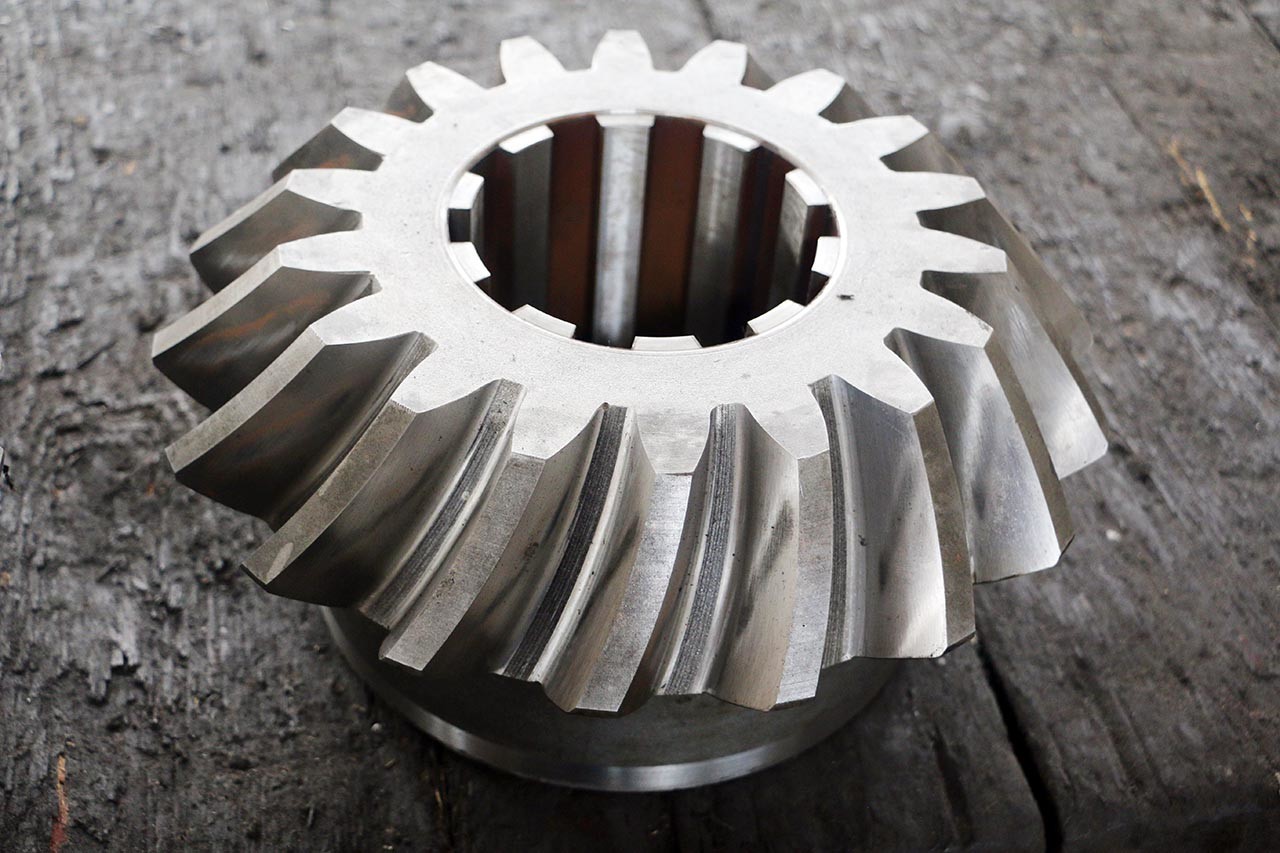

16.477 Modul Baja Gigi Spiral Bevel dengan Spline Persegi Panjang Internal
1) Deskripsi gigi spiral bevel
Gigi spiral bevel adalah jenis khusus dari gigi bevel, gigi spiral bevel dengan sudut heliks melengkung.
2) Kualitas gigi dari gigi spiral bevel
Gigi spiral bevel standar diproduksi dengan pemrosesan penggilingan gigi.
Gigi spiral bevel dapat dengan pemrosesan penggilingan gigi setelah perlakuan panas.
Kualitas gigi dapat mencapai kelas ISO 5-6 (Kelas AGMA 10-11)
| Produk | Gigi Spiral Bevel Dengan Spline Internal |
| Dibuat Khusus | √ |
| Tipe Profil Gigi | Gleason |
| Manufaktur Roda Gigi Cacing | Penggilingan Gigi & Penggilingan Gigi |
| Penggilingan Gigi Poros Cacing | √ |
| Modul (M) | 16.477 |
| Jumlah Gigi (Z) | 18 & 23T |
| Sudut Tekan (α) | 20° |
| Sudut Lead | 15° |
| Kelas Akurasi Poros Cacing | Kelas ISO 6 |
| Perlakuan Panas | Karburasi |
| Kekerasan Permukaan | 58-62HRC |
| PERBANDINGAN KELAS KODE BAJA | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Peralatan Produksi
Proses Produksi
Penempaan Pemesinan Pemotongan

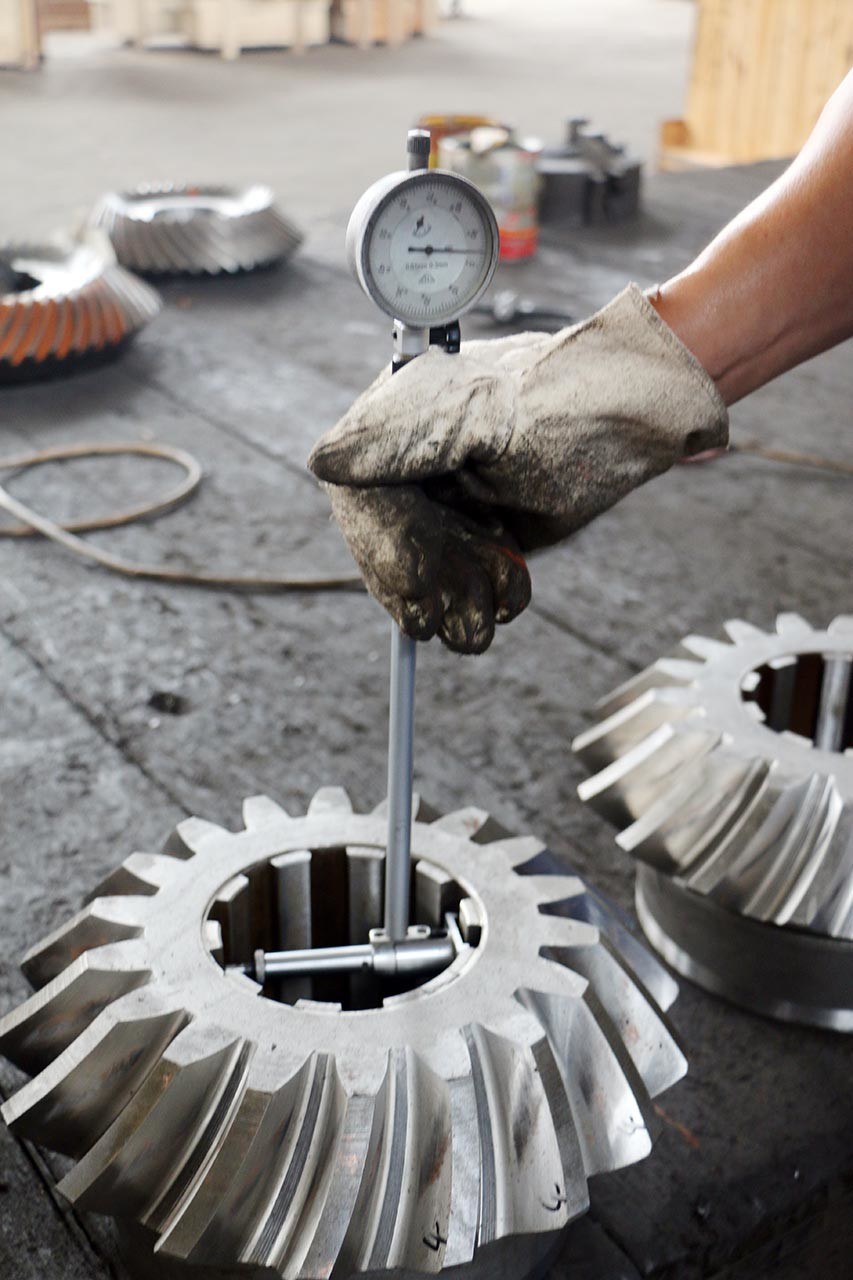

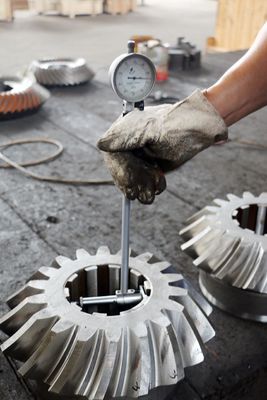

Perlakuan Panas Penggilingan Inspeksi
