| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | SB2207003 |
| Kuantitas min Order: | 2 set |
| Harga: | $300/ Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 62 Hari |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | 500 Set/bulan |
| Modu: | 4.5 | Arah: | Tangan kiri |
|---|---|---|---|
| Tekan sudut: | 20° | Kekerasan: | 58-62 HRC |
| Perawatan panas: | Karburasi | Kelas Kualitas: | ISO 6 Grade Agma 11 Grade |
| Menyoroti: | 4.5M Gear Grinding Spiral Bevel Gears,SAE 4320 Helical Transmission Gears,SAE 4320 Spiral Bevel Gears |
||

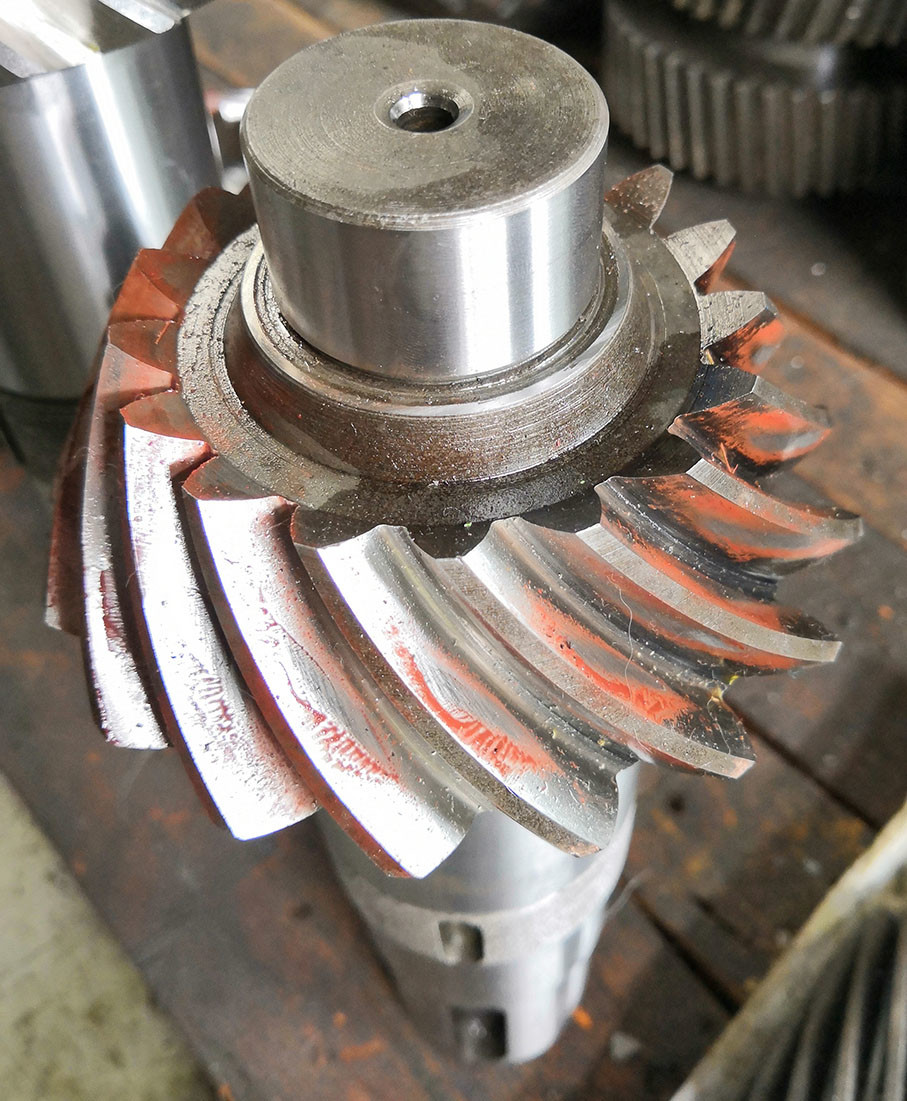

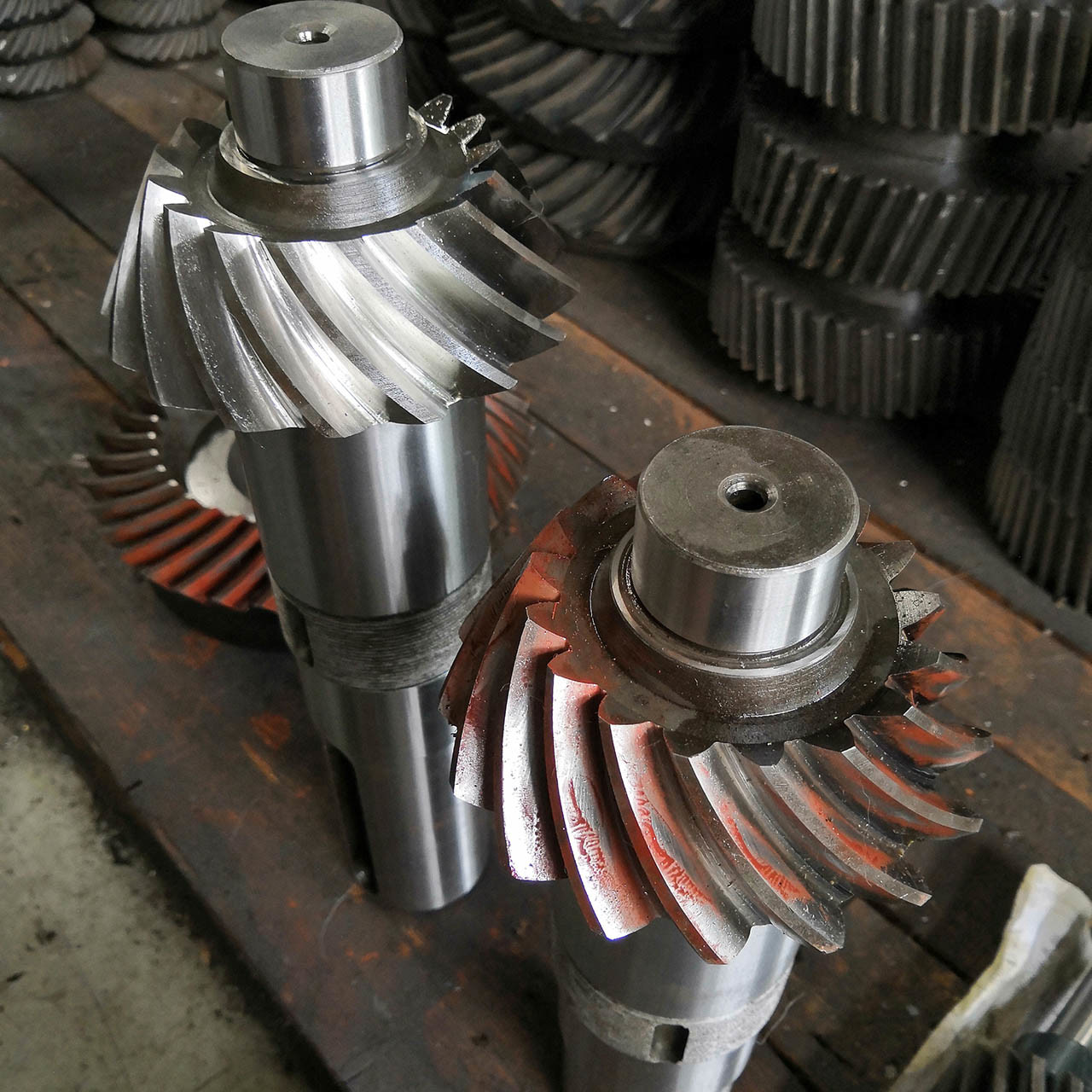

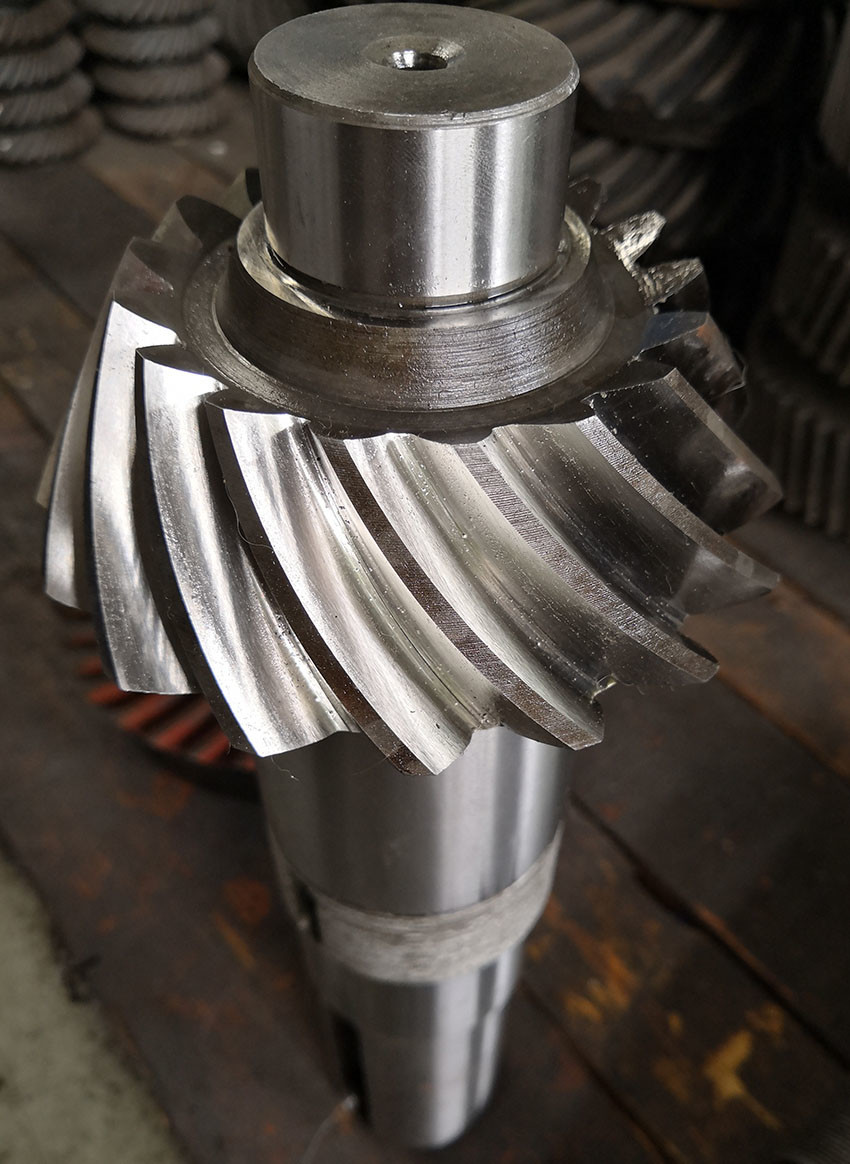

1) Deskripsi roda gigi spiral bevel
Gear bevel spiral adalah gear bevel dengan gigi spiral.
Di mana arah penggerak dari poros penggerak harus diputar 90 ° untuk menggerakkan roda.
menghasilkan getaran dan kebisingan yang lebih sedikit dibandingkan dengan gear lurus atau tajam konvensional dengan gigi lurus.
2) Ciri-ciri gigi spiral bevel
Set gigi miring spiral harus diganti berpasangan.
diganti bersama.
| Produk | Gear Bevel Spiral dengan Splines Internal |
| Disesuaikan | √ |
| Bahan | SAE 4320/ 20CrNi2MoA |
| Produksi gigi gigi | Penggilingan/Penggilingan Gir |
| Penggilingan Gigi Gear | √ |
| DP | 4.5 |
| Jumlah Gigi (Z) | 17T |
| Sudut Tekanan (α) | 20° |
| Sudut Heliks (β) | 35° |
| Tingkat Keakuratan Gigi | Kelas ISO 6/ AGMA 11Kelas |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62 HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
