Tangan Kanan Spiral Bevel Gear Shaft 6.5 Modul Panjang 503mm
  • Tangan Kanan Spiral Bevel Gear Shaft 6.5 Modul Panjang 503mm
  • Tangan Kanan Spiral Bevel Gear Shaft 6.5 Modul Panjang 503mm
  • Tangan Kanan Spiral Bevel Gear Shaft 6.5 Modul Panjang 503mm
  • Tangan Kanan Spiral Bevel Gear Shaft 6.5 Modul Panjang 503mm
  • Tangan Kanan Spiral Bevel Gear Shaft 6.5 Modul Panjang 503mm
Tangan Kanan Spiral Bevel Gear Shaft 6.5 Modul Panjang 503mm

Tangan Kanan Spiral Bevel Gear Shaft 6.5 Modul Panjang 503mm

Tempat asal Cina
Nama merek YIZGEAR
Nomor model SB2207003
Detail Produk
Panjang:
503mm
Sudut Poros:
90 °
Modul:
6.5
Diameter luar:
119.07
Arah:
Tangan kanan
Kekerasan:
58-62 HRC
Menyoroti:

Tangan Kanan Spiral Bevel Gear Shaft

,

spiral gear shaft 6.5 Modul

,

6.5 Modul Spiral Bevel Gear Shaft

Syarat Pembayaran & Pengiriman
Kuantitas min Order
2 set
Harga
$70/ Piece
Kemasan rincian
peti kayu lapis
Waktu pengiriman
62 Hari
Syarat-syarat pembayaran
T/T, L/C
Menyediakan kemampuan
500 Set/bulan
Deskripsi produk

6.5 Modul Gleason Jenis Gear Grinding Spiral Bevel Gear Shaft

1) Deskripsi gigi spiral bevel Poros

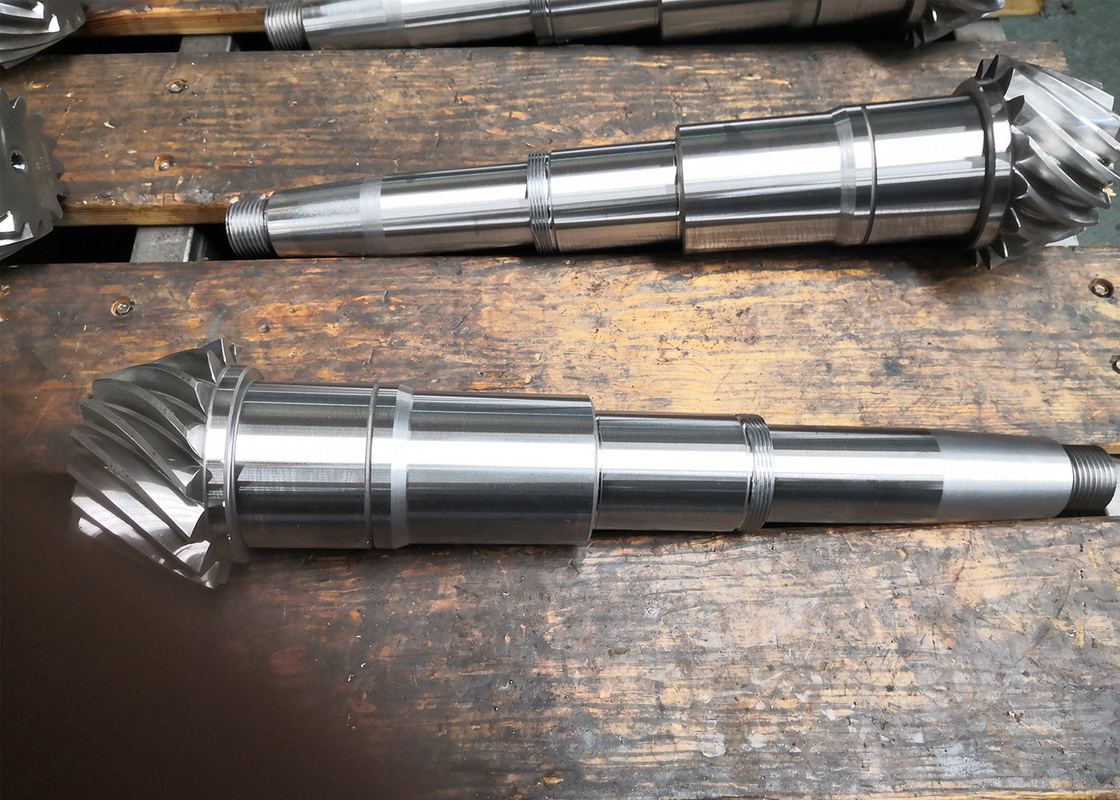

Ini spiral bevel gear adalah 6.5M 16T dengan total panjang 503mm

Keruwetan poros adalah Ra 0.8

Diameter ujungnya adalahΦ119.07

2) Produksi Spiral Bevel Gear

Bahan adalah Qenching dan tempering 260-280 HB

Pengolahan panas karburasi 58-62 HRC

Kedalaman lapisan keras 1,4-1,8 mm

Kekerasan inti 35-42 HRC

Penggilingan dan penggilingan mesin

Produk Spiral Bevel Gear Shaft
Disesuaikan √
Bahan 20CrMnTi
Produksi gigi gigi Penggilingan/Penggilingan Gir
Penggilingan Gigi Gear √
Modul (M) 6.5
Jumlah Gigi (Z) 16
Sudut Tekanan (α) 20°
Sudut Lead 35°
Tingkat Keakuratan Kelas ISO 6/ AGMA 11Kelas
Pengolahan Panas Karburasi
Kekerasan permukaan 58-62HRC



Perbandingan Kode Kelas Baja
CHINA/GB ISO GOST ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20XM 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XGT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM 439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

Peralatan Produksi

Tangan Kanan Spiral Bevel Gear Shaft 6.5 Modul Panjang 503mm 0Tangan Kanan Spiral Bevel Gear Shaft 6.5 Modul Panjang 503mm 1Tangan Kanan Spiral Bevel Gear Shaft 6.5 Modul Panjang 503mm 2

Tangan Kanan Spiral Bevel Gear Shaft 6.5 Modul Panjang 503mm 3Tangan Kanan Spiral Bevel Gear Shaft 6.5 Modul Panjang 503mm 4Tangan Kanan Spiral Bevel Gear Shaft 6.5 Modul Panjang 503mm 5

Proses Produksi

Tangan Kanan Spiral Bevel Gear Shaft 6.5 Modul Panjang 503mm 6Tangan Kanan Spiral Bevel Gear Shaft 6.5 Modul Panjang 503mm 7Tangan Kanan Spiral Bevel Gear Shaft 6.5 Modul Panjang 503mm 8

Pembuatan Mesin Pemotong

Tangan Kanan Spiral Bevel Gear Shaft 6.5 Modul Panjang 503mm 9Tangan Kanan Spiral Bevel Gear Shaft 6.5 Modul Panjang 503mm 10Tangan Kanan Spiral Bevel Gear Shaft 6.5 Modul Panjang 503mm 11

Pemeriksaan Penggilingan Pengolahan Panas

Tangan Kanan Spiral Bevel Gear Shaft 6.5 Modul Panjang 503mm 12
