| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | SB2207003 |
| Kuantitas min Order: | 2 set |
| Harga: | $70/ Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 62 Hari |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | 500 Set/bulan |
| Panjang: | 503mm | Sudut Poros: | 90° |
|---|---|---|---|
| Modul: | 6.5 | Diameter luar: | 119.07 |
| Arah: | Tangan kanan | Kekerasan: | 58-62 HRC |
| Menyoroti: | Tangan Kanan Spiral Bevel Gear Shaft,spiral gear shaft 6.5 Modul,6.5 Modul Spiral Bevel Gear Shaft |
||

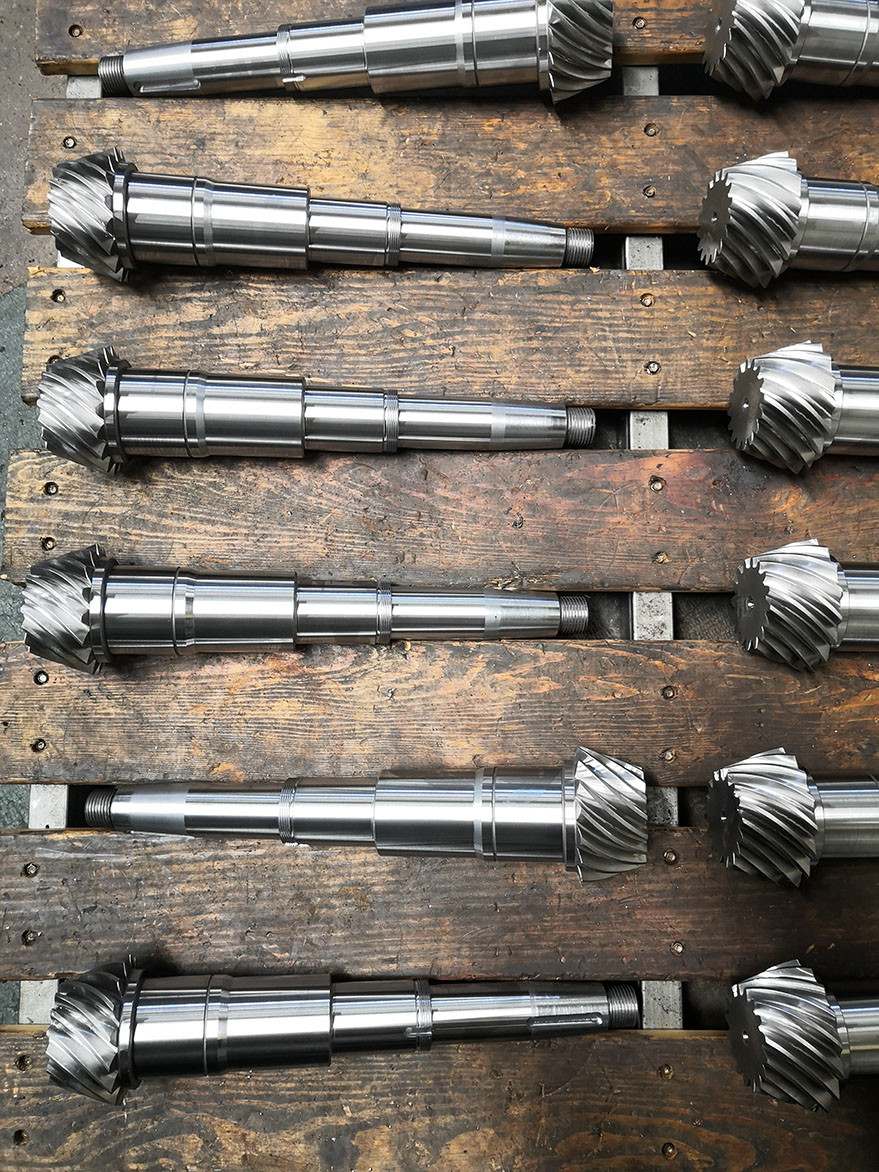

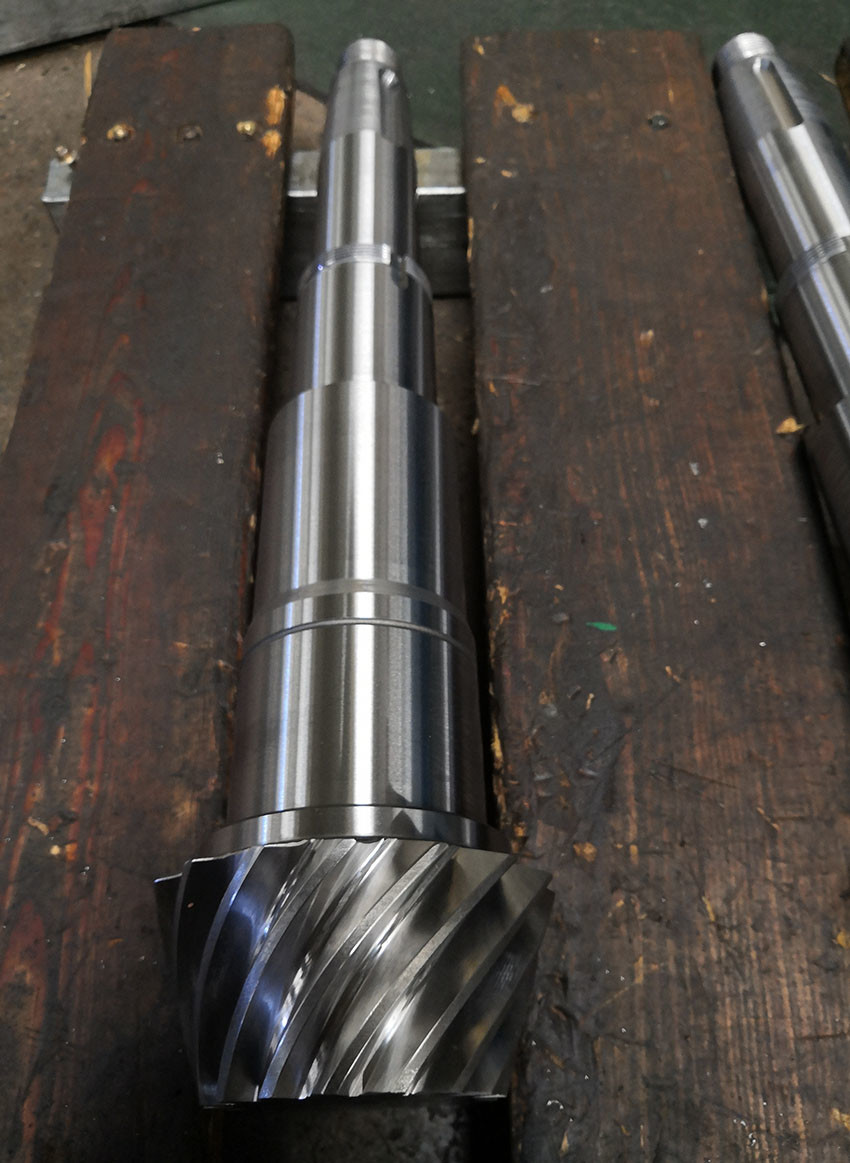

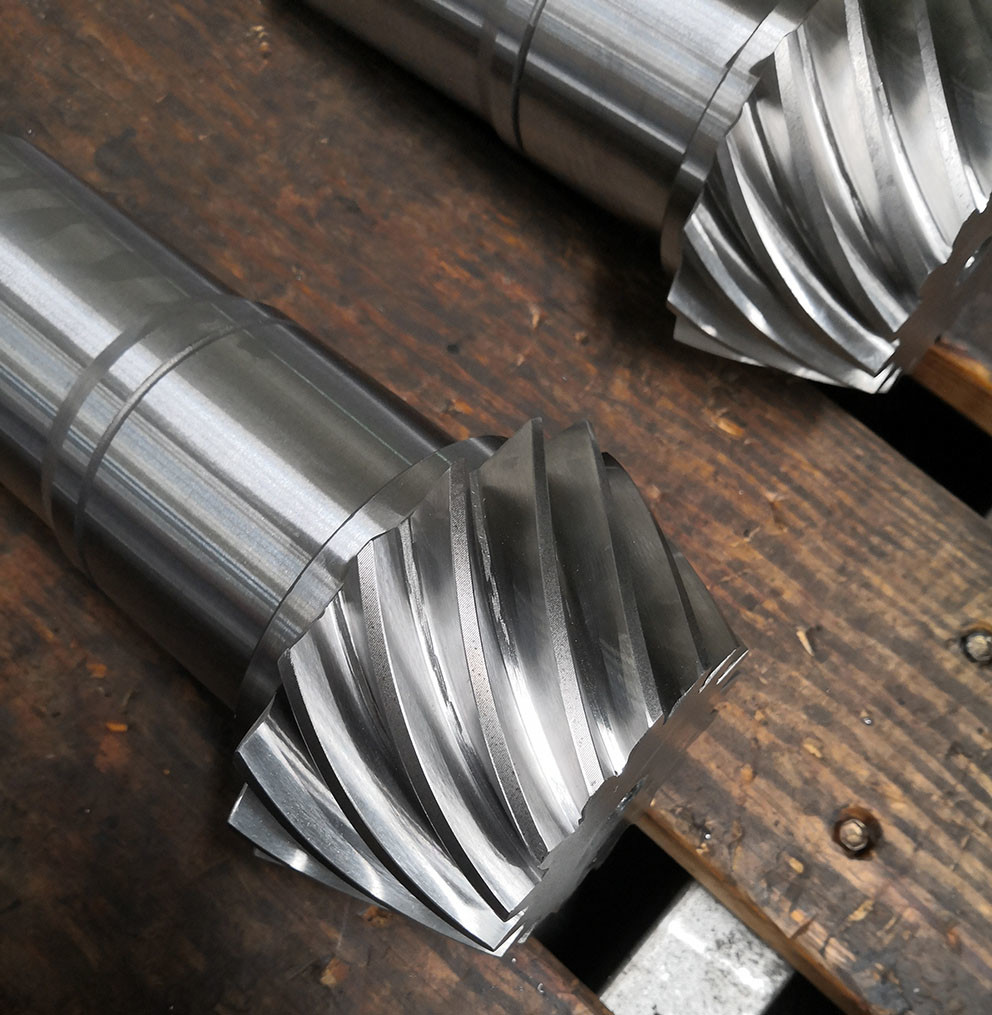

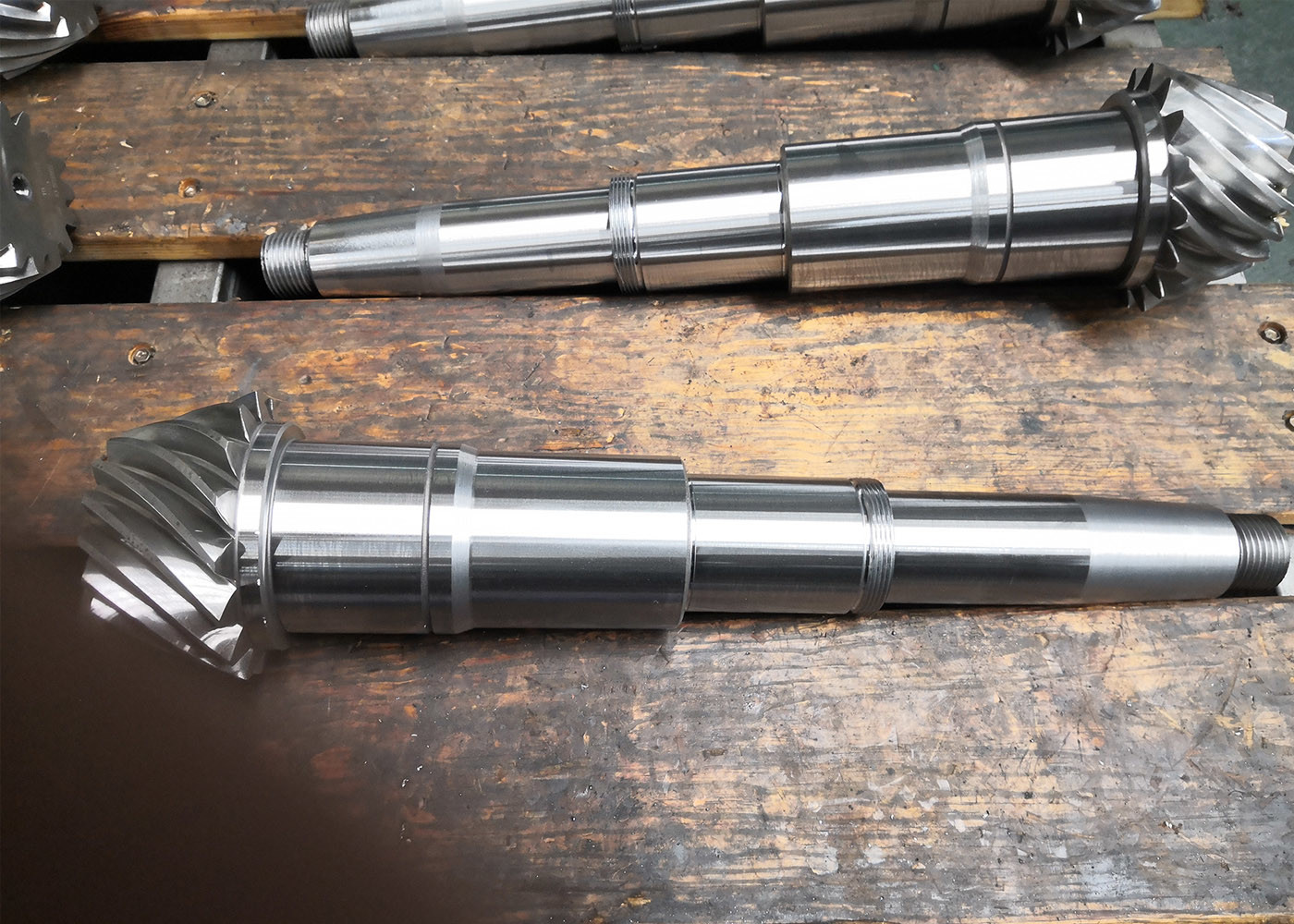

1) Deskripsi gigi spiral bevel Poros
Ini spiral bevel gear adalah 6.5M 16T dengan total panjang 503mm
Keruwetan poros adalah Ra 0.8
Diameter ujungnya adalahΦ119.07
2) Produksi Spiral Bevel Gear
Bahan adalah Qenching dan tempering 260-280 HB
Pengolahan panas karburasi 58-62 HRC
Kedalaman lapisan keras 1,4-1,8 mm
Kekerasan inti 35-42 HRC

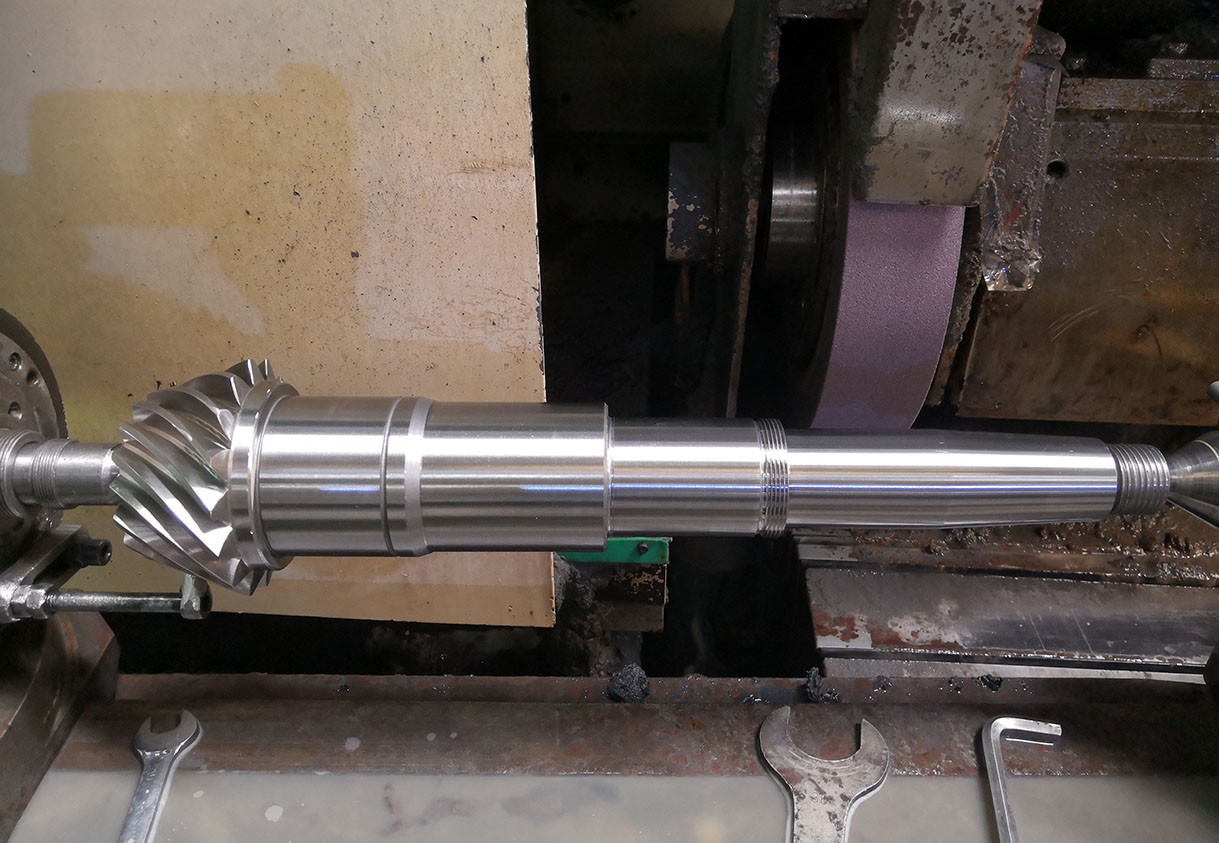

Penggilingan dan penggilingan mesin
| Produk | Spiral Bevel Gear Shaft |
| Disesuaikan | √ |
| Bahan | 20CrMnTi |
| Produksi gigi gigi | Penggilingan/Penggilingan Gir |
| Penggilingan Gigi Gear | √ |
| Modul (M) | 6.5 |
| Jumlah Gigi (Z) | 16 |
| Sudut Tekanan (α) | 20° |
| Sudut Lead | 35° |
| Tingkat Keakuratan | Kelas ISO 6/ AGMA 11Kelas |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
