| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | RG22081002 |
| Kuantitas min Order: | 50 buah |
| Harga: | $20/ Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 45 hari |
| Syarat-syarat pembayaran: | L/C, T/T, D/P, Western Union |
| Menyediakan kemampuan: | 2000 Set/Bulan |
| Bahan: | 40cr | Warna: | Hitam |
|---|---|---|---|
| Panjang: | 1550mm | Lebar: | 25mm |
| Modul: | Modul 0,5-10 | Sudut Tekanan: | 20° |
| Menyoroti: | Rak Dan Pinion Spur Gears,Rak Baja 40Cr dan roda gigi spur,Rak Pintu Dan Pinion Otomatis |
||

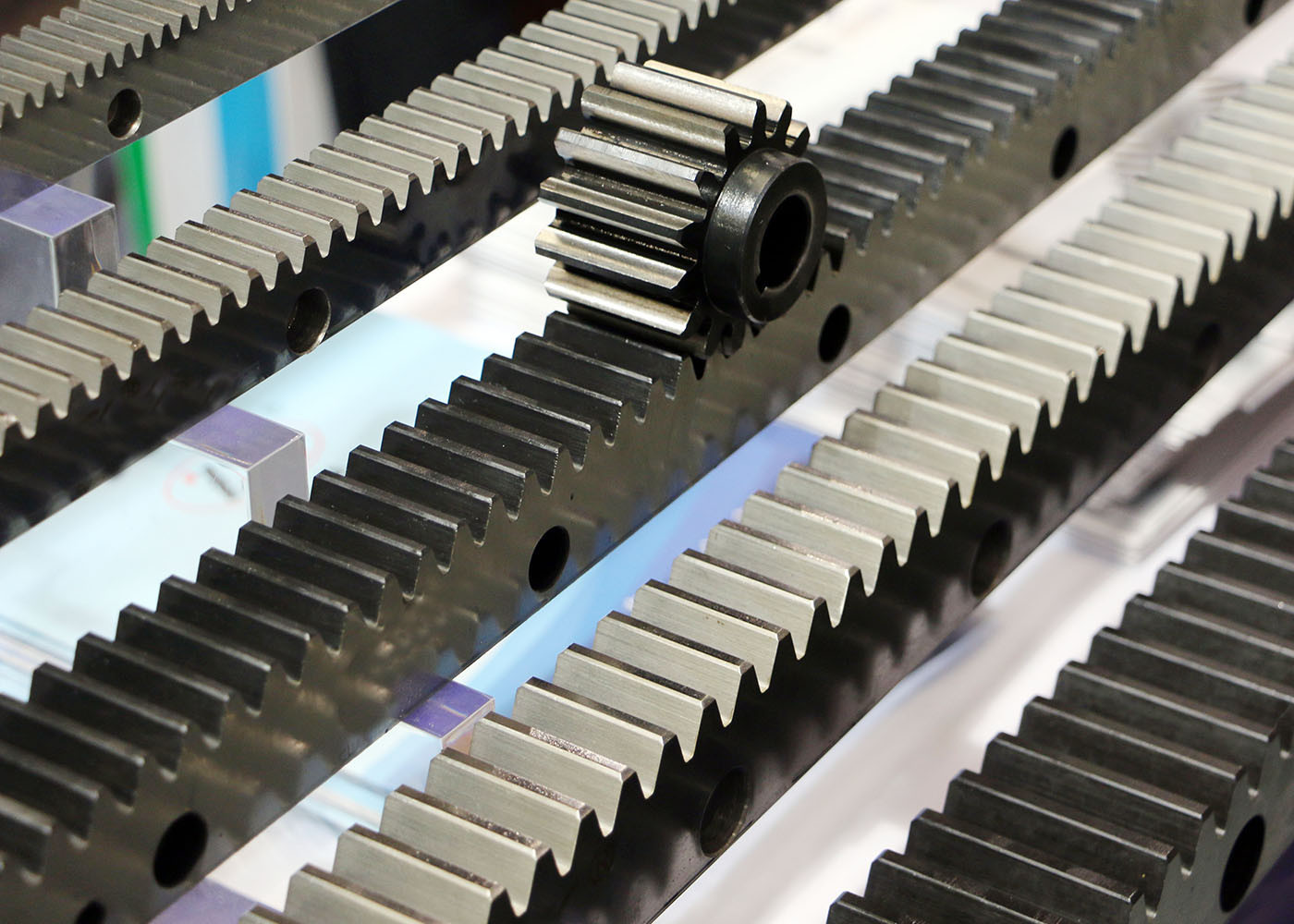

1) Deskripsi Rack Gear dan Pinion
Rack and pinion adalah jenis aktuator linier yang terdiri dari roda gigi / pinion melingkar yang melibatkan
gear (rak), yang beroperasi untuk menerjemahkan gerak rotasi ke gerak linier.
rotasi menyebabkan rak untuk didorong secara linier.
Penggerak rack dan pinion dapat menggunakan gigi lurus dan heliks.
2) Fitur Rack Gear dan Pinion
Rak membawa beban penuh aktuator secara langsung dan sehingga roda penggerak biasanya kecil,
sehingga rasio gigi mengurangi torsi yang dibutuhkan. kekuatan ini, sehingga torsi masih dapat substansial
dan jadi itu umum untuk ada gear pengurangan segera sebelum ini oleh baik gear atau
Penggerak rack memiliki rasio yang lebih tinggi, sehingga membutuhkan torsi penggerak yang lebih besar, daripada penggerak sekrup.
| Produk | Gir Rack dan Pinions |
| Disesuaikan | √ |
| Jenis Profil Gir | Penggerak rak |
| Produksi | Penggilingan Gir |
| Menggiling Gigi | Jika diperlukan |
| Modul (M) | Adat |
| Jumlah Gigi (Z) | |
| Sudut Tekanan (α) | 20° |
| Sudut Lead | Adat |
| Tingkat Keakuratan | Kelas ISO 8-9 |
| Pengolahan Panas | Pengeras Induksi |
| Kekerasan permukaan | 200-230HB/ 40-45 HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
