| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | GS2022082102 |
| Kuantitas min Order: | 2 set |
| Harga: | $2/ Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 62 Hari |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | 500 Set/bulan |
| Modul: | 1.5 | Tipe Splin: | Libatkan Spline |
|---|---|---|---|
| Sudut heliks: | 20° | Bahan: | 20CrMnTi |
| Arah: | Tangan kanan | Panjang: | 121 |

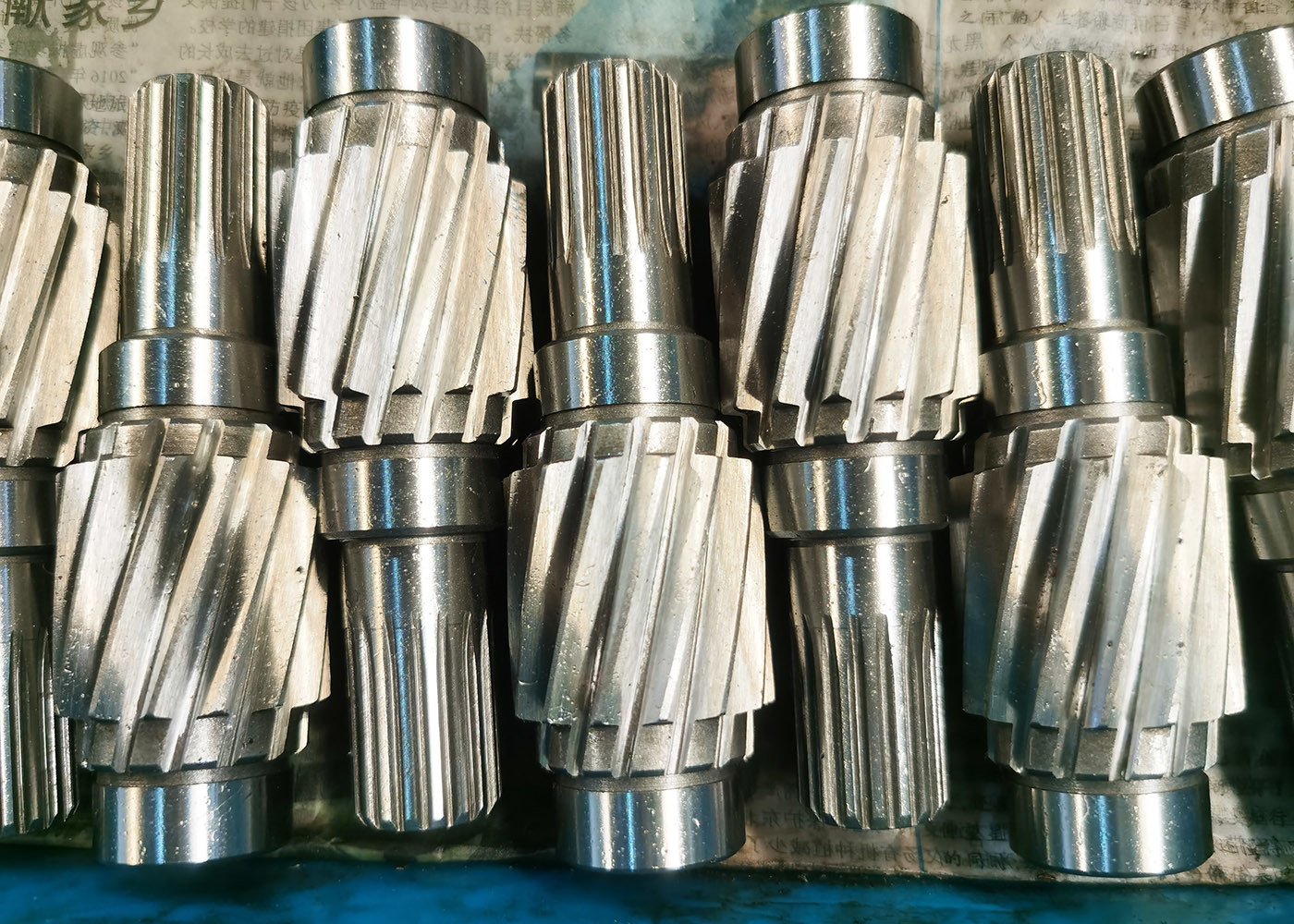

| Menyoroti: | 20CrMnTi Steel Gear Pinion Shaft,Poros pinion heliks tangan kanan,Gear Pinion Shaft 1.5 Modul |
||
1) Jenis Splines
Istilah "spline" memberikan istilah umum untuk semua profil dan spline dapat dibagi menjadi dua
kelompok berdasarkan bentuk sisi mereka:
2) Fitur Peralatan Heliks
Gigi yang miring lebih lambat bergaul daripada gigi roda gigi, sehingga mereka berjalan lebih lancar
dan diam-diam. Dengan roda gigi heliks paralel, masing-masing pasangan gigi pertama membuat kontak di satu titik di satu sisi
dari roda gigi, kurva bergerak kontak kemudian tumbuh secara bertahap di seluruh wajah gigi untuk maksimum
Kemudian mundur sampai gigi putus kontak di satu titik di sisi yang berlawanan.
| Produk | Gear Helical |
| Disesuaikan | √ |
| Bahan | 20CrMnTi |
| Pabrik gigi gigi | Perlengkapan Hobbing |
| Penggilingan Gigi Gear | √ |
| Modul (M) | 1.5 |
| Sudut Tekanan (α) | 20° |
| Sudut Heliks (β) | 20° |
| Tingkat Keakuratan Gigi | Kelas ISO 7/ AGMA 11Kelas |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62 HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
