| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | SB2208241 |
| Kuantitas min Order: | 2 set |
| Harga: | $70/ Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 62 Hari |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | 500 Set/bulan |
| Diameter luar: | 535mm | Sudut Poros: | 90° |
|---|---|---|---|
| Modul: | 12.5 | Bahan: | 20CrNi2MoA |
| Sudut nada: | 53 ° 32 ' | Sudut akar: | 51 ° 28 ' |
| Menyoroti: | 12.5 Modul 90 Derajat Bevel Gear,12.5 Modul sudut kanan roda gigi heliks,Sudut Kanan 90 Derajat Bevel Gear |
||

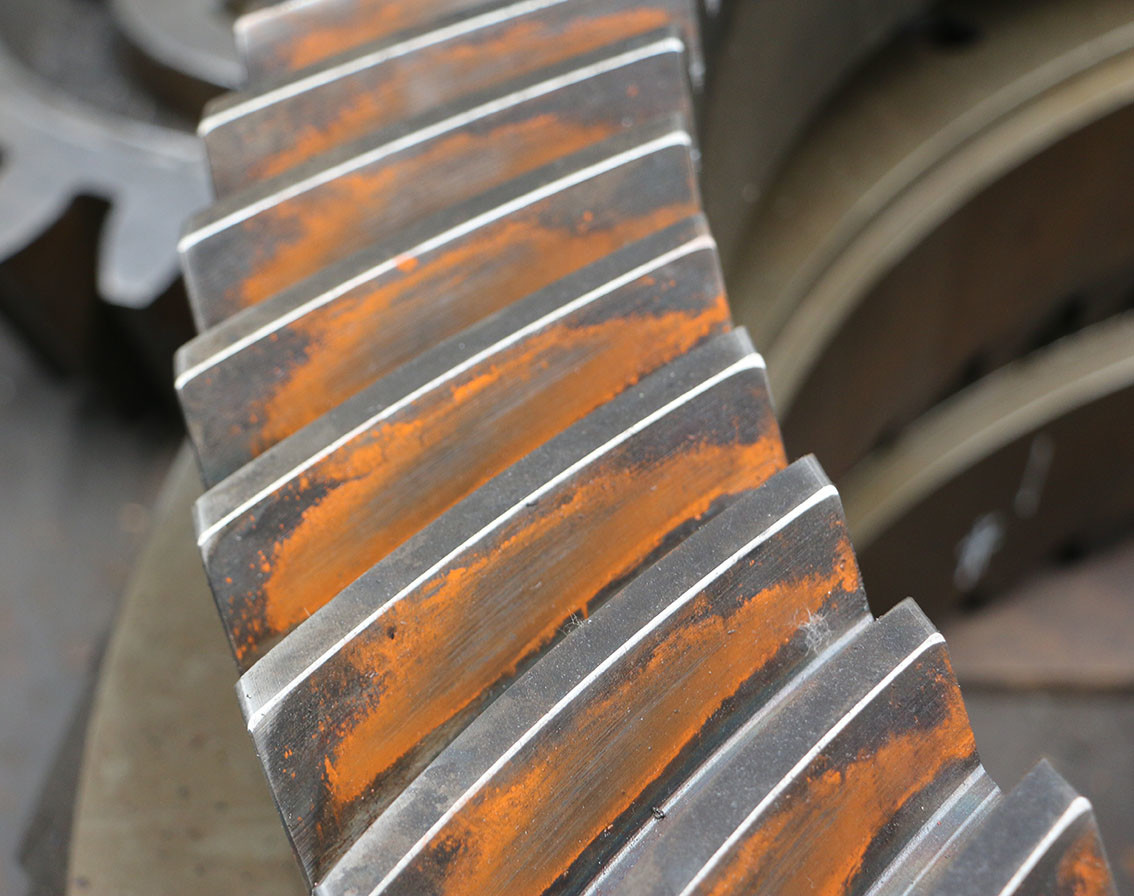

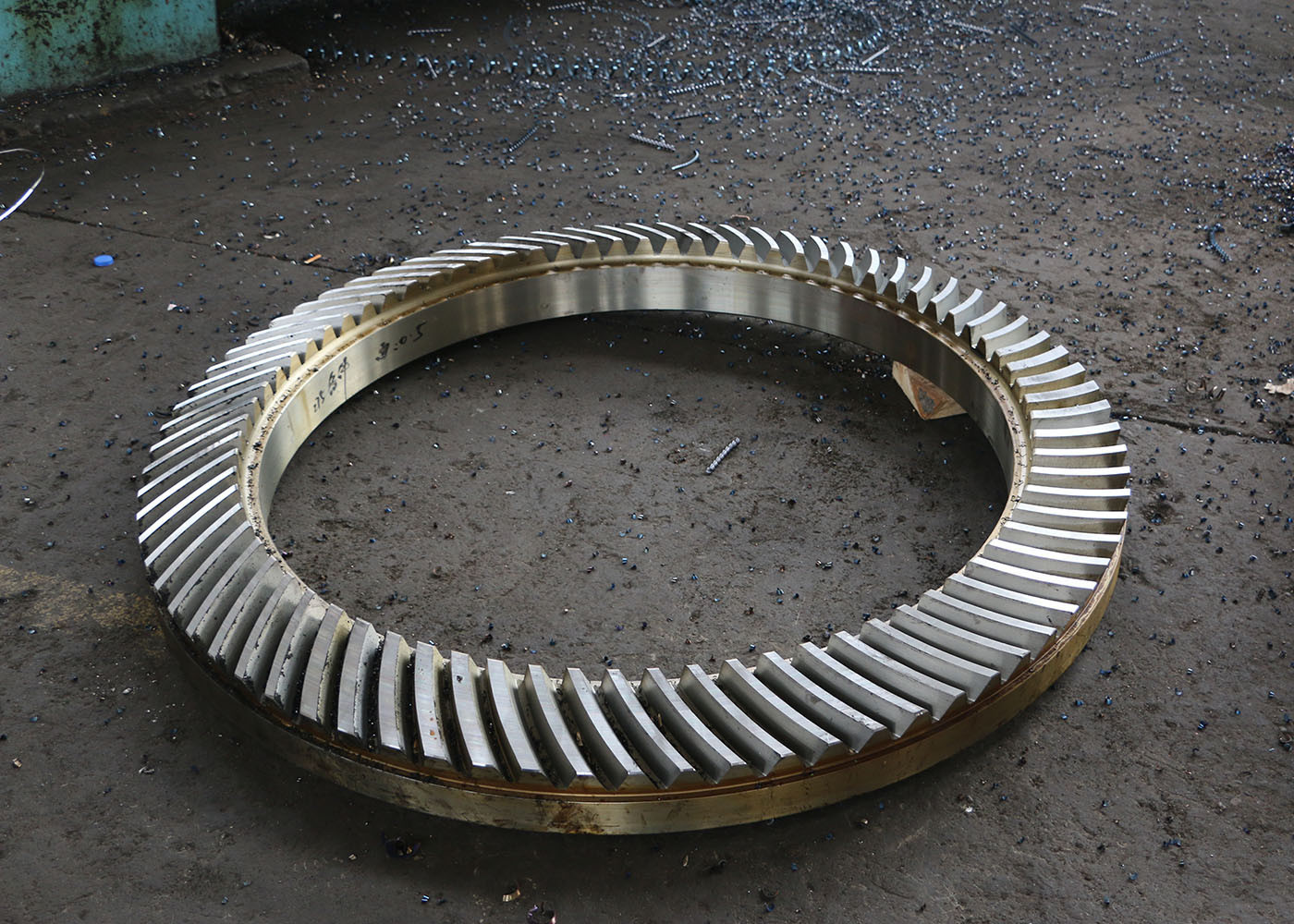

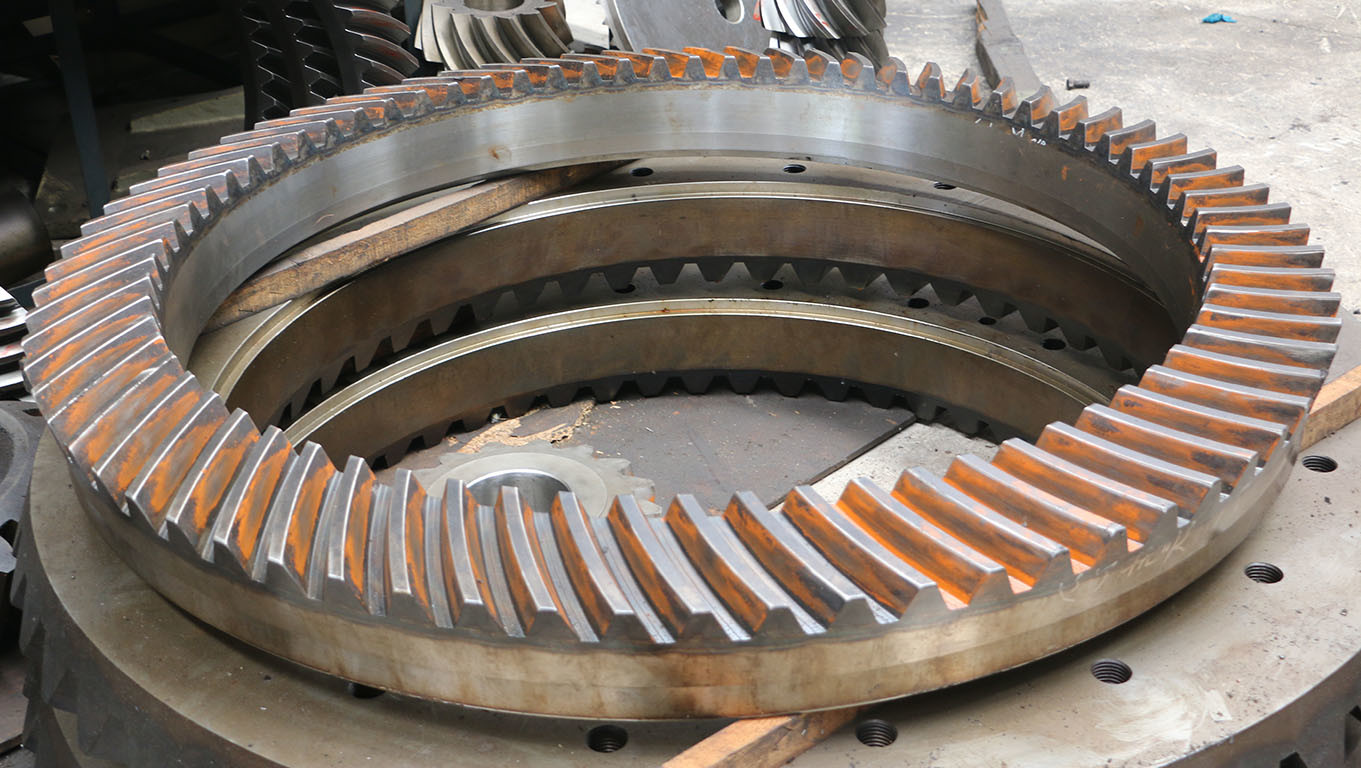

1) Deskripsi Gear Bevel Spiral
Gir bevel spiral adalah gigi bevel yang porosnya bersilang, seringkali pada sudut 90 derajat.
dengan lekuk sedikit sepanjang panjangnya dan profil involute.
Gir bevel spiral sering digunakan untuk mengirimkan daya melalui sudut lurus.
Terkait dengan beberapa solusi bevel alternatif,
Mereka dapat mengurangi biaya kepemilikan dengan memberikan kinerja yang lebih tahan lama dan kebutuhan minimal untuk perbaikan
atau pengganti.
| Produk | Spiral Bevel Gear Shaft |
| Disesuaikan | √ |
| Bahan | 20CrNi2MoA |
| Produksi gigi gigi | Penggilingan Gear & Penggilingan Gigi Gear |
| Penggilingan Gigi Gear | √ |
| Modul (M) | 12.5 |
| Jumlah Gigi (Z) | 58 |
| Sudut Tekanan (α) | 20° |
| Sudut Lead | 35° |
| Tingkat Keakuratan | Kelas ISO 6/ AGMA 11Kelas |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
