| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | GS22082501 |
| Kuantitas min Order: | 5 buah |
| Harga: | $850.0/Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 60 hari |
| Syarat-syarat pembayaran: | L/C, D/P, Western Union, T/T |
| Menyediakan kemampuan: | 300 Potongan/bulan |
| Bahan: | 18crnimo7 | Modul: | 14 |
|---|---|---|---|
| Sudut heliks: | 15° | Keakuratan: | ISO 6 Kelas |
| Panjang: | 2500mm | Sudut Tekanan: | 20° |
| Menyoroti: | Poros Gigi Transmisi Penggerak Utama,14 Modul Poros Spline Heliks,Poros Spline Heliks Tangan Kiri |
||

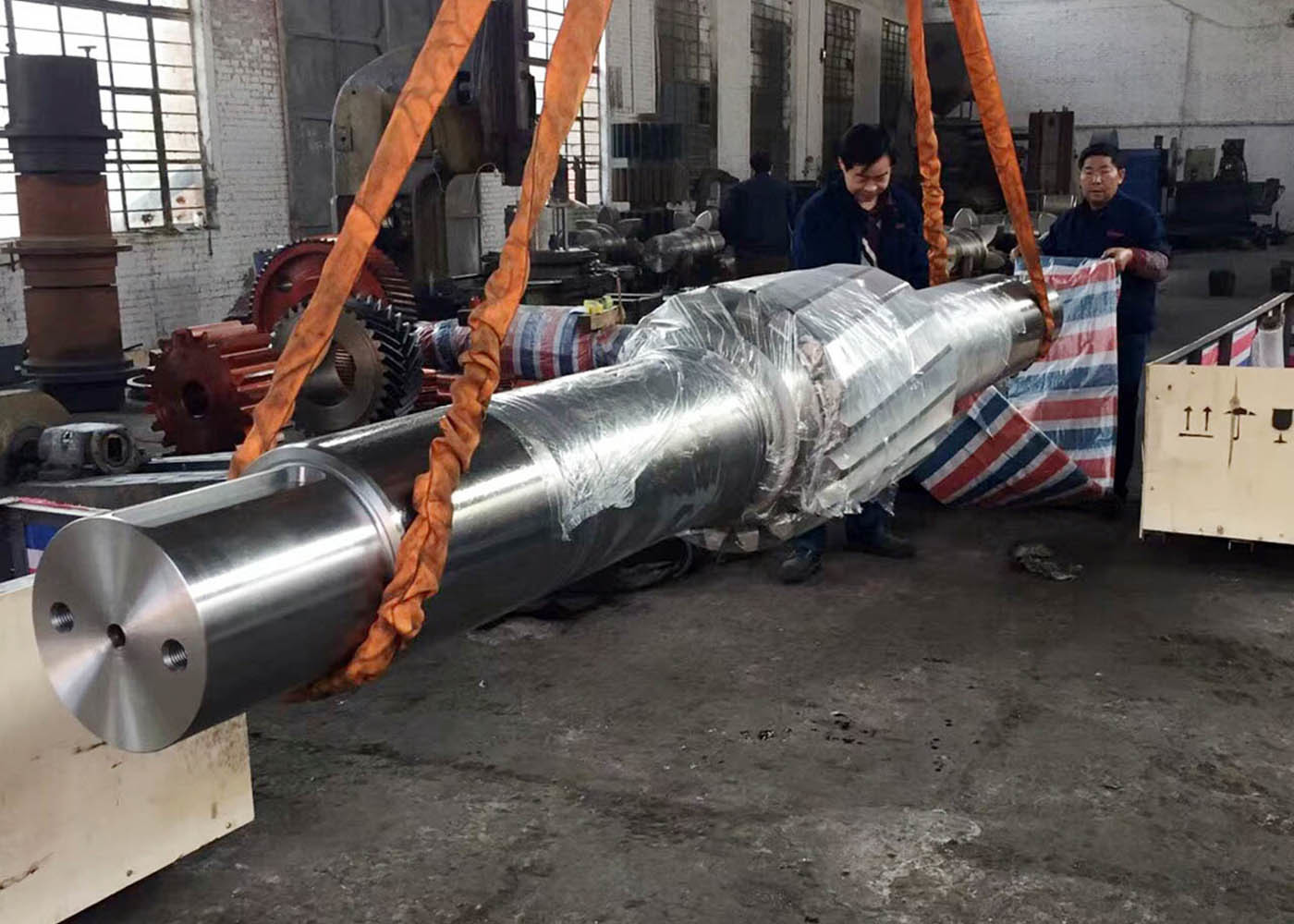

Transmisi suku cadang - 14 Modul Kiri Helical Gear Shaft Poros Utama
1) Deskripsi poros roda gigi spiral
Gear yang memiliki gigi spiral (helicoid teeth) disebut Helical Gear
Mereka banyak digunakan di industri yang berbeda, seperti
Mesin heliks dapat menanggung beban lebih banyak daripada gigi dorong dan bekerja lebih tenang.
Gear Spur membuat suara karena kontak tiba-tiba antara gigi gigi pada saat keterlibatan, tetapi spiral
gigi membuat kontak mulus dari satu tepi gigi ke yang lain.
operasi dengan efisiensi yang lebih tinggi daripada gigi dorong.
2) Klasifikasi Gear Helical
a) Gear heliks paralel (digunakan untuk mentransmisikan daya antara poros paralel)
b) Geng ganda spiral atau herringbone.
c) Gars heliks silang atau gigi miring (digunakan untuk mengirimkan daya antara poros yang tidak sejajar)
| Produk | Bagian kiri poros gigi spiral |
| Disesuaikan | √ |
| Jenis Profil Gir | Peralatan silinder |
| PeralatanGigiProduksi | Penggilingan Gir |
| Penggilingan Gigi Gear | √ |
| Modul (M) | 14 |
| Jumlah Gigi (Z) | 22 |
| Sudut Tekanan (α) | 20° |
| Sudut Lead | 22° |
| Tingkat Keakuratan | Kelas ISO 6 |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
