| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | GS22082507 |
| Kuantitas min Order: | 5 buah |
| Harga: | $50.0/Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 60 hari |
| Syarat-syarat pembayaran: | L/C, D/P, Western Union, T/T |
| Menyediakan kemampuan: | 300 Potongan/bulan |
| Bahan: | AISI 8620 | Modul: | 10 |
|---|---|---|---|
| Sudut heliks: | 12° | Pembuatan: | GEAT HOOING |
| Panjang: | 2350 | Sudut Tekanan: | 20° |
| Menyoroti: | SAE 4340 Steel Helical Pinion Shaft,SAE 4340 Steel drive gear shaft,10 Modul Helical Pinion Shaft |
||

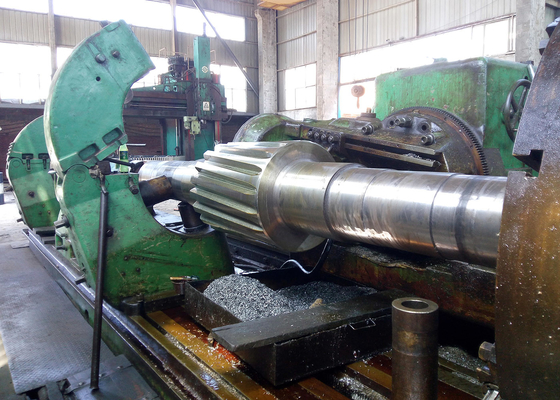

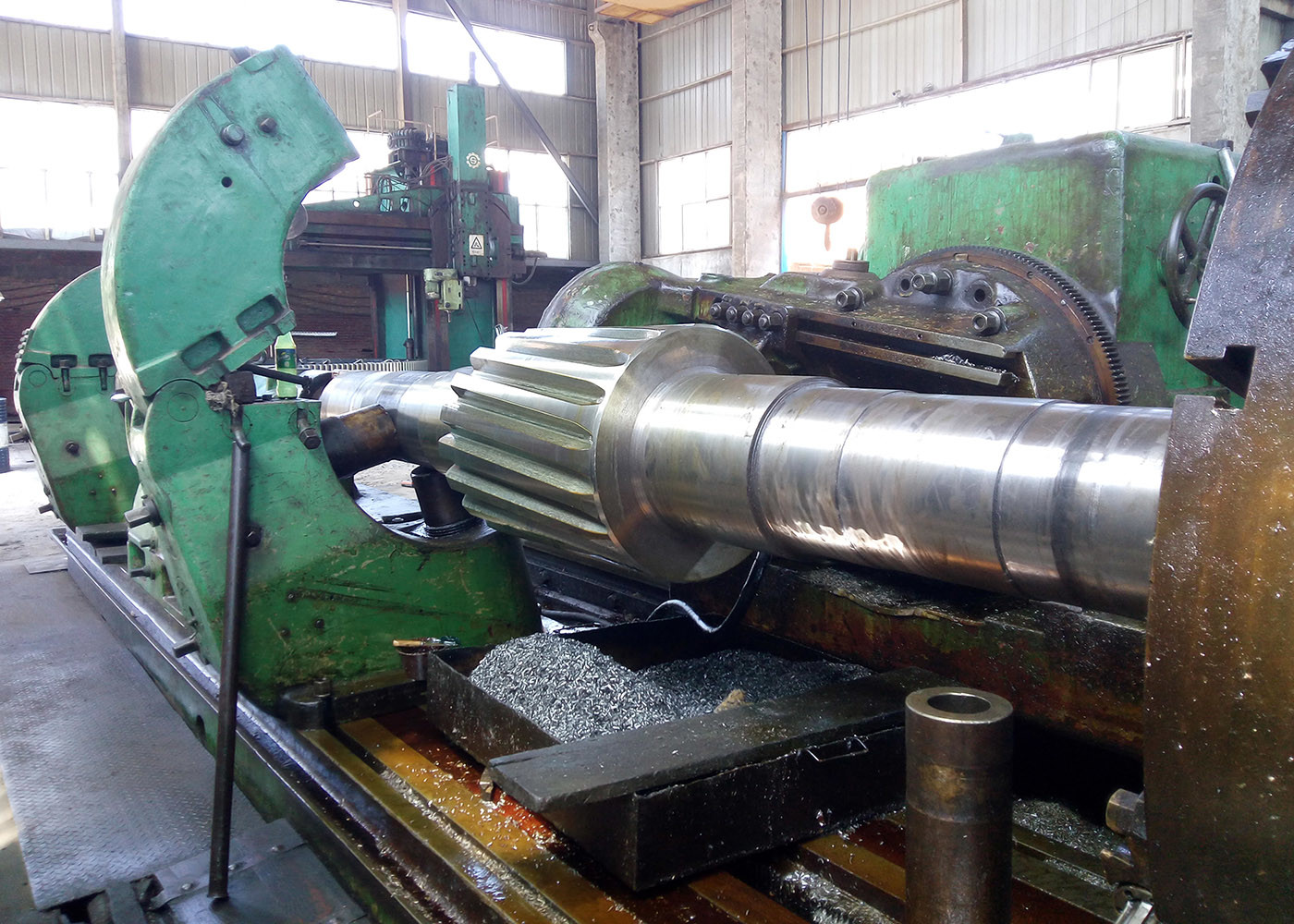

10 Modul SAE 4340 Steel Helix Gear Shaft untuk Sistem Penggerak Tugas Berat
1) Ciri-ciri Gir Heliks
Gigi-gigi mesin heliks diatur pada sudut (relatif pada sumbu mesin) dan memiliki bentuk spiral.
Hal ini memungkinkan gigi untuk mesh secara bertahap, dimulai sebagai titik kontak dan berkembang ke kontak garis sebagai keterlibatan berkembang.
Salah satu manfaat yang paling mencolok dari gigi spiral dibandingkan dengan gigi dorong adalah lebih sedikit kebisingan,
terutama pada kecepatan menengah hingga tinggi.
Juga, dengan gigi spiral, beberapa gigi selalu dalam jaring, yang berarti kurang beban pada setiap gigi individu.
Hal ini menghasilkan transisi yang lebih halus kekuatan dari satu gigi ke gigi berikutnya, sehingga getaran, beban kejut, dan keausan berkurang.
| Produk | Bagian kiri poros gigi spiral |
| Disesuaikan | √ |
| Jenis Profil Gir | Peralatan silinder |
| PeralatanGigiProduksi | Penggilingan Gir |
| Penggilingan Gigi Gear | √ |
| Modul (M) | 10 |
| Jumlah Gigi (Z) | 12 |
| Sudut Tekanan (α) | 20° |
| Sudut Lead | 0° |
| Tingkat Keakuratan | Kelas ISO 6 |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
