| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | GS22082801 |
| Kuantitas min Order: | 5 buah |
| Harga: | $850.0/Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 60 hari |
| Syarat-syarat pembayaran: | L/C, D/P, Western Union, T/T |
| Menyediakan kemampuan: | 300 Potongan/bulan |
| Bahan: | DIN 17CrNiMo6 | Modul: | 16 |
|---|---|---|---|
| Sudut heliks: | 15° | Kelas Kualitas: | ISO 6 Kelas |
| Lebar: | 200 mm | Addendum Co.: | 1 |
| Menyoroti: | DIN 17CrNiMo6 Helix Shaft,Poros Helix Tangan Kanan,DIN 17CrNiMo6 Gear Drive Shaft |
||

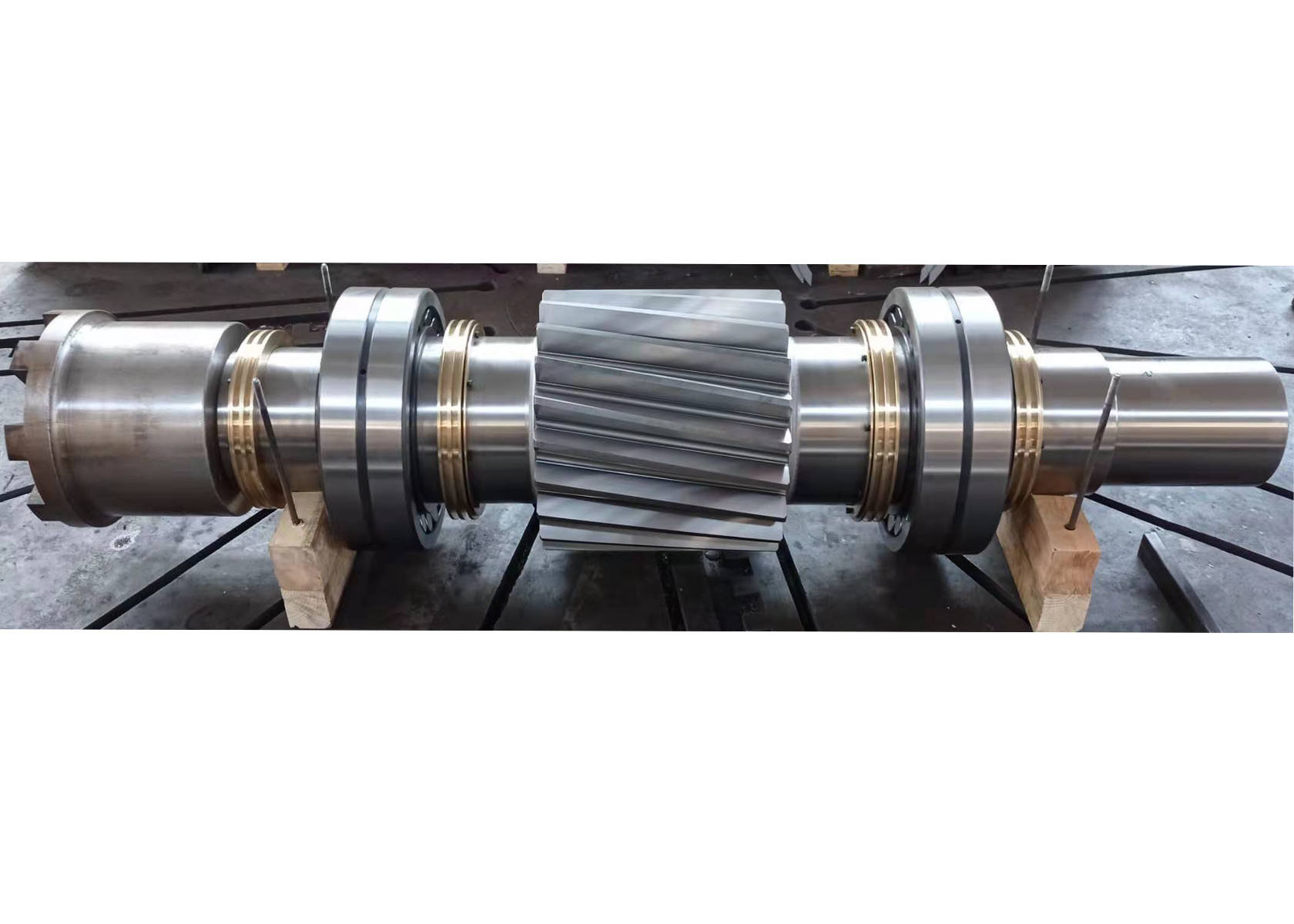

Bagian Transmisi Genggaman Kanan Helix Shaft Drive Shaft DIN 17CrNiMo6 baja tempa
1) Fitur-fitur poros gir Helcial
a) Sebuah roda gigi heliks tunggal memiliki gigi miring ke arah manapun (baik spiral tangan kiri atau spiral tangan kanan).
b) Gir heliks tunggal mengembangkan gaya dorongan aksial dan melakukan hal yang sama pada bantalan yang sesuai.
Ini juga mengembangkan gaya radial.
(c) Kapasitas transmisi daya gear heliks tunggal relatif rendah.
d) Karena beban dorongan, sudut spiral yang tinggi tidak dapat digunakan.
Sudut heliks untuk alat heliks tunggal biasanya bervariasi dalam 15o ∼ 20o.
e) Gir heliks tunggal cocok untuk pendorong mekanis atau kebutuhan transmisi daya di mana setiap aplikasi
biasanya membutuhkan desain yang unik untuk kekuatan, kecepatan, dan konfigurasi.
| Produk | Selang gear heliks tunggal |
| Disesuaikan | √ |
| Jenis Profil Gir | Peralatan silinder |
| PeralatanGigiProduksi | Penggilingan Gir |
| Penggilingan Gigi Gear | √ |
| Modul (M) | 16 |
| Jumlah Gigi (Z) | 22 |
| Sudut Tekanan (α) | 20° |
| Sudut Lead | 15° |
| Tingkat Keakuratan | Kelas ISO 6 |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
