| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | DB22083004 |
| Kuantitas min Order: | 1 buah |
| Harga: | $1000/ Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 75 hari |
| Syarat-syarat pembayaran: | L/C, D/P, T/T, Western Union |
| Menyediakan kemampuan: | 100 buah/bulan |
| Bahan: | ZG42CrMo | Profil gigi: | Gigi Heliks Ganda |
|---|---|---|---|
| Perawatan panas: | Normalisasi | Kekerasan: | 260-300 HB |
| Pembuatan: | Gear Hobbing | Kelas Kualitas: | ISO 8-9 |
| Menyoroti: | Gear Transmisi ZG42CrMo,Casting Steel Double Helix Gear,Transmisi Double Helix Gear |
||

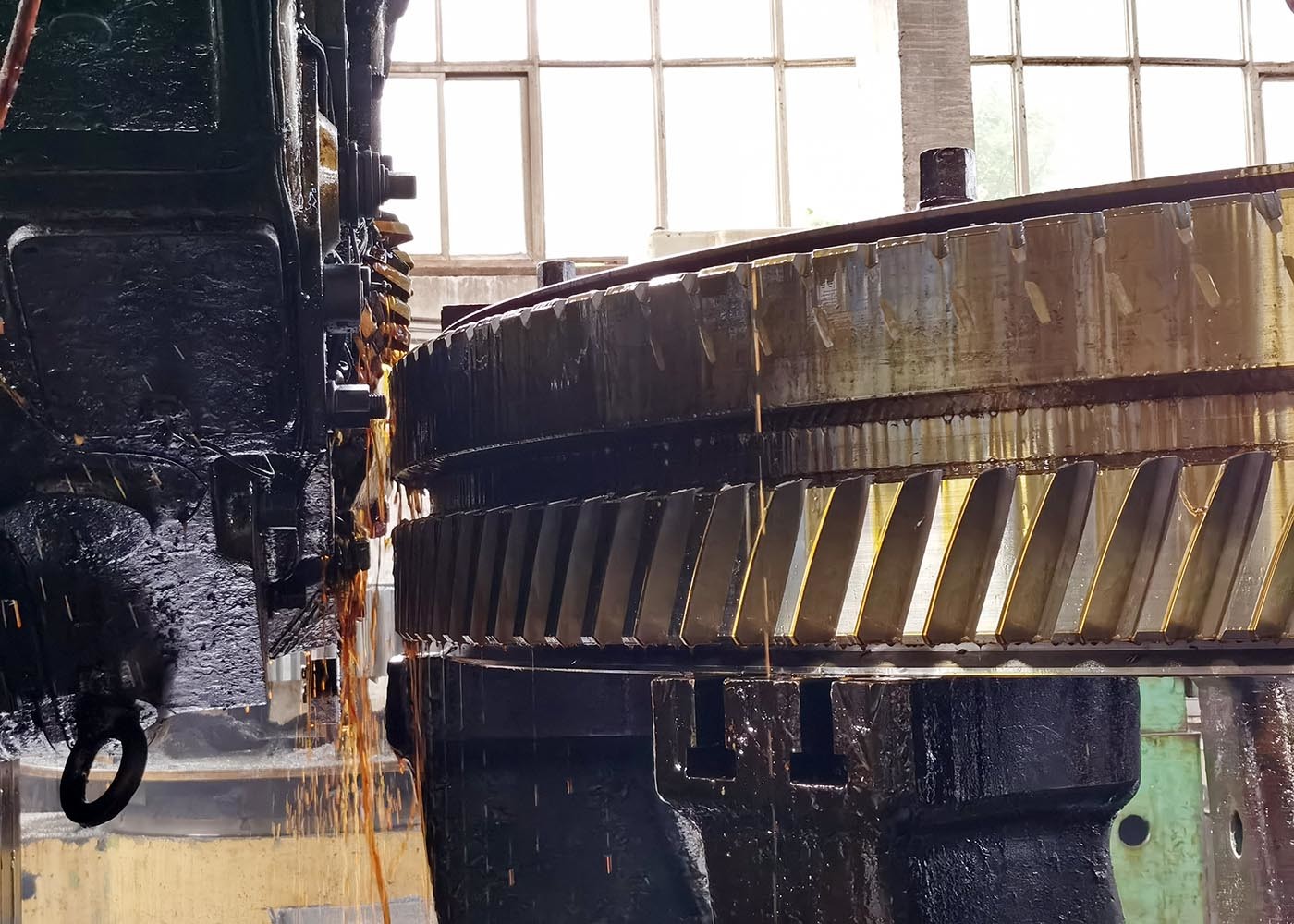

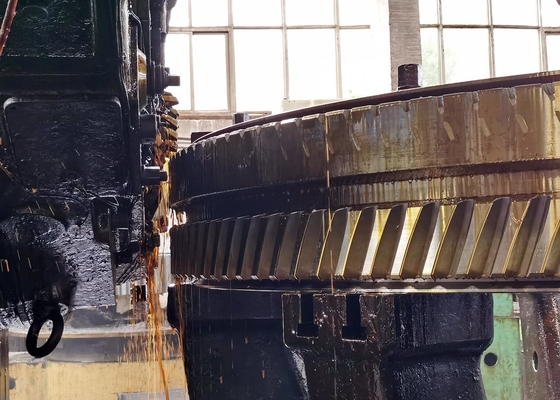

Roda Gigi Transmisi Casting Baja ZG 42CrMo Roda Gigi Helix Ganda
1) Deskripsi roda gigi helix ganda
Roda gigi helix ganda: juga dikenal sebagai roda gigi Herringbone,
ini adalah roda gigi dengan gigi dari kedua helix, satu ke kanan dan yang lainnya ke
kiri. Helix ganda menyeimbangkan gaya aksial.
2) Karakteristik roda gigi helix ganda
Mereka ditandai dengan memiliki gigi heliks silindris.
Sumbu roda gigi heliks dapat sejajar atau bersilangan, biasanya pada 90º.
Untuk menghilangkan dorongan aksial, gigi dapat dibuat ganda.
Roda gigi heliks memiliki resolusi aksial dan untuk mengatasinya digunakan alternatif helix ganda.
| Produk | Roda Gigi Helix Ganda |
| Dibuat Khusus | √ |
| Tipe Profil Gigi | Roda Gigi Silindris |
| Manufaktur | Penggilingan Gigi |
| Penggilingan Gigi | √ |
| Modul (M) | Dibuat Khusus |
| Jumlah Gigi (Z) | 152 |
| Sudut Tekanan (α) | 20° |
| Sudut Timbal | 13° |
| Tingkat Akurasi Gigi | Tingkat ISO 8-9 |
| Perlakuan Panas | Pendinginan & Tempering |
| Kekerasan Permukaan | 260-300HB |
| PERBANDINGAN KELAS KODE BAJA | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Pemotongan Penggilingan
Perlakuan Panas Penggilingan Inspeksi
