Gigi Heliks Tunggal
>
|
| Tempat asal | Cina |
| Nama merek | YIZGEAR |
| Nomor model | HG22083101 |

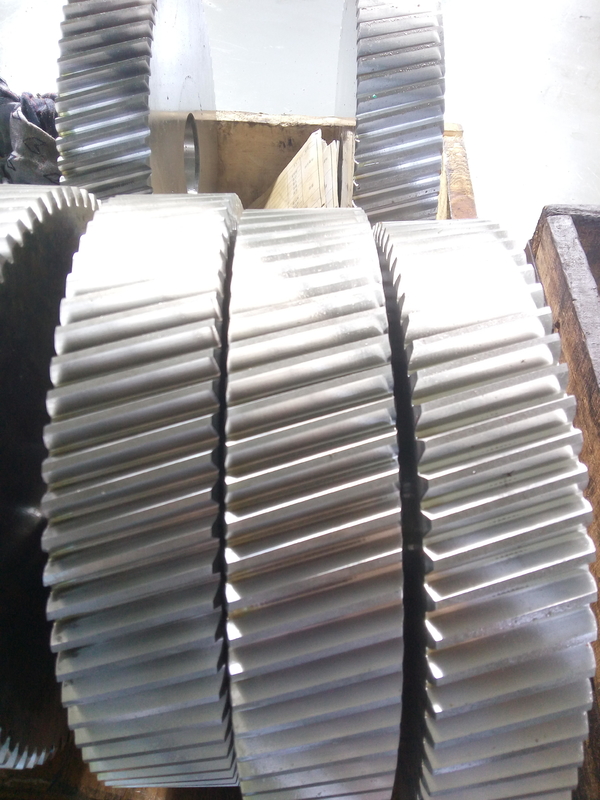

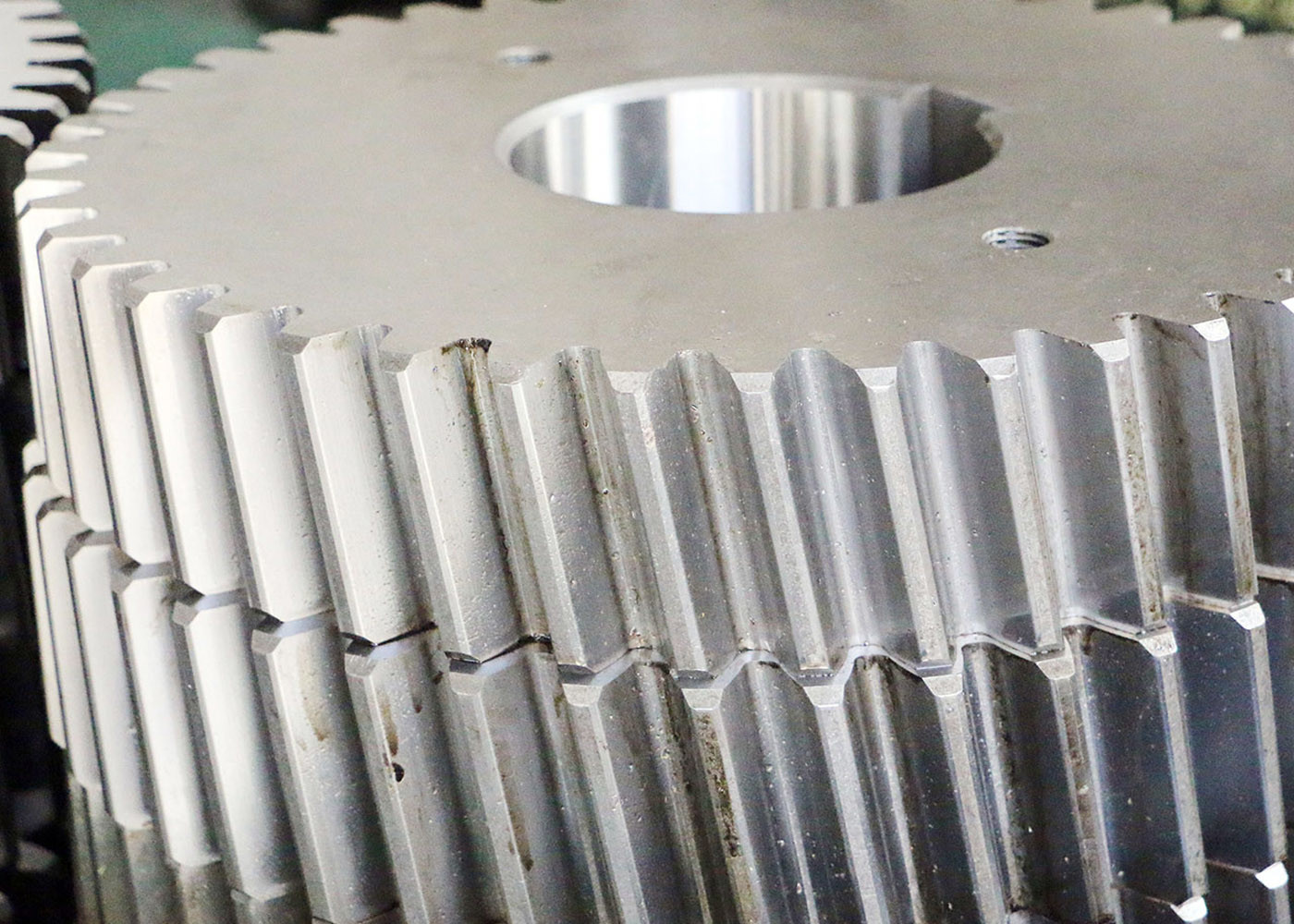

Froged Steel 20CrMnTi Steel Single Helical Gear Untuk Reducer Kecepatan Dipasang Poros
1) Deskripsi Peralatan Heliks
Gir heliks adalah salah satu jenis gigi silinder dengan jejak gigi miring.
Dibandingkan dengan gigi dorong, mereka memiliki rasio kontak yang lebih besar dan unggul dalam ketenangan dan kurang getaran dan mampu mengirimkan kekuatan besar.
Sepasang roda gigi heliks memiliki sudut helix yang sama tetapi tangan helix berlawanan.
2) Fitur Peralatan Heliks
Gir heliks menghasilkan gaya dorongan aksial. Oleh karena itu, disarankan untuk menggunakan bantalan dorongan untuk menyerap kekuatan ini.
| Produk | Gear Helical |
| Disesuaikan | √ |
| Jenis Profil Gir | Peralatan silinder |
| Produksi | Pengolahan/Penggilingan Gir |
| Menggiling Gigi | √ |
| Modul (M) | 4 |
| Jumlah Gigi (Z) | 52 |
| Sudut Tekanan (α) | 20° |
| Sudut Lead | Adat |
| Tingkat Keakuratan | 6-7 |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62 HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
