| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | HG22083102 |
| Kuantitas min Order: | 1 buah |
| Harga: | $80/ Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 50 hari |
| Syarat-syarat pembayaran: | L/C, T/T, Western Union, D/P |
| Menyediakan kemampuan: | 1000 buah/bulan |
| Nomor Gigi: | 76 | Sudut heliks: | 23° |
|---|---|---|---|
| Sudut Tekanan: | 20° | Lebar Gigi: | 80mm |
| Kekerasan: | 45-50 SDM | Bahan: | AISI 4140 |
| Menyoroti: | 12 Modul Single Helix Gears,Transmisi Gears 76 Tooth,12 Modul Single Helix Transmission Gears |
||

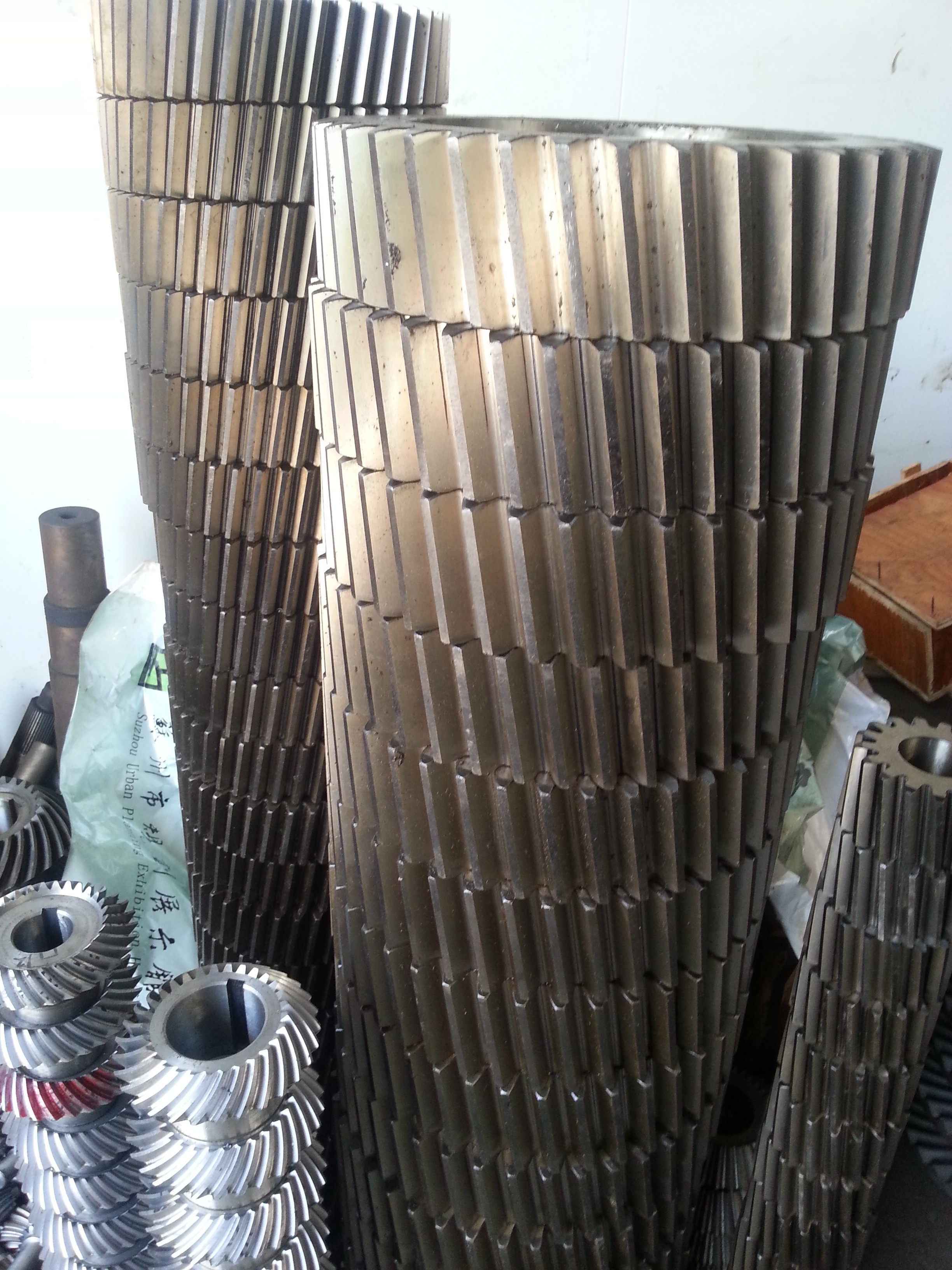

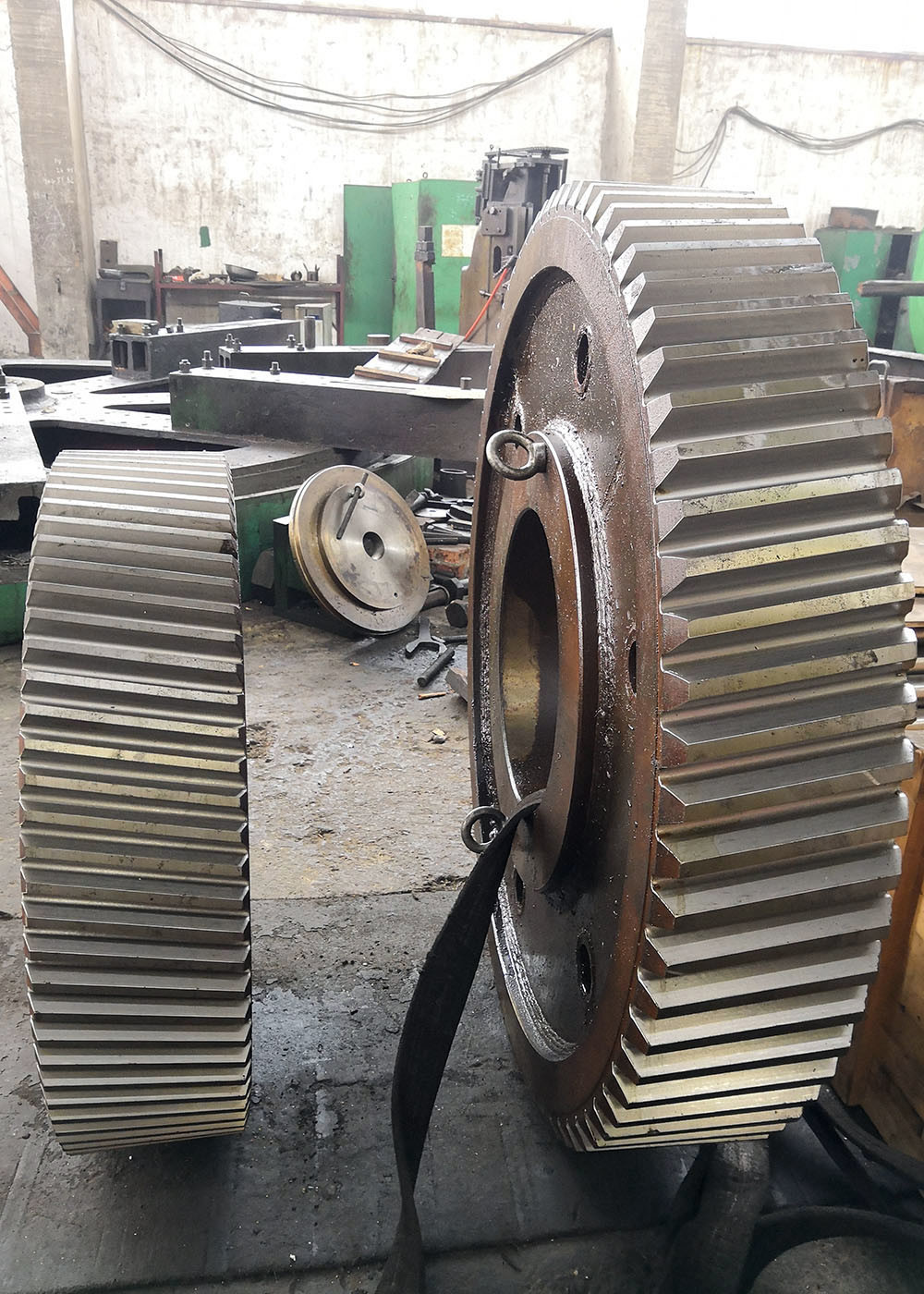

Memalsukan Baja 12 Modul Single Helix Transmission Gears Untuk Gearbox
1) Ciri-ciri Gir Heliks
Gir heliks dapat mentransmisikan energi antara sumbu paralel atau tegak lurus melalui penggunaan gigi heliks.
Mereka dirancang untuk mendistribusikan tekanan secara bertahap di seluruh gigi.
Karena kemiringan gigi, gigi spiral berjalan lebih halus dan lebih tenang daripada gigi lainnya dan mampu membawa beban berat secara efisien.
2) Jenis Gir Heliks
Gir heliks tersedia dalam dua konfigurasi gigi: tangan kiri dan tangan kanan.
Gir heliks mengirimkan energi melalui dua konfigurasi sumbu: paralel dan tegak lurus.
| Produk | Gear Helical |
| Disesuaikan | √ |
| Jenis Profil Gir | Peralatan silinder |
| Produksi | Perlengkapan Hobbing |
| Menggiling Gigi | √ |
| Modul (M) | 12 |
| Jumlah Gigi (Z) | 76 |
| Sudut Tekanan (α) | 20° |
| Sudut Lead | 23° |
| Tingkat Keakuratan | Kelas ISO 6-7 |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62 HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
