| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | GS22112401 |
| Kuantitas min Order: | 2 buah |
| Harga: | $1850.0/Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 60 hari |
| Syarat-syarat pembayaran: | L/C, D/P, Western Union, T/T |
| Menyediakan kemampuan: | 300 Potongan/bulan |
| Bahan: | 40CrNiMo | DP: | 1.732 |
|---|---|---|---|
| Sudut heliks: | 30° | Profil: | heliks ganda |
| Lebar Gigi: | 11" | Tekanan Agnle: | 20° |
| Menyoroti: | Poros Gigi Heliks Ganda Helix,Poros Gigi Transmisi DP1.732,Poros Gigi Transmisi 40CrNiMo |
||

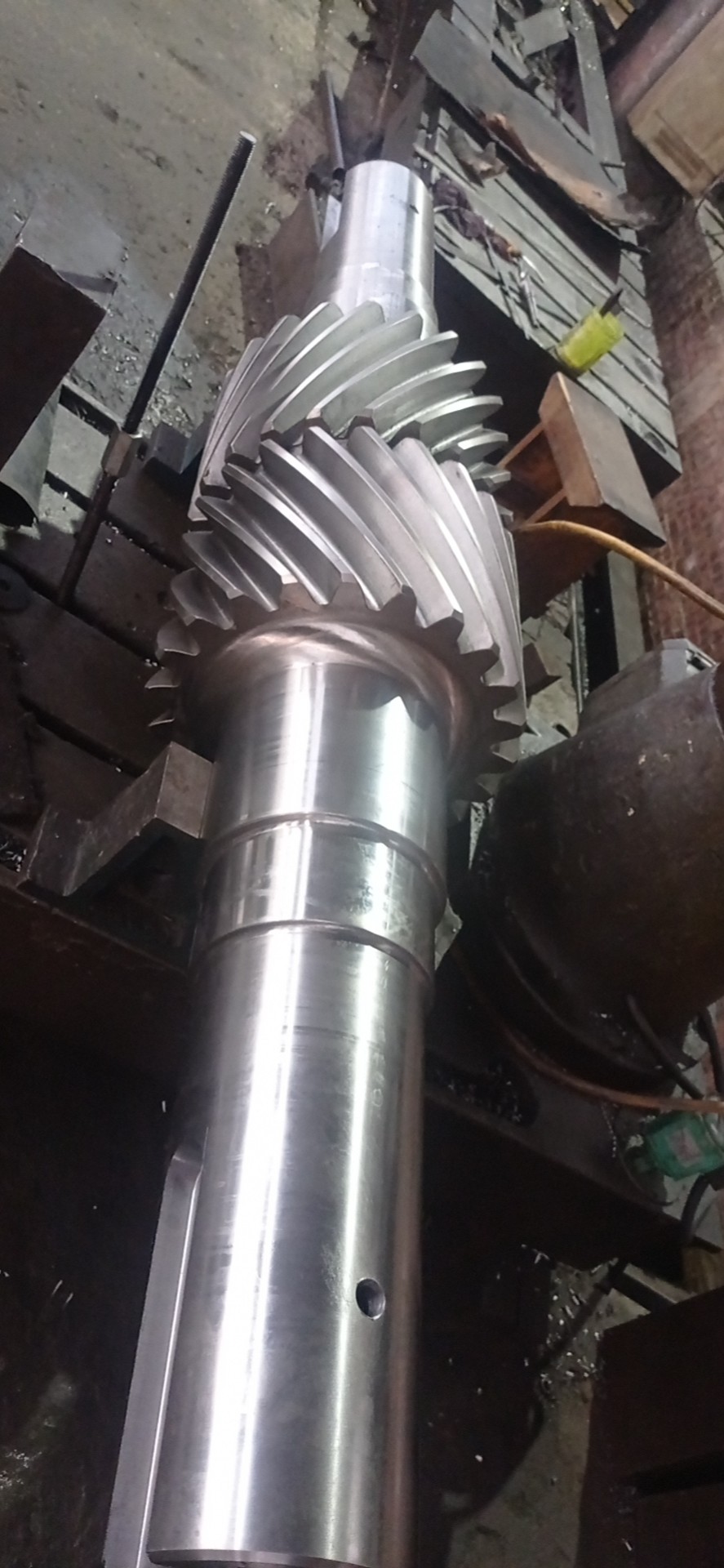

SAE 4340 Baja DP1.732 22T Double Helical Gear Shaft Helix Angle 30°
1) Deskripsi Poros Girasi
Sebuah poros gigi dengan kurva gigi di setiap bagian diperkenalkan sebagai gigi poros yang bersilang.
Spirale Bevel gigi adalah contoh umum dari profil gigi yang digunakan pada bentuk poros yang dibuat dengan tepat.
2)PASO DIAMETRAL 1.5
Sudut Tekanan 20°
Diametro PRIMITIVO 14.667"
Jumlah Gigi 22
AGGULO DE HELICE 30°
| Produk | Gelang gear heliks ganda |
| Disesuaikan | √ |
| Jenis Profil Gir | Peralatan silinder |
| PeralatanGigiProduksi | Penggilingan Gir |
| Penggilingan Gigi Gear | |
| Modul (M) | 16.933 |
| Jumlah Gigi (Z) | 22 |
| Sudut Tekanan (α) | 20° |
| Sudut Lead | 30° |
| Tingkat Keakuratan | Kelas ISO 8 |
| Pengolahan Panas | Memadamkan & Mengeraskan |
| Kekerasan permukaan | 260-290 HB |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA | 4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
