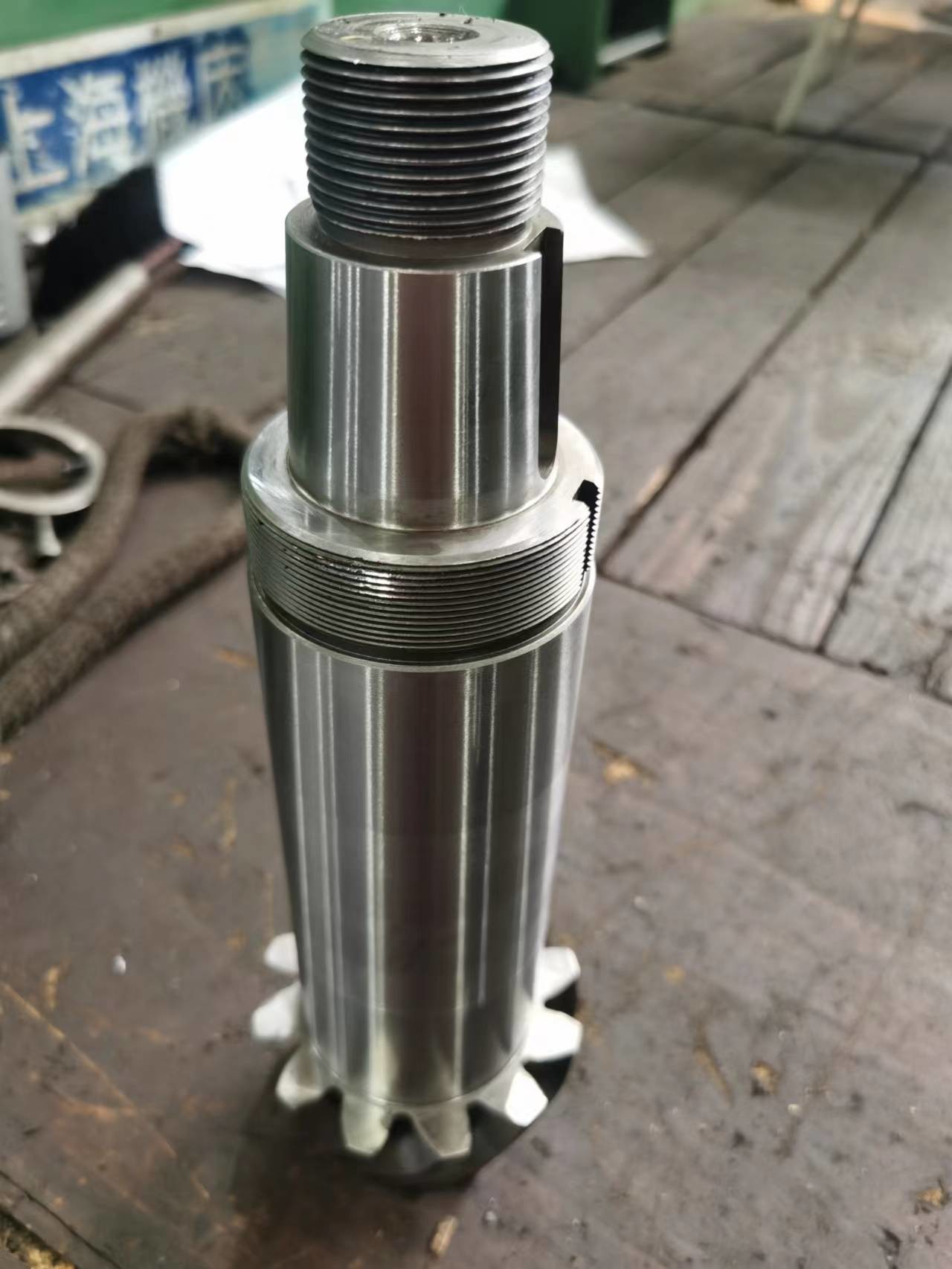

SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Modul 12T Sudut 35°
  • SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Modul 12T Sudut 35°
SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Modul 12T Sudut 35°

SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Modul 12T Sudut 35°

Tempat asal Cina
Nama merek YIZGEAR
Nomor model SB22112601
Detail Produk
Total panjang:
318
Sudut Poros:
90 °
Modul:
7
Bahan:
SAE 4320
Sudut nada:
13 ° 45 '
Sudut wajah:
16 ° 56 '
Menyoroti:

Baja Spiral Bevel Gear Shaft Helix

,

SAE 4320 Spiral Bevel Gears

,

Sudut 35° Spiral Bevel Gears

Syarat Pembayaran & Pengiriman
Kuantitas min Order
2 set
Harga
$300/ Piece
Kemasan rincian
peti kayu lapis
Waktu pengiriman
62 Hari
Syarat-syarat pembayaran
T/T, L/C
Menyediakan kemampuan
500 Set/bulan
Deskripsi produk

SAE 4320 Baja 7 Modul 12T Spiral Bevel Gear Shaft Helix Angle 35°

1) Descripción del eje del engranaje cónico en espiral (Deskripsi tentang poros roda gigi kerucut spiral)

Dientes

Mn 7

Sudut Tekanan 20°

Sudut De Helice 35°

2) Pembuatan gigi kerucut spiral

Altura 13.21

Diameter Eksterior 100.54

Diameter De Paso 84.00

Tratamiento térmico de cementación 58-62 HRC Pengolahan panas semen

Depthidad de la capa endurecida 0,8 ~ 1,0 mm

Kekuatan inti 35-42 HRC

Fresado de engranajes y rectificado de engranajes Pengerjaan pengerjaan mesin

Produk Spiral Bevel Gear Shaft
Disesuaikan √
Bahan SAE 4320
Produksi gigi gigi Penggilingan Gear & Penggilingan Gigi Gear
Penggilingan Gigi Gear √
Modul 7
Jumlah Gigi (Z) 12
Sudut Tekanan (α) 20°
Sudut Lead 35°
Tingkat Keakuratan Gigi Kelas ISO 6/ AGMA 11Kelas
Pengolahan Panas Karburasi
Kekerasan permukaan 58-62HRC



Perbandingan Kode Kelas Baja
CHINA/GB ISO GOST ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20XM 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XGT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM 439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

Peralatan Produksi

SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Modul 12T Sudut 35° 0SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Modul 12T Sudut 35° 1SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Modul 12T Sudut 35° 2

SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Modul 12T Sudut 35° 3SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Modul 12T Sudut 35° 4SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Modul 12T Sudut 35° 5

Proses Produksi

SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Modul 12T Sudut 35° 6SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Modul 12T Sudut 35° 7SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Modul 12T Sudut 35° 8

Pembuatan Mesin Pemotong

SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Modul 12T Sudut 35° 9SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Modul 12T Sudut 35° 10SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Modul 12T Sudut 35° 11

Pemeriksaan Penggilingan Pengolahan Panas

SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Modul 12T Sudut 35° 12
