| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Minimum Order Quantity: | 500Sets |
| Kemasan rincian: | Peti kayu lapis |
| Waktu pengiriman: | 60 hari |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 500 Sets/Month |
| Lebar: | 75mm | Jumlah gigi: | 15 |
|---|---|---|---|
| Profil gigi: | Perlengkapan Dalam | Kekerasan: | HV650 |
| Kelas Kualitas: | ISO 8-9 Kelas | Perawatan panas: | Nitriding |
| Menyoroti: | Membuat Gigi yang Tepat Genggaman Spur Internal,Advanced Gear Shaping Internal Spur Gear,Gear Shaping Gear Spur Internal |
||
1)Deskripsi Peralatan Dalam

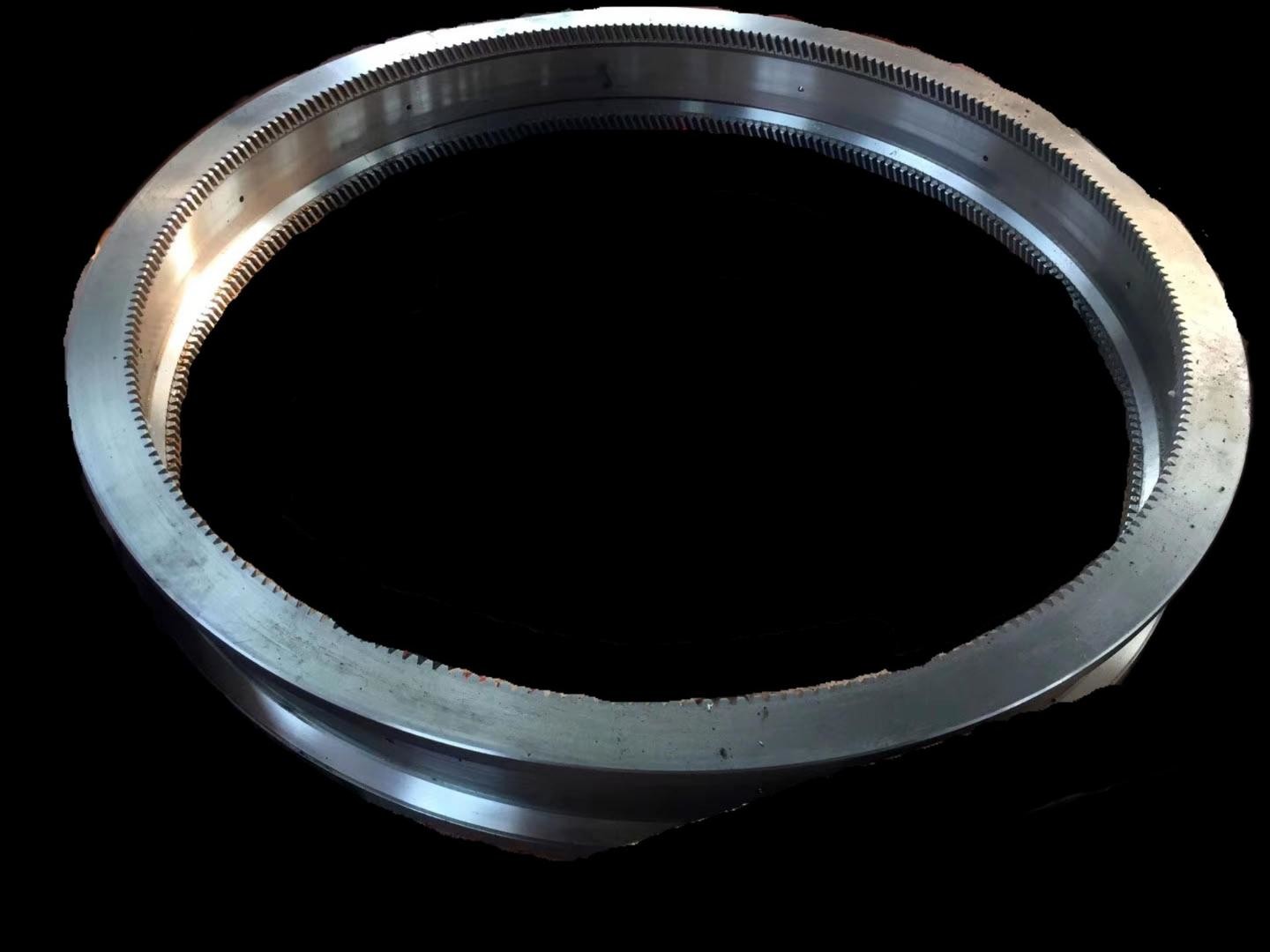

Gir cincin dalam adalah gigi berbentuk cincin dengan gigi di sisi dalam.Desain ini memberinya keuntungan unik dalam sistem transmisi tertutup.
2)Keuntungan Peralatan Internal
a) Struktur kompak: Gir internal dapat dipasang secara bersarang, mengoptimalkan tingkat pemanfaatan ruang.
b) Efisiensi transmisi tinggi: Kerugian gesekan dari meshing gigi lurus kecil, cocok untuk transmisi kecepatan tinggi.
c) Stabilitas tinggi: Selama meshing, daerah kontak yang besar dan ketahanan dampak yang baik.
d) Mudah untuk mengintegrasikan: Hal ini dapat secara fleksibel dikombinasikan dengan gigi planet dan bagian poros untuk memenuhi persyaratan transmisi yang kompleks.
3)Aplikasi Peralatan Internal
a) Robot industri: cincin dalam mekanisme pengurangan sendi.
b) Udara: Sistem transmisi aktuator dari permukaan kontrol pesawat.
c) Instrumen presisi: mekanisme penyesuaian berputar dari peralatan optik.
d) Alat listrik: seperti gearbox bor dan penggiling sudut.
| Produk | Peralatan internal |
| Disesuaikan | √ |
| Jenis Profil Gir | Peralatan silinder |

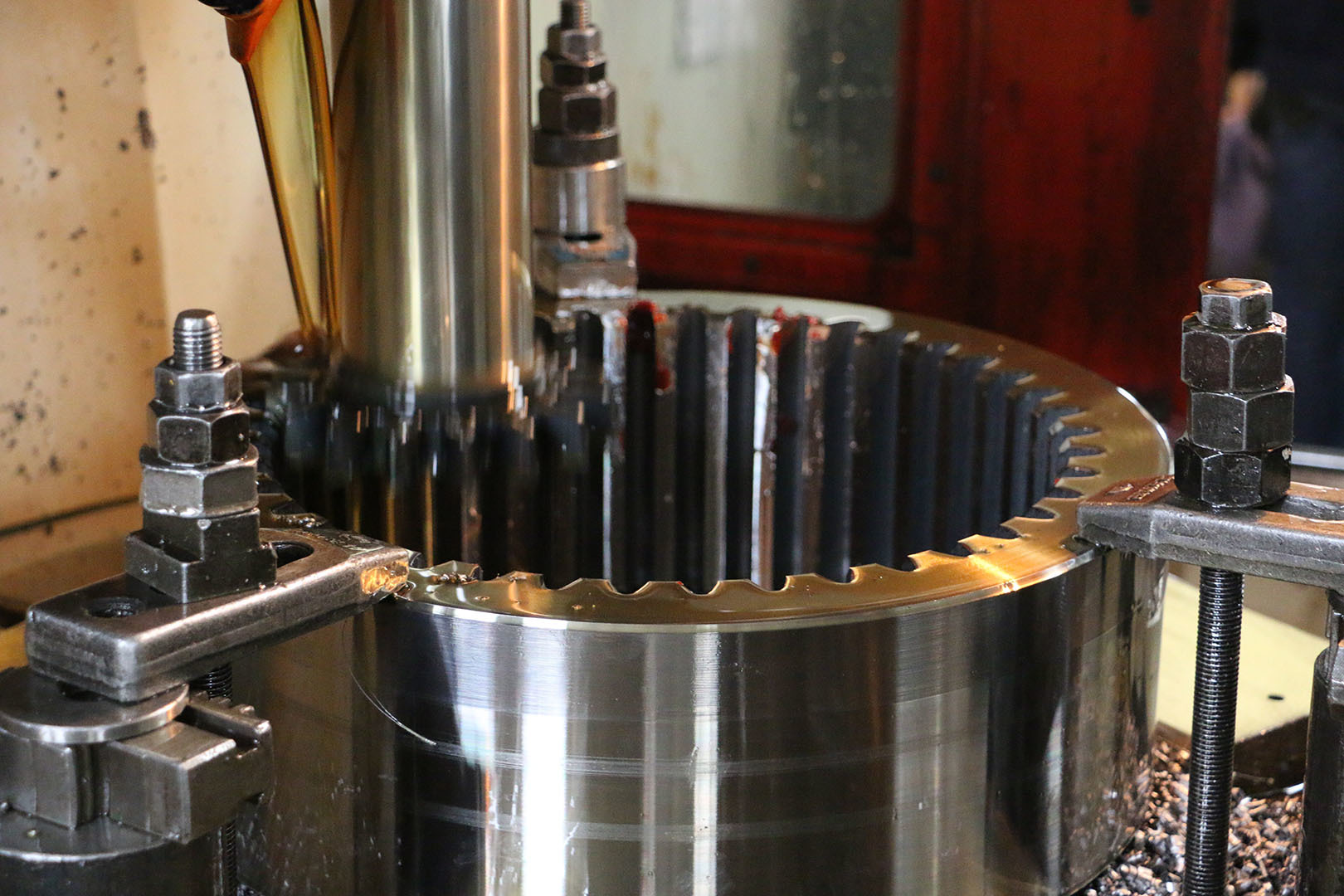

| Pabrik gigi gigi | Pembentukan Gear |
| Penggilingan Gigi Gear | * Jika diperlukan |
| Modul (M) | 0.5-25 |
| Jumlah Gigi (Z) | Adat |
| Sudut Tekanan (α) | 20° |
| Sudut Heliks (β) | 0 |
| Tingkat Keakuratan Gigi | Kelas ISO 8-9 |
| Pengolahan Panas | Memadamkan & Mengeraskan |
| Kekerasan | 230-260 HB |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
