| Place of Origin: | CHINA |
|---|---|
| Nama merek: | YIZGEAR |
| Kuantitas min Order: | 2 set |
| Packaging Details: | Plywood Crate |
| Delivery Time: | 60 Days |
| Payment Terms: | L/C, T/T |
| Menyediakan kemampuan: | 500 set/bulan |
| Nomor Gigi Gigi: | 24 | Ukuran: | disesuaikan |
|---|---|---|---|
| Jenis roda gigi: | Gigi Pacu | Aplikasi: | Sistem transmisi |
| Pembuatan: | Gear Hobbing | Perawatan panas: | pendinginan dan tempering |
| Keakuratan: | ISO 8 Kelas | ||
| Menyoroti: | Selang transmisi kecepatan tinggi,Arus Gear Transmisi Udara dan Luar Angkasa,Sistem Penerbangan Transmisi Gear Shaft |
||

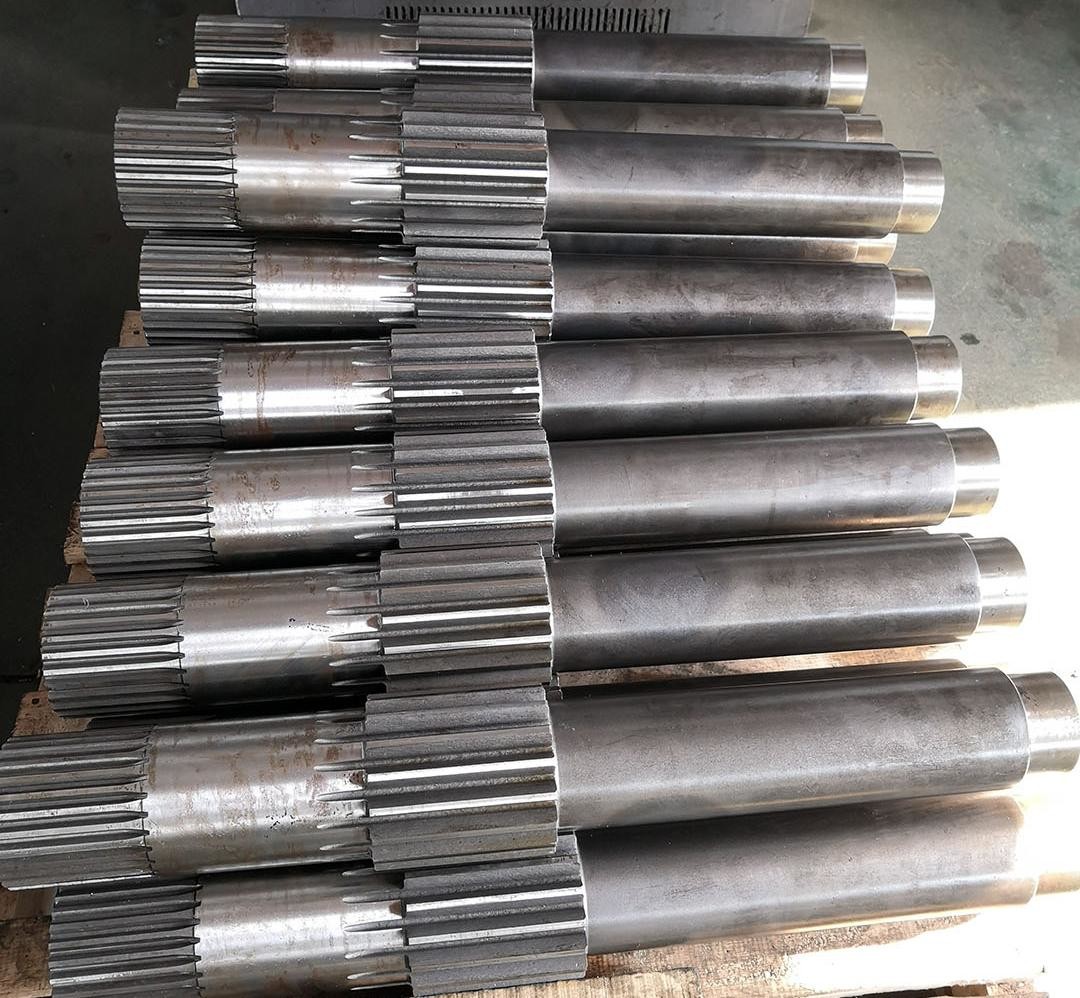

1) Deskripsi Poros Gigi Transmisi
Poros gigi transmisi adalah komponen transmisi terintegrasi di mana profil gigi langsung dikerjakan pada badan poros. Berdasarkan profil gigi, ia dapat diklasifikasikan menjadi berbagai jenis seperti gigi lurus, gigi heliks, dan gigi herringbone. Desain struktural komponen ini perlu mempertimbangkan secara komprehensif parameter kunci seperti rasio transmisi, torsi, dan kecepatan putaran.
2) Keunggulan Poros Gigi Transmisi
a) Efisiensi transmisi mencapai 98-99%
b) Mampu menahan torsi mulai dari 1000 hingga 10.000 N·m.
c) Kecepatan putaran maksimum dapat mencapai hingga 5000 - 10000 rpm.
d) Umur pakai diperpanjang 30-50% dibandingkan dengan desain terpisah.
3) Aplikasi Poros Gigi Transmisi
a) Sistem penggerak transit rel
b) Perangkat propulsi laut
c) Transmisi daya mesin pertambangan
d) Sistem transmisi dirgantara dan aeronautika
| Produk | Poros Gigi Transmisi |
| Dibuat Khusus | √ |
| Jenis Profil Gigi | Gleason |
| GigiGigiManufaktur | Penggilingan Gigi |
| Penggilingan Gigi Gigi | √ |
| Modul (M) | 6 |
| Jumlah Gigi (Z) | 21 |
| Sudut Tekan (α) | 20° |
| Sudut Lead | 15° |
| Tingkat Akurasi | ISO 6 Grade |
| Perlakuan Panas | Karburasi |
| Kekerasan Permukaan | 58-62HRC |
| PERBANDINGAN KELAS KODE BAJA | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
